Materialökologische Anforderungen: Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit a.d. Fassade
Informationen zu den Anforderungen an Kleb- und Dichtstoffe
Besondere Hinweise und Hintergrundinformationen zu den Anforderungen an Kleb- und Dichtstoffe Inhalt aufklappen | |
Im Rahmen der Bewertung nach Kriteriensteckbrief BNB_BN_1.1.6 (Risiken für die lokale Umwelt, Erläuterungen s.u. "Allgemeine Informationen ..." + "Lokale Umwelt") werden Anforderungen in Bezug auf 6 Schadstoffgruppen formuliert. Für Kleb- und Dichtstoffe zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen) sind demnach die hervorgehobenen Schadstoffgruppen zu bewerten: 1 Gefährliche und besonders besorgniserregende Stoffe (SVHC) Planungshinweis hinsichtlich InnenraumluftqualitätSoll ein Gebäude nach BNB zertifiziert werden, ist es im Rahmen von Kriteriensteckbrief 3.1.3 (Innenraumlufthygiene, Erläuterungen s.u. "Allgemeine Informationen" + "Innenraumluft") u.a. erforderlich, eine Raumluftmessung durchzuführen. Auch ohne Gebäudezertifizierung ist es inzwischen bei vielen öffentlichen Auftraggebern üblich, vor Aufnahme der Gebäudenutzung eine sog. "Freimessung" durchzuführen. Erfahrungsgemäß lassen sich die geforderten Raumluftwerte dann erreichen, wenn die Auswahl und Verwendung der eingesetzten Materialien auf einem ganzheitlichen Konzept zur Vermeidung von Emissionen aus Bauprodukten basiert. In der Regel wird dies mit den Anforderungen unter "Lokale Umwelt" / QN5 umgesetzt. Für eine höhere Planungssicherheit bezüglich der gewünschten Raumluftqualität kann es aber auch sinnvoll sein, höhere Anforderungen an die Produktauswahl zu stellen. Infos und ggf. zusätzliche Anforderungen finden sich im Reiter "Innenraumluft". Im Fall der Kleb- und Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade wird auch in QN5 lediglich der VOC-Gehalt reguliert. Weitere Anforderungen bestehen aufgrund der "oder"-Regelung nicht (Erläuterung s.u.). "Emicode oder VOC-Gehalt < 10g/l" / Was bedeutet die "oder"-Regelung ab QN4 für die Einzelanforderungen zum Gleichwertigkeitsnachweis?Die Anforderung in BNB_BN_1.1.6 lautet "Emicode EC1/EC1plus oder VOC-Gehalt < 10g/l". Durch den Nachweis des VOC-Gehalts ist die Anforderung aufgrund der "oder"-Regelung bereits erfüllt. Der Nachweis des Umweltzeichens oder einer Gleichwertigkeit zu den zugehörigen deutlich umfangreicheren Anforderungen (z.B. SVHC-Ausschluss, Emissionsprüfung) ist deshalb nicht Teil der Anforderung. Hinweis zum GeltungsbereichDie folgenden materialökologischen Anforderungen betreffen Vor-Ort verarbeitete Kleb- und Dichtstoffe (Dichtungsmassen, Fugendichtstoffe) für punkt- und linienförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren), z.B. aus PU, PU-Hybrid, MS-Polymer, SMP o.ä.. siehe hierzu Kleb- + Dichtstoffe in Innenräumen incl. TGA |
|
Wo finde ich weitere Hilfestellung und Informationen zur Umwelt- und Gesundheitsrelevanz von Kleb- und Dichtstoffen? Gibt es auch eine Übersicht mit Umweltzeichen (z.B. Blauer Engel) oder anderen Deklarationen (z.B. GISCODE, EPD)? Inhalt aufklappen | |
Weitere ausführliche Informationen finden sich in WECOBIS in den jeweiligen Produktgruppen zu Klebstoffen und zu Dichtstoffen (oft handelt es sich um dieselben Produkte, die für beide Anwendungsfälle eingesetzt werden können) und dort z.B. in den Reitern Planungsgrundlagen, Bewertungssysteme, Zeichen & Deklarationen oder zum Lebenszyklus. Im Reiter Zeichen & Deklarationen findet sich eine Übersichtstabelle z.B. mit Umweltzeichen, GISCODES oder Umweltproduktdeklarationen für die jeweilige Produktgruppe. → Dispersions-Klebstoffe |
Allgemeine Informationen + FAQ zu den Anforderungen und Textbausteinen
Worauf basieren die materialökologischen Anforderungen und Textbausteine für Planung und Ausschreibung in WECOBIS? Inhalt aufklappen | |
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren derzeit im Wesentlichen auf den Kriteriensteckbriefen zu "Risiken für die lokale Umwelt" (BNB_BN_1.1.6), zur "Innenraumlufthygiene" (BNB_BN_3.1.3), zu "Rückbau, Trennung und Verwertung" (BNB_BN_4.1.4) sowie gegebenenfalls zu anderen baustoffrelevanten Einzelaspekten des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums für Umwelt, Naturschutz, Bau und Reaktorsicherheit (BMI) / Modul Büro und Verwaltungsbauten - Neubau. In den Reitern "Innenraumluft" oder "Rückbau, Klima ... " (Erläuterung s.u.) werden ggf. auch mögliche weitergehende Anforderungen zur Emissions- und Schadstoffminderung dargestellt. Grundlage dafür bilden allgemeine Nachhaltigkeitsaspekte (z.B. Förderung nachwachsender Rohstoffe, Ressourcenschonung, kreislaufgerechtes Bauen / Cradle-to-Cradle) Kriteriensteckbrief BNB_BN_1.1.6 "Risiken für die lokale Umwelt"Kriteriensteckbrief BNB_BN_1.1.6 zielt auf die Reduktion bzw. Vermeidung von Bauprodukten, die aufgrund ihrer Schadstoffgehalte oder Schadstofffreisetzungen ein Risikopotenzial für die Umweltmedien Grundwasser, Oberflächenwasser, Boden und Luft sowie gesundheitliche Beeinträchtigungen durch Anreicherung in den Nahrungsketten oder Verunreinigung der Innenraumluft verursachen können. Dies bezieht sich auf die Verarbeitung auf der Baustelle und auf die Nutzungsphase sowohl innen als auch außen liegender Produkte. Kriteriensteckbrief BNB_BN_3.1.3 "Innenraumlufthygiene"Kriteriensteckbrief BNB_BN_3.1.3 zielt auf die Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten, damit es zu keinen negativen Effekten hinsichtlich der Befindlichkeit und gesundheitlichen Beeinträchtigung der Raumnutzer aufgrund verunreinigter Innenraumluft kommt. Kriteriensteckbrief BNB_BN_4.1.4 "Rückbau, Trennung, Verwertung"Kriteriensteckbrief BNB_BN 4.1.4 "Rückbau, Trennung und Verwertung" zielt auf die Einsparung von Deponieraum, Rohstoffen und Produktionsenergie. Im Rahmen der Bewertung des Kriteriensteckbriefs werden die Bauelemente eines Gebäudes deshalb eingestuft bezüglich ihrer
Die Bauprodukte müssen außerdem so beschaffen sein, dass beim Abriss keine gefährlichen Abfälle anfallen. Hinweis zur Bewertung nach BNB: Tipp für die PlanungIm Reiter "BNB-Kriterien" der Standard-Datenblätter in WECOBIS wird die jeweilige Bauproduktgruppe (z.B. Dispersionslackfarben) hinsichtlich BNB-Kriterien eingeordnet. Damit lassen sich z.B. folgende Fragen beantworten: Welche Einzelkriterien kann eine Produktgruppe, z.B. Dispersionslackfarben, i.d.R. erfüllen oder auch nicht erfüllen? Welche Einschränkungen bestehen für eine Produktgruppe? |
|
Was hat es mit "QNG" und dem Qualitätssiegel Nachhaltiges Gebäude auf sich? Warum sind manche Anforderungen damit markiert? Inhalt aufklappen | |
BEG + KFN - Förderung für Nachhaltigkeits-Klasse und Klimafreundlichen Neubau mit dem QNGDer Bund fördert im Rahmen der "Bundesförderung für effiziente Gebäude" (BEG) seit 1. Juli 2021 Nachhaltigkeitszertifizierungen bei Neubauten (= Klimafreundlicher Neubau mit QNG) und bei der Sanierung von Nichtwohngebäuden (NH-Klasse). Der erforderliche Nachweis für die Förderung erfolgt über die Vergabe des gebäudebezogenen QNG. Das QNG („Qualitätssiegel Nachhaltiges Gebäude“) ist ein staatliches Qualitätssiegel für Gebäude. Voraussetzung für die Vergabe des Qualitätssiegels ist ein Nachweis der Erfüllung allgemeiner und besonderer Anforderungen an die ökologische, soziokulturelle und ökonomische Qualität von Gebäuden. Anforderungen an die Schadstoffvermeidung in BaumaterialienDazu gehören auch materialökologische Anforderungen, die auf den Anforderungen in Kriteriensteckbrief BNB_1.1.6 (s.o.) basieren. Eine Übersichtstabelle zu den "Qualitätsanforderungen an die Schadstoffvermeidung in Baumaterialien" findet man im QNG-Anforderungskatalog / Anhangdokument 313. In der Regel folgen diese besonderen QNG-Anforderungen einem mittleren Niveau in BNB_1.1.6.. Markierung der QNG-Anforderungen in WECOBISDa die Anforderungen an Baumaterialien im QNG mit bestimmten BNB-Anforderungen (i.d.R. QN3) übereinstimmen, sind die jeweiligen QNG-Anforderungen im Reiter "Lokale Umwelt" produktgruppenspezifisch markiert, zum einen in der Bezeichnung des Unterreiters (z.B. QN3 = QNG), zum anderen im Unterreiter "Übersicht" in der Übersichtstabelle. |
|
Ich will mein Gebäude gar nicht zertifizieren. Was nützen mir dann materialökologische Anforderungen nach BNB? Inhalt aufklappen | |
Auch wenn ein Gebäude nicht im Rahmen eines Bewertungssystems zertifiziert werden soll, bilden die einzelnen Kriteriensteckbriefe eine gute Grundlage, Orientierung und Hilfestellung für die Umsetzung ökologischer Aspekte in der Gebäudeplanung. Das Bewertungssystem Nachhaltiges Bauen (BNB) des Bundesministeriums für Umwelt, Naturschutz, Bau und Reaktorsicherheit (BMI) ist ein öffentlich zugängliches und transparentes Instrument. Alle Kriteriensteckbriefe können auch einzeln abgerufen und frei verwendet werden. In den WECOBIS Planungs- und Ausschreibungshilfen gibt es deshalb Anforderungen und Textbausteine, die sich an materialrelevanten Einzelkriterien des Bewertungssystems orientieren (z.B. Kriteriensteckbrief BNB_BN_1.1.6 "Risiken für die lokale Umwelt" und Kriteriensteckbrief BNB_BN_3.1.3 "Innenraumlufthygiene"). Die verschiedenen Qualitätsniveaus in den Kriteriensteckbriefen bieten zudem die Möglichkeit, sich - abhängig von den projektspezifischen Anforderungen und Möglichkeiten - für ein Anforderungsniveau zu entscheiden. Es wird jedoch empfohlen, soweit möglich ein hohes Anforderungsniveau anzustreben. Denn um die Risiken für die lokale Umwelt möglichst gering zu halten bzw. eine gute Luftqualität sicherzustellen, ist eine sorgfältige Auswahl schadstoff-und emissionsarmer Bauprodukte erforderlich. Tipp für die Planung: |
|
Welche Informationen findet man in den Reitern "Lokale Umwelt", "Innenraumluft", "Rückbau, Klima ..."? Warum sieht man nicht immer alle Reiter? Inhalt aufklappen | |
Die in WECOBIS dargestellten materialökologischen Anforderungen sind in verschiedene Themenbereiche untergliedert. Diese sind derzeit "Lokale Umwelt", "Innenraumluft" und "Rückbau, Klima ...". |
|
Wo finde ich Textbausteine? Wie sind die Textbausteine aufgebaut? Inhalt aufklappen | |
Textbausteine finden sich in den jeweiligen Themenreitern (z.B. "Lokale Umwelt", "Innenraumluft", "Rückbau, Klima ..."). Dort wird nach Anwählen des Reiters zunächst eine Übersicht aufgerufen, die alle ggf. folgenden Anforderungen als Kurztext mit den wichtigsten Nachweismöglichkeiten darstellt. Über den Button "Textbaustein kopieren" besteht die Möglichkeit, die einfach formatierte kurze Leistungsbeschreibung in die Zwischenablage zu kopieren und anschließend direkt in ein Ausschreibungsprogramm einzufügen. |
|
Wie können die Textbausteine konkret genutzt werden? Inhalt aufklappen | |
Anwendungsmöglichkeiten der Textbausteine
|
|
Allgemeine Hinweise zu Dokumentation und Nachweisen, sowie zu Nachweisen über geeignete Umweltzeichen oder Gütesiegel Inhalt aufklappen | |
Allgemeine Hinweise zu Dokumentation und NachweisenIn Kriteriensteckbrief BNB_BN_1.1.6 finden sich Informationen zur Dokumentation und den erforderlichen Nachweisen. In Abhängigkeit von Produkt- und Schadstoffgruppe können das zum Beispiel Herstellerauskunft nach REACH, Leistungserklärung zur CE-Kennzeichnung,allgemeine bauaufsichtliche Zulassung (abZ), PDB (Produktdatenblatt), TM (technisches Merkblatt), SDB (Sicherheitsdatenblatt), begründete Herstellererklärung oder EPDs (Umwelt-Produktdeklaration) sein. Unter anderem sind dort auch der Umfang der Dokumentationspflicht, die einzelnen Nachweisdokumente und geeignete Analysemethoden erläutert. Zu beachten ist immer, dass bei freiwilligen Unterlagen, die nicht gesetzlich oder durch Verordnung vorgeschriebenen sind, die Angaben zu relevanten Schadstoffen unterschiedlich oder eventuell auch gar nicht enthalten sein können. Das bedeutet, dass beispielsweise PDB oder TM nur zum Nachweis durch den Hersteller dienen können, wenn hier auch hinreichende Angaben zu einer bestimmten Schadstoffgruppe gemacht werden. Das Fehlen von Angaben zu einer Schadstoffgruppe in diesen oder ähnlichen Dokumenten stellt keinesfalls sicher, dass diese in dem Produkt nicht enthalten sind, da es keine verbindlichen Vorgaben zu diesen Dokumenten gibt. Auch ein Sicherheitsdatenblatt unterliegt keiner Regelung über seinen Inhalt, wenn es für eine Produktgruppe nicht gesetzlich vorgeschrieben ist. Leistungserklärung, abZ und Sicherheitsdatenblatt werden in WECOBIS i.d.R. nur als Nachweismöglichkeit angegeben, wenn sie gesetzlich vorgeschrieben sind. Hinweise zur Nachweisführung über geeignete Umweltzeichen oder DeklarationenEin Konformitätsnachweis kann auch durch geeignete Umweltzeichen oder Gütesiegel, z. B. Blauer Engel, natureplus-Qualitätszeichen, Österreichisches Umweltzeichen oder andere Produktdeklarationen erfolgen. Bekannte Nachweismöglichkeiten über Umweltzeichen und Gütesiegel sind jeweils am Ende der stofflichen Anforderungen aufgeführt. Sie haben keinen Anspruch auf Vollständigkeit. Daher kann es durchaus weitere Umweltzeichen oder Gütesiegel geben, die als Konformitätsnachweis geeignet sind. |
|
Rechtliche Hinweise für die Verwendung der Textbausteine Inhalt aufklappen | |
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren derzeit im Wesentlichen auf den Kriteriensteckbriefen zu "Risiken für die lokale Umwelt" (BNB_BN_1.1.6), zur "Innenraumlufthygiene" (BNB_BN_3.1.3), zu "Rückbau, Trennung und Verwertung" (BNB_BN_4.1.4) sowie gegebenenfalls zu anderen baustoffrelevanten Einzelaspekten des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums für Umwelt, Naturschutz, Bau und Reaktorsicherheit (BMI) / Modul Büro und Verwaltungsbauten - Neubau. Die gestellten Anforderungen zur Reduktion von problematischen Stoffen in Bauprodukten beziehen sich auf Maßnahmen, die über die gesetzlichen Anforderungen hinausgehen. Die Einhaltung aller gesetzlichen Regelungen im Hinblick auf Schadstoffe wird vorausgesetzt. Werden die Textbausteine einer Angebotseinholung oder Ausschreibung zugrunde gelegt und in die Leistungsbeschreibung eingearbeitet, hat der Ersteller der Leistungsbeschreibung und / oder die ausschreibende Stelle die Rechtssicherheit und die Aktualität der Texte eigenverantwortlich zu prüfen. Die Texte müssen der Struktur und dem Aufbau der jeweiligen Leistungsbeschreibung angepasst werden. Sowohl die inhaltlichen Grundlagen der Textbausteine als auch die Rechtslage sind in einer ständigen Entwicklung. Die Betreiber und die Geschäftsstelle von WECOBIS lehnen daher jede Verantwortung für die Aktualität und die Rechtssicherheit ab. Bei vollständiger Verwendung der Textbausteine wird empfohlen, den Planungs- bzw. den Ausschreibungsunterlagen ggf. die jeweiligen Kriteriensteckbriefe als Anlage beizufügen oder zumindest auf diese zu verweisen. |
Infos zum Reiter "Lokale Umwelt"
Worum geht es im Reiter "Lokale Umwelt"? Inhalt aufklappen | |
Im Reiter "Lokale Umwelt" wird das von Bauprodukten ausgehende Risiko für die Umweltmedien Grundwasser, Oberflächenwasser, Boden und Luft sowie für gesundheitliche Beeinträchtigungen durch Anreicherung in den Nahrungsketten oder für Verunreinigung der Innenraumluft behandelt. Die Anforderungen basieren auf Kriteriensteckbrief BNB_BN_1.1.6 "Risiken für die lokale Umwelt" des Bewertungssystems Nachhaltiges Bauen (BNB) des BMI / Modul Büro und Verwaltungsbauten - Neubau. Der Steckbrief teilt die Anforderungen in 5 Qualitätsniveaus (QN1 – QN5) ein, wobei QN5 das höchste Qualitätsniveau mit den strengsten Anforderungen darstellt. Tipp für die PlanungIm Reiter "Bewertungssysteme" der Standard-Datenblätter in WECOBIS wird die jeweilige Bauproduktgruppe (z.B. Elastomer-Bodenbeläge) hinsichtlich BNB-Kriterien eingeordnet. Damit lassen sich z.B. folgende Fragen beantworten: Welche Einzelkriterien kann eine Produktgruppe, z.B. Elastomer-Bodenbeläge, i.d.R. erfüllen oder auch nicht erfüllen? Welche Einschränkungen bestehen für eine Produktgruppe? |
|
Was helfen mir die Übersichtstabellen? Was bedeutet BNB, QNG, QN1, QN2 usw.? Warum fehlt manchmal ein QN? Welche Bedeutung haben die Icons in der Mitte der detaillierten Übersichtstabelle? Inhalt aufklappen |
|
Die Übersichtstabellen im Reiter "Lokale Umwelt" zeigen die materialökologischen Einzelanforderungen des Kriteriensteckbriefs BNB_BN_1.1.6 „Risiken für die lokale Umwelt" des Bewertungssystems Nachhaltiges Bauen (BNB) des BMI. Der Kriteriensteckbrief teilt die Anforderungen in 5 Qualitätsniveaus (QN1 – QN5) ein. QN5 ist dabei das höchste Qualitätsniveau mit den strengsten Anforderungen. QN1 betrifft ausschließlich die Produktdokumentation und -deklaration und gilt als Mindestanforderung. Die qualitative Bewertung der Bauprodukte erfolgt erst ab QN2 bis QN5. Voraussetzung für QN2 bis QN5 ist immer auch die Erfüllung der Mindestanforderungen gemäß QN1. Es wird nicht empfohlen, allein QN1 als Ziel für die Bauproduktauswahl zu definieren. Qualitätssiegel Nachhaltiges Gebäude (QNG)Erläuterungen zum QNG siehe oben "Allgemeine Informationen" / zweite Frage "Fehlende" QNsIn einigen Fällen gibt es keinen Unterschied in den Anforderungen von verschiedenen Qualitätsniveaus. Das lässt sich auch in den Übersichtstabellen ablesen. Textbausteine finden sich dann nur für das jeweils höchste QN (z.B. nur QN5 und kein QN4, wenn die Anforderungen von QN4 und QN5 gleich sind). Erläuterung der Tabellenstruktur der "Detaillierten Übersichtstabelle"In der Vertikalen teilt sich die Tabelle in 2 Hauptbereiche. In der linken Hälfte der Tabelle finden sich die materialökologischen Anforderungen. Neben der Anforderung selbst gibt die Tabelle noch Auskunft darüber, für welches Qualitätsniveau die jeweilige Anforderung besteht und welches Schutzziel damit angestrebt wird. Die rechte Hälfte der Tabelle gibt darüber Auskunft, wie der Nachweis für die jeweilige Einzelanforderung erbracht werden kann. Dabei wird zunächst der Standardnachweis entsprechend der Anforderung genannt. Das kann auch der Blaue Engel sein, wenn dieser als Anforderung genannt ist. Anschließend folgen Hinweise auf weitere Nachweismöglichkeiten wie z.B. weitere Umweltzeichen, andere Produktdeklarationen oder chem. Analysen. In der Horizontalen gliedert sich die Tabelle in sinnvolle Abschnitte, die den ansteigenden Qualitätsniveaus im Kriteriensteckbrief 1.1.6 folgen. IconsDie Icons in der Spalte "Hauptziel der Anforderung" verdeutlichen übersichtlich, welches Schutzziel mit einer Anforderung angesprochen wird (siehe Legende unter der Übersichtstabelle). Letztlich ist es fast nie so, dass mit einer Anforderung nur ein Schutzziel angestrebt wird. Meist sind mehrere Bereiche oft auch indirekt betroffen. Die Icons dürfen deshalb nur zur Orientierung dienen - ohne Anspruch auf Vollständigkeit oder Ausschließlichkeit. Auch die sorgfältige Dokumentation der verwendeten Baumaterialien und Stoffe leistet einen indirekten Beitrag und ist deshalb grundsätzlich mit dem Baum für "lokale Umwelt" markiert. Nachweismöglichkeiten über geeignete Umweltzeichen oder DeklarationenZum Teil werden in Kriteriensteckbrief 1.1.6. freiwillige Produktkennzeichnungen, z.B. der „Blaue Engel" genannt (s. ggf. Spalte "Standardnachweise entsprechend Anforderung"). Gleichwertige Produkte, d.h. Produkte, welche die Anforderungen erfüllen, aber nicht mit dem „Blauen Engel" gekennzeichnet sind, sind hier zugelassen. Der Nachweis der Gleichwertigkeit ist dabei nur für die in Kriteriensteckbrief 1.1.6 genannten Schadstoffgruppen erforderlich. Aus diesem Grund werden für die Anforderung „Blauer Engel" hier die relevanten Einzelanforderungen aus den jeweiligen Vergaberichtlinien genannt. Produkte mit dem „Blauen Engel" erfüllen diese Einzelanforderungen automatisch. Wenn auch andere Zeichen oder Deklarationen bekannt sind, die diese Anforderungen erfüllen, sind sie bei der jeweiligen Einzelanforderung in der Spalte "Umweltzeichen" aufgeführt. Sie haben keinen Anspruch auf Vollständigkeit. Daher kann es durchaus weitere Umweltzeichen oder Gütesiegel geben, die als Konformitätsnachweis geeignet sind. Tipp für die PlanungEine umfangreiche Übersicht zu Umweltzeichen und Deklarationen mit vielen Erklärungen findet sich in jeder Produktgruppe im Reiter Zeichen & Deklarationen. |
|
Wo finde ich die Textbausteine? Inhalt aufklappen | |
Die Übersichtstabellem zeigen alle Anforderungen zum Thema "Lokale Umwelt" in Kurzform. Im Reiter "Erläuterung" finden sich neben allgemeinen Hinweisen zur Verwendung der Anforderungen und Textbausteine auch besondere Hinweise und Hintergrundinformationen zur jeweiligen Produktgruppe. QN1 betrifft ausschließlich die Produktdokumentation und -deklaration und gilt als Mindestanforderung. Die qualitative Bewertung der Bauprodukte erfolgt erst ab QN2 bis QN5. Werden in mehreren aufeinanderfolgenden QNs dieselben Anforderungen gestellt, ist nur das höchste dieser QNs dargestellt (z.B. bei gleichen Anforderungen in QN2-4 nur QN4). Voraussetzung für QN2 bis QN5 ist immer auch die Erfüllung der Mindestanforderungen gemäß QN1. Es wird nicht empfohlen, allein QN1 als Ziel für die Bauproduktauswahl zu definieren. BeispielIm Reiter QN5 finden sich die Textbausteine für alle Anforderungen, die zur Erfüllung von Qualitätsniveau 5 gemäß Kriteriensteckbrief 1.1.6 erforderlich sind, einschließlich der Mindestanforderungen aus QN1. "Fehlende" QNsIn einigen Fällen gibt es keinen Unterschied in den Anforderungen von verschiedenen Qualitätsniveaus. Das lässt sich auch in der Übersichtstabelle ablesen. Textbausteine finden sich dann nur für das jeweils höchste QN (z.B. nur QN5 und kein QN4, wenn die Anforderungen von QN4 und QN5 gleich sind). |
|
Warum können die Textbausteine zu den einzelnen QNs nicht kürzer gefasst werden? Inhalt aufklappen | |
In Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt"(BNB_BN_1.1.6) des Bewertungssystems Nachhaltiges Bauen (BNB) wird oft ersatzweise für Einzelanforderungen auf freiwillige Produktkennzeichnungen wie Umweltzeichen (z.B. Blauer Engel) als Hauptanforderung verwiesen. Diese stellen meist umfangreiche materialökologische Anforderungen an das Produkt. Im Rahmen der Zertifizierung nach BNB ist es zulässig, vergleichbare Nachweise heranzuziehen. Dieser Konformitätsnachweis kann z.B. direkt über andere Produktkennzeichnungen mit denselben Anforderungen erfolgen. (Hilfe dazu s. Reiter Übersicht und Nachweis in den Textbausteinen). Hat das Produkt jedoch keine passende Produktkennzeichnung, muss jede relevante Einzelanforderung der ursprünglich geforderten Produktkennzeichnung nachgewiesen werden. Einem privaten Auftraggeber steht es u.U. frei, ein Produkt zu fordern, das über die entsprechende Produktkennzeichnung verfügt, ohne dass er hierzu auch den gesamten Anforderungskatalog aufzählen muss. Er kann dann die Textbausteine mit den materialökologischen Anforderungen, mit Bezugnahme auf die entsprechende Produktkennzeichnung, erheblich verkürzen. Sind solche Produktkennzeichnungen den Anforderungen zugrunde gelegt, so werden diese zu Beginn der Textbausteine benannt. Tipps für weitere Informationen zum Thema
|
Infos zum Reiter "Innenraumluft"
Worum geht es im Reiter "Innenraumluft"? Inhalt aufklappen | |
Der Reiter "Innenraumluft" soll darüber Auskunft geben, inwieweit Anforderungen an die jeweilige Bauproduktgruppe hinsichtlich Innenraumluftqualität bereits in den Anforderungen zur "Lokalen Umwelt" berücksichtigt sind. Gegebenenfalls werden hier zusätzliche produktgruppenspezifische Anforderungen an besonders emissionsarme Produkte genannt, die zur weitergehenden Absicherung eines hohen Erfüllungsgrades bei der Bewertung der Raumluftqualität beitragen können. Die Anforderungen an Bauprodukte hinsichtlich Innenraumluftqualität sollen zur Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten beitragen, damit es zu keinen negativen Effekten hinsichtlich der Befindlichkeit und gesundheitlichen Beeinträchtigung der Raumnutzer aufgrund verunreinigter Innenraumluft kommt. In WECOBIS wird nur die Raumluftmessung auf den Formaldehyd- und TVOC-Gehalt des Kriteriensteckbriefs 3.1.3 betrachtet, da diese materialrelevant ist. Kriteriensteckbrief 3.1.3 selbst stellt keine direkten Materialanforderungen. Der Erfüllungsnachweis erfolgt über die Ergebniskontrolle. Erfahrungsgemäß lassen sich die Referenz- und Zielwerte aber dann erreichen, wenn die Auswahl und Verwendung der eingesetzten Materialien auf einem ganzheitlichen Konzept zur Vermeidung von Emissionen aus Bauprodukten basiert. In der Regel lassen die Anforderungen des höchsten Qualitätsniveaus QN5 des Kriteriensteckbriefs BNB_BN_1.1.6 "Risiken für die lokale Umwelt" (siehe Reiter "Lokale Umwelt") in Bezug auf VOC und Formaldehyd-Emissionen auch einen hohen Erfüllungsgrad für Kriteriensteckbrief BNB_BN_3.1.3 erwarten. Zum Teil werden aber auch weitergehende Produktanforderungen genannt, die über die Anforderungen in QN5 hinausgehen. Diese werden dann im Reiter "Innenraumluft" als zusätzliche Anforderungen / Textbausteine TBplusi dargestellt. Im Unterreiter "Anforderungen / Textbausteine" findet man den vollständigen Textbaustein (TBplusi = QN5 + empfohlene Zusatzanforderung). Ein Textbaustein, mit dem Planungs- und Baubeteiligte gewerkeübergreifend über die geplante Raumluftmessung informiert werden können, findet sich unter "Planungsziele Innenraumluft". Hinweis zur Bewertung nach BNB: Tipp für produktgruppenspezifische HintergrundinfosIm Reiter "Erläuterung" finden sich neben allgemeinen Hinweisen zur Verwendung der Anforderungen und Textbausteine auch besondere Hinweise und ggf. wichtige Hintergrundinformationen zur jeweiligen Produktgruppe. Diese können z.B. auch die Innenraumluftqualität betreffen. |
|
Was helfen mir die Übersichtstabellen? Welche Bedeutung haben die Icons in der Mitte der detaillierten Übersichtstabelle? Inhalt aufklappen | |
Die Übersichtstabellen im Reiter "Innenraumluft" zeigen die materialökologischen Anforderungen in Anlehnung an Kriteriensteckbrief BNB_BN_3.1.3 „Innenraumlufthygiene" des Bewertungssystems Nachhaltiges Bauen (BNB) des BMI. Erläuterung der Tabellenstruktur der detaillierten ÜbersichtstabelleIn der Vertikalen teilt sich die Tabelle in 2 Hauptbereiche. In der linken Hälfte der Tabelle finden sich die materialökologischen Anforderungen. Neben der Anforderung selbst gibt die Tabelle noch Auskunft darüber, welches Schutzziel damit angestrebt wird. Die rechte Hälfte der Tabelle gibt darüber Auskunft, wie der Nachweis für die jeweilige Einzelanforderung erbracht werden kann. Dabei werden zunächst ggf. vorhandene Umweltzeichen genannt, die einen einfachen Konformitätsnachweis ermöglichen. Anschließend folgen Hinweise auf weitere Nachweismöglichkeiten wie z.B. andere Produktdeklarationen oder chem. Analysen. In der Horizontalen gliedert sich die Tabelle in 2 Abschnitte. Zwischen den Anforderungen unter "Lokale Umwelt" (gemäß BNB_BN_1.1.6) und unter "Innenraumluft" (gemäß BNB_BN_3.1.3) besteht ein enger Zusammenhang. Im ersten Abschnitt werden daher ggf. Anforderungen genannt, die unter "Lokale Umwelt" zu finden sind und bereits zu einem höheren Erfüllungsgrad bei der Bewertung der Raumluftqualität nach BNB_BN_3.1.3 beitragen. IconsDie Icons in der Spalte "Hauptziel der Anforderung" verdeutlichen übersichtlich, welches Schutzziel mit einer Anforderung angesprochen wird (siehe Legende unter der Übersichtstabelle). Letztlich ist es fast nie so, dass mit einer Anforderung nur ein Schutzziel angestrebt wird. Meist sind mehrere Bereiche oft auch indirekt betroffen. Die Icons dürfen deshalb nur zur Orientierung dienen - ohne Anspruch auf Vollständigkeit oder Ausschließlichkeit. Auch die sorgfältige Dokumentation der verwendeten Baumaterialien und Stoffe leistet einen indirekten Beitrag und ist deshalb grundsätzlich mit dem Baum für "lokale Umwelt" markiert. |
|
Wann und wo finde ich Textbausteine im Reiter "Innenraumluft"? Inhalt aufklappen | |
Die Übersichtstabellen zeigen alle Anforderungen zum Thema "Innenraumluft" in Kurzform. |
|
Wie sind die Textbausteine zur Innenraumlufthygiene aufgebaut? Was bedeutet Textbausteine Teil 1 (Planungsziele Innenraumluft) und Textbausteine Teil 2 (Produktanforderungen zur Innenraumlufthygiene)? Inhalt aufklappen | |
In WECOBIS werden Empfehlungen zu Material- und Produktanforderungen gegeben, die zu einer guten Luftqualität und damit zu einem guten Ergebnis der Raumluftmessung der VOC- und Formaldehyd-Konzentration im Innenraum gemäß Kriteriensteckbrief BNB_BN_3.1.3 "Innenraumlufthygiene" des Bewertungssystems Nachhaltiges Bauen (BNB) beitragen sollen. Die Textbausteine werden in 2 separaten Textteilen angeboten:
|
|
Wie können die Textbausteine Teil 1 "Planungsziele Innenraumluft" verwendet werden? Inhalt aufklappen | |
Hinweis: Bei Textbaustein Teil 1 handelt es sich um einen gewerkeübergreifenden Textbaustein. Er befindet sich in einem eigenen Datenblatt. Textbausteine Teil 1 - Allgemeine Standardbeschreibung und Ankündigung RaumluftmessungDer Textbaustein kann verwendet werden, um sämtliche Planungs- und Baubeteiligte über die Bewertung und Sicherstellung der Innenraumlufthygiene durch Raumluftmessung in Bezug auf flüchtige organische Verbindungen (VOC) und Formaldehyd gemäß Kriteriensteckbrief BNB_BN_3.1.3 "Innenraumlufthygiene" des Bewertungssystems Nachhaltiges Bauen (BNB) in Kenntnis zu setzen. Gemessen werden die flüchtigen organischen Verbindungen (VOC) und Formaldehyd. Die Planungs- und Baubeteiligten werden durch die Beschreibung und Ankündigung der Raumluftmessung über ihre Durchführung, die Zielvorgaben und die etwaigen Auswirkungen bei Nichteinhaltung der damit verbundenen relevanten Produktanforderung informiert. Der Textbaustein kann zur allgemeinen Beschreibung der Planungs- und Qualitätssicherungsstandards sowie als Teil der allgemeinen Beschreibung der Bauaufgabe, als Hinweistext oder als Vorbemerkung in Leistungsverzeichnissen verwendet werden. Zu den Anforderungen von Kriteriensteckbrief BNB_BN_3.1.3 in Bezug auf Kohlendioxidgehalt (Außenluftvolumenstrom) und mikrobiologische Situation werden in WECOBIS keine Angaben gemacht, da es sich nicht um materialspezifische Eigenschaften handelt, siehe hierzu auch oben stehende "Allgemeine Informationen und Hinweise zu den Textbausteinen". In Kriteriensteckbrief BNB_BN_3.1.3 wird die Raumluftmessung zu VOC und Formaldehyd im Innenraum wie folgt bewertet: Wichtiger Hinweis zum Formaldehyd-Richtwert: Auch wenn ein Gebäude nicht nach BNB zertifiziert werden soll, sollten Planungsziele zugrunde gelegt werden, die sich z.B. an diesen Qualitätsniveaus orientieren können. In Textbausteine Teil 1 werden daher die Anforderungen für alle 3 Qualitätsniveaus angegeben. Der Anwender soll dabei eine Auswahl treffen, welches Ziel (QN) für das Projekt als Zielvorgabe festgelegt ist. |
|
Wie können die Textbausteine Teil 2 "Produktanforderungen zur Innenraumlufthygiene" verwendet werden? Inhalt aufklappen | |
Textbausteine Teil 2 - Produktanforderungen InnenraumlufthygieneDie Textbausteine enthalten Empfehlungen für bauproduktgruppenspezifische Materialanforderungen, die geeignet sind - unter gleichzeitiger Beachtung der Anforderungen an den Kohlendioxidgehalt und die mikrobiologische Situation - eine gute Luftqualität im Innenraum sicherzustellen und die Erfüllung eines hohen Anforderungsniveaus (hohe Punktezahl) gemäß Kriteriensteckbrief BNB_BN_3.1.3, Teilkriterium " Flüchtige organische Stoffe (VOC) und Formaldehyd" zu ermöglichen. Mit Hilfe der Textbausteine können die Materialanforderungen in Entwurfs- / Ausführungs- und Detailplanung sowie in den Leistungsverzeichnissen des Bauvertrages beschrieben werden. Die Anforderung, möglichst emissionsarme Baumaterialien zu verwenden, wird häufig bereits durch die höheren Qualitätsniveaus des Kriteriensteckbriefs BNB_BN_1.1.6 "Lokale Umwelt" vorgegeben. Bei einzelnen Bauprodukten und Anwendungen können aber weitergehende Spezifikationen oder zusätzliche Anforderungen sinnvoll sein. Im Rahmen des Kriteriensteckbriefs BNB_BN_3.1.3 "Innenraumlufthygiene" werden Raumluftmessungen in exemplarischen Räumen bewertet. Es bestimmt daher immer die Summe der Emissionen aller hierfür relevanten Materialien und Bauprodukte insgesamt das Ergebnis. |
Infos zum Reiter "Rückbau, Klima ..."
Worum geht es im Reiter "Rückbau, Klima ..."? Inhalt aufklappen | |
Der Reiter "Rückbau, Klima ..." soll darüber Auskunft geben, inwieweit neben "Lokale Umwelt" und "Innenraumluft" Anforderungen hinsichtlich weiterer Nachhaltigkeitsaspekte (z.B. Förderung nachwachsender Rohstoffe, Ressourcenschonung, kreislaufgerechtes Bauen / Cradle-to-Cradle) für die jeweilige Produktgruppe auf Baustoffebene relevant sein und ggf. zusätzlich berücksichtigt werden können. Mögliche Themen sind hier z.B.
Rückbau, Trennung, VerwertungDie Anforderungen zum Thema "Rückbau" dienen der
Ziele sind somit die Einsparung von Deponieraum, Rohstoffen und Produktionsenergie. WECOBIS orientiert sich hier an den Anforderungen von Kriteriensteckbrief BNB_BN 4.1.4 "Rückbau, Trennung und Verwertung" des Bewertungssystems Nachhaltiges Bauen (BNB) des BMI / Modul Büro und Verwaltungsbauten - Neubau. Gemäß Kriteriensteckbrief 4.1.4 werden die Bauelemente eines Gebäudes eingestuft bezüglich ihrer
Die Bauprodukte müssen außerdem so beschaffen sein, dass beim Abriss keine gefährlichen Abfälle anfallen. Anforderungen zur Verwertbarkeit in WECOBIS Aussagen zur Trennbarkeit in WECOBIS Keine Aussagen zur Rückbaufähigkeit in WECOBIS Hinweis zur Bewertung nach BNB: |
|
Was helfen mir die Übersichtstabellen? Welche Bedeutung haben die Icons in der Mitte der detaillierten Übersichtstabelle? Inhalt aufklappen | |
Die Übersichtstabellen im Reiter "Rückbau, Klima ..." zeigen materialökologische Anforderungen in Anlehnung an Kriteriensteckbrief BNB_BN 4.1.4 "Rückbau, Trennung und Verwertung" des Bewertungssystems Nachhaltiges Bauen (BNB) des BMI, sowie ggf. weitere Nachhaltigkeitsaspekte betreffende Anforderungen. (genaue Erläuterung siehe oben "Worum geht es im Reiter "Rückbau"?) Erläuterung der Tabellenstruktur der detaillierten ÜbersichtstabelleIn der Vertikalen teilt sich die Tabelle in 2 Hauptbereiche. In der linken Hälfte der Tabelle finden sich die materialökologischen Anforderungen. Neben der Anforderung selbst gibt die Tabelle noch Auskunft darüber, welches Schutzziel damit angestrebt wird. Die rechte Hälfte der Tabelle gibt darüber Auskunft, wie der Nachweis für die jeweilige Einzelanforderung erbracht werden kann. Dabei werden zunächst ggf. vorhandene Umweltzeichen genannt, die einen einfachen Konformitätsnachweis ermöglichen. Anschließend folgen Hinweise auf weitere Nachweismöglichkeiten wie z.B. andere Produktdeklarationen oder chem. Analysen. In der Horizontalen gliedert sich die Tabelle in 2 Abschnitte. Zwischen den Anforderungen unter "Lokale Umwelt" (gemäß BNB_BN_1.1.6) und unter "Rückbau" (gemäß BNB_BN 4.1.4) besteht bereits ein Zusammenhang. Im ersten Abschnitt werden daher Anforderungen genannt, die unter "Lokale Umwelt" zu finden sind und bereits zu einem höheren Erfüllungsgrad bei der Bewertung der Verwertbarkeit nach BNB_BN 4.1.4 beitragen. IconsDie Icons in der Spalte "Hauptziel der Anforderung" verdeutlichen übersichtlich, welches Schutzziel mit einer Anforderung angesprochen wird (siehe Legende unter der Übersichtstabelle). Letztlich ist es fast nie so, dass mit einer Anforderung nur ein Schutzziel angestrebt wird. Meist sind mehrere Bereiche oft auch indirekt betroffen. Die Icons dürfen deshalb nur zur Orientierung dienen - ohne Anspruch auf Vollständigkeit oder Ausschließlichkeit. |
|
Wann und wo finde ich Textbausteine im Reiter "Rückbau, Klima ..."? Inhalt aufklappen | |
Die Übersichtstabellen zeigen Anforderungen zum Thema "Rückbau, Klima ..." in Kurzform. |
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Die Angaben zum Qualitätssiegel Nachhaltiges Gebäude (QNG) beziehen sich auf
- QNG-Anforderungskatalog / Anhangdokument 3.1.3 / Schadstoffvermeidung in Baumaterialien Version 1.3 vom 18.04.2023
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Übersicht Qualitätsniveau - Anforderungen - Nachweismöglichkeiten
Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade nach BNB_BN_1.1.6, Anlage 1, Pos. 9 + QNG-313, Pos. 4.3
QN | Anforderungen | typische Nachweise |
QN1 = QNG |
Dokumentation + Deklaration SVHC | PDB, TM, SDB |
QN2 |
Ausschluss von Chlorparaffinen (CP); Für QNG zusätzlich: |
SDB, Herstellererklärung |
QN3 = QNG |
||
QN4 |
Beschränkung des VOC-Gehalts auf unter 10g/l oder |
Emicode, SDB, Herstellererklärung |
QN5 |
QN = Qualitätsniveau / QNG = Qualitätssiegel Nachhaltiges Gebäude / SVHC = besonders besorgniserregende Stoffe nach REACH / PDB = Produktdatenblatt / TM = Technisches Merkblatt / SDB = Sicherheitsdatenblatt / abZ = allgemeine bauaufsichtliche Zulassung / LE = Leistungerklärung
Die Übersicht zeigt die unterschiedlichen Anforderungen zu den Qualitätsniveaus (QN) gemäß Bewertungssystem Nachhaltiges Bauen (BNB) / Kriterium 1.1.6 (Risiken für die lokale Umwelt) an die jeweilige Bauproduktgruppe, sowie (mögliche) typische Nachweisdokumente, die üblicherweise zu Dokumentation und Nachweis dienen. Je nach Bauproduktgruppe gelten die gleichen Anforderungen ggf. für mehrere Qualitätsniveaus, siehe Übersichtstabelle. Textbausteine finden sich dann nur für das jeweils höchste QN (z.B. nur QN5 und kein QN4, wenn die Anforderungen von QN4 und QN5 gleich sind).
Die Mindestanforderungen an die Dokumentation und Deklaration aus QN1 sind grundsätzlich, d.h. auch in höheren QNs, einzuhalten.
QNs mit Hyperlinkfunktion verweisen direkt auf die entsprechenden Textbausteine, aktive Anforderungen mit Hyperlinkfunktion auf Seiten zur Produktrecherche.
Bei der mit "= QNG" markierten Anforderung handelt es sich auch um die für diese Produktgruppe relevante Qualitätsanforderung an die Schadstoffvermeidung in Baumaterialien für das "Qualitätssiegel Nachhaltiges Gebäude" (QNG) entsprechend QNG-Anforderungskatalog / Anhangdokument 313. Auch hierfür gelten immer zusätzlich die Dokumentations- und Deklarationsanforderungen aus QN1. Weitere Informationen siehe → Reiter Erläuterung
Der Planer kann anhand der kurzen Übersicht entscheiden, welche Anforderungsqualität (QN) Planungsziel sein soll. Dabei ist zu prüfen, ob geeignete Produkte am Markt verfügbar sind, die auch die weiteren Planungsanforderungen erfüllen. Soweit Anforderungen mit Verweis auf Umweltzeichen oder Labels definiert sind, kann über diese nach geeigneten Produkten recherchiert werden.
Die Textbausteine / Leistungsschreibung der Anforderungen und detaillierte Anforderungsbeschreibungen findet man in den Reitern
Übersichtstabelle | Textbausteine Qualitätsniveau QN1 (mindestens) | QN2 | QN3 | QN4 | QN5.
Nachstehende detaillierte Übersichtstabelle zeigt die Einzelanforderung sowie ggf. weitere mögliche Nachweisdokumente zu diesen auf.
Das Icon kennzeichnet dabei Anforderungen, welche die Innenraumluftqualität massgeblich verbessern können.
Besondere Hinweise + Hintergrundinformationen zu den spezifischen Anforderungen, sowie weitere grundsätzliche Erläuterungen (Inhalte der Reiter, Nutzung, FAQ) siehe oben → Reiter Erläuterung und
→ Muster-Leistungsverzeichnis mit Beispielen bzw. Fußnoten unter der Übersichtstabelle.
Detaillierte Übersichtstabelle
anzeigen . . .
Materialökologische Anforderungen Vor-Ort verarbeitete punkt- und linienförmige Verklebungen von Bauteilen (Dichtungsmassen, Fugendichtstoffe, Klebstoffe) zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschl. Fenster, Außentüren) / z.B. PU, PU-Hybrid, MS-Polymer, SMP2 Stand 10/2020 |
Nachweismöglichkeiten entsprechend Anforderung | ||||||||
---|---|---|---|---|---|---|---|---|---|
Kriteriensteckbrief BNB_BN_1.1.6 | |||||||||
Kurztext | Anforderungen gemäß Pos. 9 in Qualitätsniveau (QN) | Hauptziel der Anforderung | Standardnachweise entsprechend Anforderung | Umweltzeichen (sofern nicht Standardnachweis) | Sonstige | ||||
QN1 | QN2 | QN3 | QN4 | QN5 | |||||
Mindestanforderungen QN1 - QN5 | |||||||||
Allgemeine Produktdokumentation | + | + | + | + | + | Produktdatenblatt (PDB), Technisches Merkblatt (TM), Sicherheits-datenblatt (SDB) |
./. | EPD (wenn vorh.) |
|
Deklaration besonders besorgniserregender Stoffe (SVHC) > 0,1% * Hinweis: SVHC sind ab QN4 ausgeschlossen. |
+ | + | + | -* | -* | Sicherheitsdatenblatt (SDB) |
Emicode: SVHC dürfen in Produkten mit Emicode nicht enthalten sein | PDB/TM mit Einschränkung1, EPD (wenn vorh.) |
|
Anforderungen ab QN2: | |||||||||
Ausschluss von Chlorparaffinen C10-C>17 (CP = SCCP, MCCP, LCCP) > 0,1% Hinweis: nur SCCP sind SVHC |
- | + | + | + | + | Sicherheitsdatenblatt (SDB)3, Herstellererklärung |
nicht alle CP sind SVHC, daher sind nicht alle über den Emicode ausgeschlossen | PDB/TM mit Einschränkung1, EPD mit Einschränkung1 |
|
Für PU-Klebstoffe gilt: Ausschluss von TCEP > 0,1% |
- | + | + | + | + | Sicherheitsdatenblatt (SDB)3 |
Emicode EC1 (-R), EC1plus (-R) über SVHC-Ausschluss | Herstellererklärung, ggf. zusätzl. Analyseergebnisse, PDB/TM mit Einschränkung1, EPD (wenn vorh.) |
|
weitere Anforderungen ab QN4: Emicode EC1 / EC1plus oder VOC-Gehalt < 10g/l = mind. VOC-Gehalt < 10g/l4 |
|||||||||
Begrenzung des VOC-Gehalts auf < 10 g/l4 | - | - | - | + | + | PDB/TM/EPD, SDB, Emicode EC1 (-R), EC1plus (-R) | - | - |
Diese Anforderung dient dem Schutz der lokalen Umwelt (Grundwasser, Oberflächenwasser, Boden und Luft). Inhaltlich eingeschlossen ist auch der Gesundheitsaspekt Arbeitshygiene und im Prinzip auch die Innenraumluft. Diese wird allerdings mit einem eigenen Icon zusätzlich markiert. | |
Diese Anforderung dient der Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten. Sie trägt damit auch zu einem höheren Erfüllungsgrad bei der Bewertung der Raumluftqualität nach BNB_BN_3.1.3 bei. | |
Mit dieser Anforderung werden auch Umwelt- und Gesundheitsaspekte im Zuge von Rückbau und Verwertung berücksichtigt. |
1 Produktdatenblätter (PDB) oder Technische Merkblätter (TM) folgen keinerlei Regeln und können nur als Nachweis herangezogen werden, wenn die erforderlichen Informationen auch prüfbar (d.h. z.B. das Fehlen von ausgeschlossenen Stoffen muss genannt sein) enthalten sind.
EPD: die angeführten Kriterien sind auch keine standardisierten Parameter einer EPD (Umweltproduktdeklaration) gemäß EN 15804 Grundregeln für die Produktkategorie Bauprodukte. In der Regel werden solche Informationen - wenn überhaupt - dann auch nur bei Produktdeklarationen und nicht bei Branchendeklarationen zu finden sein.
2 Die hier aufgeführten Anforderungen betreffen Vor-Ort verarbeitete Dichtungsmassen, Fugendichtstoffe oder Klebstoffe zur Verwendung bei punkt- und linienförmige Verklebungen zur Herstellung der Luftdichtigkeit an der Fassade. Dabei kann es sich ggf. um dieselben Produkte handeln, die in beiden Anwendungsfällen (Klebstoff oder Dichtstoff) verwendet werden können.
3 Das Sicherheitsdatenblatt (SDB) kann als Nachweis dienen, wenn entweder die CAS-Nummern oder die entsprechenden H-Sätze oder R-Sätze der ausgeschlossenen Stoffe (s. Textbausteine) nicht genannt sind, bzw. lässt das SDB Rückschlüsse auf Nichterfüllung der Anforderungen zu bei Nennung der jeweiligen CAS-Nr. oder der H- oder R-Sätze. Für Nennung oder Nichtnennung werden die Kennzeichnungs- oder Einstufungsgrenzwerte herangezogen, die für die jeweiligen Stoffe gelten. Diese können im Einzelfall jedoch auch über 0,1% liegen.
4 "Emicode oder VOC-Gehalt < 10g/l" / Was bedeutet die "oder"-Regelung für die Einzelanforderungen zum Gleichwertigkeitsnachweis?
Die Anforderung in BNB_BN_1.1.6 lautet "Emicode EC1/EC1plus oder VOC-Gehalt < 10g/l". Durch den Nachweis des VOC-Gehalts ist die Anforderung aufgrund der "oder"-Regelung bereits erfüllt. Der Nachweis des Umweltzeichens oder einer Gleichwertigkeit zu den zugehörigen deutlich umfangreicheren Anforderungen (z.B. SVHC-Ausschluss, Emissionsprüfung) ist deshalb nicht Teil der Anforderung.
In der detaillierten Anforderungsbeschreibung findet sich deshalb auch nur die einfache Anforderung zum VOC-Gehalt, die durch die Vorlage eines gültigen Emicode-Zertifikats dann natürlich auch (über-) erfüllt ist.
Stehen Produkte entsprechend Emicode EC1plus oder auch Blauer Engel DE-UZ 123 für den jeweiligen Anwendungsfall zur Verfügung, sollten diese im Sinne einer guten Innenraumluftqualität jedoch bevorzugt verwendet werden (s. Reiter Innenraumluft).
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Die Angaben zum Qualitätssiegel Nachhaltiges Gebäude (QNG) beziehen sich auf
- QNG-Anforderungskatalog / Anhangdokument 3.1.3 / Schadstoffvermeidung in Baumaterialien Version 1.3 vom 18.04.2023
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Übersicht alternativer Textbausteine, allgemeine Produktdokumentation
nach BNB_BN_1.1.6, Anlage 1, Pos. 0, QN1 + QNG-313, Pos. 1.1 / BNB_BN_5.2.2 oder weitergehend
Textbaustein Dokumentation (Mindestanforderung)
Alternative 1 / Anforderungen an die Produktdokumentation für bestimmte Bauprodukte nach Anlage 1 des BNB-Kriteriums 1.1.6 "Risiken für die lokale Umwelt" als Mindestanforderung für die Zertifizierung nach BNB, erforderlich auch für den Nachweis der QNG-Anforderungen.
Textbaustein Dokumentation für alle Bauprodukte
Alternative 2 / Produktdokumentation für alle Bauprodukte nach BNB-Kriterium 5.2.2 "Qualitätssicherung der Bauausführung", Seite B1, höchstes Anforderungsniveau
Textbaustein Dokumentation + Ausschluss von SVHC und Bioziden
Alternative 3 / Produktdokumentation für alle Bauprodukte, weitergehende Anforderung mit Ausschluss besonders besorgniserregender Stoffe (SVHC) und von Bioziden für alle Produktgruppen
Auswahl und Anpassung
In der Übersicht werden 3 alternative Textbausteine / Leistungsbeschreibungen für die Produktdokumentation angezeigt und über Links (Hrefs) zum download angeboten. Nachfolgend sind diese kurz beschrieben. Die Textbausteine sind durch den Nutzer zu vervollständigen und an seine eigenen Bedürfnisse anzupassen. Die Hinweise zu den einzelnen Textbausteinen sind dabei zu berücksichtigen.
Alternative 1 / Dokumentation (Mindestanforderung) für bestimmte Bauprodukte
Die Produktdokumentation und -deklaration (SVHC und ggf. Biozide) ist als Mindestanforderung (= QN1) für alle im Kriteriensteckbrief BNB 1.1.6 / Anlage 1 aufgeführten Bauproduktgruppen zu erbringen und gilt grundsätzlich, d.h. auch für höhere QNs. Fehlt diese, oder hat sie "Lücken", kann das Gebäude insgesamt nicht nach BNB zertifiziert werden! Die Dokumentation der eingesetzten Produkte und deren Eigenschaften dient dem vollständigen Nachweis der eingebauten Materialien und als Grundlage zur Bewertung der relevanten Bauprodukte. Die qualitative Bewertung der Bauprodukte erfolgt erst ab QN2 bis QN5. Es wird daher nicht empfohlen, allein QN1 als Ziel für die Bauproduktauswahl zu definieren. (produktgruppenspezifisch s.u.)
Die hier beschriebene Dokumentation und Deklaration gehört auch zu den Anforderungen zur Schadstoffvermeidung in Baumaterialien für das "Qualitätssiegel Nachhaltiges Gebäude" (QNG). weitere Infos zum QNG → Reiter Erläuterung
Alternative 2 / Dokumentation für alle Bauprodukte
Als weitergehende Anforderung wird eine umfassende Dokumentation für alle verbauten Materialien gefordert. Dies entspricht BNB-Kriterium 5.2.2 "Qualitätssicherung der Bauausführung", Seite B1 / höchstes Anforderungsniveau.
Alternative 3 / Dokumentation + Ausschluss SVHC + Ausschluss Biozide
Anstelle der Deklaration wird weitergehend und zusätzlich zur Dokumentation auch der Ausschluss aller SVHC (REACH Artikel 59) und Biozide (außer zur Topfkonservierung) verlangt.
Diese Anforderung entspricht in der Regel auch den bauproduktgruppenspezifischen Einzelanforderungen, die in höheren Qualitätsniveaus nach BNB_BN_1.1.6 jeweils für bestimmte Bauprodukte verlangt werden. Diese über BNB_BN_1.1.6 hinausgehende Anforderung erscheint im Sinne des Schutzes der (lokalen) Umwelt und einer Wiederverwertbarkeit der Baustoffe grundsätzlich sinnvoll.
Spezifische Anforderungsbeschreibung Dokumentation + Deklaration
anzeigen . . .
Abgrenzung Produktgruppe
Nachfolgende Anforderungen an die Produkt-Dokumentation und -Deklaration sind für Vor-Ort verarbeitete Kleb- und Dichtstoffe (Dichtungsmassen, Fugendichtstoffe) für punkt- und linienförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren), z.B. aus PU, PU-Hybrid, MS-Polymer, SMP o.ä., einzuhalten.
Für Kleb- + Dichtstoffe im Innenraum, die nicht der Herstellung der Luftdichtigkeit der Fassade dienen, gibt es eigene Anforderungen → Kleb- + Dichtstoffe in Innenräumen incl. TGA
Produktdokumentation
Mindestens vorzulegen sind hierfür:
- Produktdatenblatt (PDB) / Technisches Merkblatt (TM) mit Herstellername und Produktbezeichnung
- Sicherheitsdatenblatt (SDB)
Deklaration besonders besorgniserregender Stoffe (SVHC)
Deklaration von Stoffen, die unter der Chemikalienverordnung REACH (EG/1906/2006) als besonders besorgniserregend (SVHC) identifiziert und in die gemäß REACH Artikel 59 Absatz 1 erstellte Liste (sogenannte „Kandidatenliste“) aufgenommen wurden, ab 0,1 Gewichtsprozenten pro Einzelstoff.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB)
- Sind bei einem Produkt mit Umweltzeichen oder Gütesiegel (z. B.: Emicode) SVHC ausgeschlossen, muss kein weiterer Nachweis für die Deklaration der SVHC erhoben werden.
- EPD
- PDB, TM (nur sofern die entsprechenden Informationen enthalten sind)
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Die Angaben zum Qualitätssiegel Nachhaltiges Gebäude (QNG) beziehen sich auf
- QNG-Anforderungskatalog / Anhangdokument 3.1.3 / Schadstoffvermeidung in Baumaterialien Version 1.3 vom 18.04.2023
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Textbaustein / Leistungsbeschreibung
Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade nach BNB_BN_1.1.6, Anlage 1, Pos. 9, QN3 + QNG-313, Pos. 4.3
Ausschluss von Chlorparaffinen C10-C>17 / CP (maximal zulässiger Grenzwert 0,1 Massenprozent);
Ausschluss von Tris(2-chlorethyl)phosphat / TCEP (maximal zulässiger Grenzwert 0,1 Massenprozent) für PU-Klebstoffe;
Für QNG gilt zusätzlich:
Ausschluss von Polybromierten Biphenylen / PBB und Polybromierten Diphenylether / PBDE (maximal zulässiger Grenzwert jeweils 0,1 Massenprozent) für PU-/ PU-Hybrid-/ MS-Polymer-/ SMP-Klebstoffe.
Im Abschnitt "Textbaustein / Leistungsbeschreibung ..." sind die Anforderungen als kurze Leistungsbeschreibung zusammengefasst.
Im Abschnitt "Detaillierte Anforderungsbeschreibung" werden die Anforderungen genauer erläutert und mögliche Nachweisdokumente benannt.
Die Textbausteine und Anforderungen können als PDF heruntergeladen und als Anhang zum Leistungsverzeichnis bereitgestellt werden, um damit dem Bieter die Kriterien zum Nachweis der Gleichwertigkeit mit dem geforderten Umwelt- / Gütezeichen zur Verfügung zu stellen.
Für die Erfüllung von QN3 werden im Fall der Kleb- und Dichtstoffe keine höheren Anforderungen gestellt als für QN2. Es finden sich deshalb nur unter QN3 Textbausteine, die die Anforderungen von QN2 automatisch mit erfüllen.
Zusätzlich gelten grundsätzlich die Anforderungen an die Dokumentation und Deklaration gemäß QN1.
Qualitätssiegel Nachhaltiges Gebäude (QNG)
Bei dieser Anforderung handelt es sich auch um die für diese Produktgruppe relevante Qualitätsanforderungen an die Schadstoffvermeidung in Baumaterialien für das "Qualitätssiegel Nachhaltiges Gebäude" (QNG) entsprechend QNG-Anforderungskatalog / Anhangdokument 313. Hinzu kommen auch hier die Anforderungen an Dokumentation und Deklaration gemäß QN1. Weitere Informationen siehe → Reiter Erläuterung
Die folgenden materialökologischen Anforderungen betreffen Vor-Ort verarbeitete Kleb- und Dichtstoffe (Dichtungsmassen, Fugendichtstoffe) für punkt- und linienförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren), z.B. aus PU, PU-Hybrid, MS-Polymer, SMP o.ä..
Für Kleb- + Dichtstoffe im Innenraum, die nicht der Herstellung der Luftdichtigkeit der Fassade dienen, gibt es eigene Anforderungen:
-> Kleb- + Dichtstoffe im Innenraum
Besondere Hinweise + ggf. Hintergrundinformationen zu den spezifischen Anforderungen, sowie weitere grundsätzliche Erläuterungen (Inhalte der Reiter, Nutzung, FAQ) siehe auch → Reiter Erläuterung und → Muster-Leistungsverzeichnis mit Beispielen.
Detaillierte Anforderungsbeschreibung
anzeigen . . .
Nachfolgende detaillierte Anforderungen an die Produkt-Dokumentation und -Deklaration, sowie zusätzliche Anforderungen an die Inhaltsstoffe sind für vor Ort verarbeitete punkt- und lineinförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren) einzuhalten:
Produktdokumentation
gemäß Produktdokumentation BNB_BN_1.1.6, Textbausteine Qualitätsniveau QN1
Die spezifische Anforderungsbeschreibung zur Dokumentation, z.B. abZ oder ähnliches in Abhängigkeit von der jeweiligen Bauproduktgruppe, ist dabei zu beachten.
Deklaration besonders besorgniserregender Stoffe (SVHC)
Deklaration von Stoffen, die unter der Chemikalienverordnung REACH (EG/1906/2006) als besonders besorgniserregend (SVHC) identifiziert und in die gemäß REACH Artikel 59 Absatz 1 erstellte Liste (sogenannte „Kandidatenliste“) aufgenommen wurden, ab 0,1 Gewichtsprozenten pro Einzelstoff.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB)
- Sind bei einem Produkt mit Umweltzeichen oder Gütesiegel (z. B.: Emicode) SVHC ausgeschlossen, muss kein weiterer Nachweis für die Deklaration der SVHC erhoben werden.
- EPD
- PDB, TM (nur sofern die entsprechenden Informationen enthalten sind)
Ausschluss bestimmter gefährlicher Einzelstoffe (CP, TCEP, PBB, PBDE)
Für die verwendeten Kleb- und Dichtstoffe ist nachzuweisen, dass diese keinen der folgenden Stoffe enthalten:
- Chlorparaffine C10-C>17 (CP)
Hinweise: Nur SCCP sind SVHC, deshalb nicht vollständig über SVHC-Ausschluss erfasst.
CAS-Nummern: 85535-84-8 (SCCP), 85535-85-9 (MCCP), 85535-86-0 (LCCP) - Tris(2-chlorethyl)phosphat (TCEP)
Hinweise: TCEP ist ein SVHC.
CAS-Nummer: 115-96-8
Für QNG ist zusätzlich nachzuweisen, dass die Produkte keinen der folgenden Stoffe enthalten:
- Polybromierte Biphenyhle (PBB)
CAS-Nummern (Auswahl): 40088-45-7 (TetraBB), 56307-79-0 (PentaBB), 59080-40-9, 59536-65-1 (HexaBB), 27858-07-7 (OctaBB), 67733-52-2, 6355-01-8 (HeptaBB), 27753-52-2, 69278-62-2, 119264-62-9, 119264-63-0 (NonaBB), 13654-09-6 (DecaBB) - Polybromierte Diphenylether (PBDE)
Hinweise: Die meisten PBDE sind keine SVHC.
CAS-Nummern (Auswahl): 40088-47-9 (TetraBDE), 32534-81-9 (PentaBDE), 36483-60-0 (HexaBDE), 68928-80-3 (HeptaBDE), 32536-52-0 (OctaBDE), 63936-56-1 (NonaBDE), 1163-19-5 (DecaBDE)
Als Verunreinigungen dürfen nicht mehr als 0,1 Massenprozent im Produkt enthalten sein.
Nachweismöglichkeiten:
- Herstellererklärung, dass keine entsprechenden Stoffe enthalten sind
- Sicherheitsdatenblatt (SDB) (nur sofern die entsprechenden Informationen enthalten sind, z.B. zu SVHC)
- EPD, PDB, TM (nur sofern die entsprechenden Informationen enthalten sind)
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Die Angaben zum Qualitätssiegel Nachhaltiges Gebäude (QNG) beziehen sich auf
- QNG-Anforderungskatalog / Anhangdokument 3.1.3 / Schadstoffvermeidung in Baumaterialien Version 1.3 vom 18.04.2023
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Textbaustein / Leistungsbeschreibung
Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade nach BNB_BN_1.1.6, Anlage 1, Pos. 9, QN5
Beschränkung des VOC-Gehalts auf unter 10g/l oder Produkte gemäß Emicode EC1 (-R), EC1plus (-R);
Ausschluss von Chlorparaffinen C10-C>17 / CP (maximal zulässiger Grenzwert 0,1 Massenprozent);
Ausschluss von Tris(2-chlorethyl)phosphat / TCEP (maximal zulässiger Grenzwert 0,1 Massenprozent) für Polyurethan-Klebstoffe.
Im Abschnitt "Textbaustein / Leistungsbeschreibung ..." sind die Anforderungen als kurze Leistungsbeschreibung zusammengefasst.
Im Abschnitt "Detaillierte Anforderungsbeschreibung" werden die Anforderungen genauer erläutert und mögliche Nachweisdokumente benannt.
Die Textbausteine und Anforderungen können als PDF heruntergeladen und als Anhang zum Leistungsverzeichnis bereitgestellt werden, um damit dem Bieter die Kriterien zum Nachweis der Gleichwertigkeit mit dem geforderten Umwelt- / Gütezeichen zur Verfügung zu stellen.
Für die Erfüllung von QN5 werden im Fall der Kleb- und Dichtstoffe keine höheren Anforderungen gestellt als für QN4. Es finden sich deshalb nur unter QN5 Textbausteine, die die Anforderungen von QN4 automatisch mit erfüllen.
Die folgenden materialökologischen Anforderungen betreffen Vor-Ort verarbeitete Kleb- und Dichtstoffe (Dichtungsmassen, Fugendichtstoffe) für punkt- und linienförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren), z.B. aus PU, PU-Hybrid, MS-Polymer, SMP o.ä..
Für Kleb- + Dichtstoffe im Innenraum, die nicht der Herstellung der Luftdichtigkeit der Fassade dienen, gibt es eigene Anforderungen:
-> Kleb- + Dichtstoffe im Innenraum
"Emicode oder VOC-Gehalt < 10g/l" / Was bedeutet die "oder"-Regelung für die Einzelanforderungen zum Gleichwertigkeitsnachweis?
Die Anforderung in BNB_BN_1.1.6 lautet "Emicode EC1/EC1plus oder VOC-Gehalt < 10g/l". Durch den Nachweis des VOC-Gehalts ist die Anforderung aufgrund der "oder"-Regelung bereits erfüllt. Der Nachweis des Umweltzeichens oder einer Gleichwertigkeit zu den zugehörigen deutlich umfangreicheren Anforderungen (z.B. SVHC-Ausschluss, Emissionsprüfung) ist deshalb nicht Teil der Anforderung.
In der detaillierten Anforderungsbeschreibung findet sich deshalb auch nur die einfache Anforderung zum VOC-Gehalt, die durch die Vorlage eines gültigen Emicode-Zertifikats dann natürlich auch (über-) erfüllt ist.
Stehen Produkte entsprechend Emicode EC1plus oder auch Blauer Engel DE-UZ 123 für den jeweiligen Anwendungsfall zur Verfügung, sollten diese im Sinne einer guten Innenraumluftqualität jedoch bevorzugt verwendet werden (s. Reiter Innenraumluft).
Anforderungen für die es im Reiter "Innenraumluft" Anforderungen gibt, die zur weitergehenden Absicherung eines hohen Erfüllungsgrades bei der Bewertung der Raumluftqualität beitragen können und die durch diese Anforderungen ersetzt werden können, sind mit dem Icon "Innenraumluft" markiert.
Besondere Hinweise + ggf. Hintergrundinformationen zu den spezifischen Anforderungen, sowie weitere grundsätzliche Erläuterungen (Inhalte der Reiter, Nutzung, FAQ) siehe auch → Reiter Erläuterung und → Muster-Leistungsverzeichnis mit Beispielen.
Detaillierte Anforderungsbeschreibung
anzeigen . . .
Nachfolgende detaillierte Anforderungen an die Produkt-Dokumentation und -Deklaration, sowie zusätzliche Anforderungen an die Inhaltsstoffe und den VOC-Gehalt sind für vor Ort verarbeitete punkt- und linienförmige Verklebungen von Bauteilen zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschließlich Fenster + Außentüren) einzuhalten:
Produktdokumentation
gemäß Produktdokumentation BNB_BN_1.1.6, Textbausteine Qualitätsniveau QN1
Die spezifische Anforderungsbeschreibung zur Dokumentation, z.B. abZ oder ähnliches in Abhängigkeit von der jeweiligen Bauproduktgruppe, ist dabei zu beachten.
Deklaration besonders besorgniserregender Stoffe (SVHC)
Deklaration von Stoffen, die unter der Chemikalienverordnung REACH (EG/1906/2006) als besonders besorgniserregend (SVHC) identifiziert und in die gemäß REACH Artikel 59 Absatz 1 erstellte Liste (sogenannte „Kandidatenliste“) aufgenommen wurden, ab 0,1 Gewichtsprozenten pro Einzelstoff.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB)
- Sind bei einem Produkt mit Umweltzeichen oder Gütesiegel (z. B.: Emicode, Blauer Engel DE-UZ 123) SVHC ausgeschlossen, muss kein weiterer Nachweis für die Deklaration der SVHC erhoben werden.
- EPD
Beschränkung des VOC-Gehalts auf < 10 g/l oder Produkte gemäß Emicode EC1 oder EC1plus
Es dürfen nur Produkte eingesetzt werden, deren Gehalt an flüchtigen organischen Verbindungen (VOC) unter 10 Gramm pro Liter liegt. Der Nachweis ist von Produkten mit dem Emicode EC1 oder EC1plus automatisch erbracht.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB) (nur sofern die entsprechenden Informationen enthalten sind)
- Produktdatenblatt (PDB) / Technisches Merkblatt (TM) (nur sofern die entsprechenden Informationen enthalten sind)
- Umweltzeichen oder Gütesiegel, deren Vergaberichtlinien diesen Anforderungen entsprechen (z. B. Blauer Engel DE-UZ 123, Emicode EC1 (-R), EC1plus (-R))
- Herstellererklärung
Ausschluss bestimmter gefährlicher Einzelstoffe (CP)
Für die verwendeten Kleb- und Dichtstoffe ist nachzuweisen, dass diese keinen der folgenden Stoffe enthalten:
- Chlorparaffine C10-C>17 (CP)
Hinweise: Nur SCCP sind SVHC, deshalb nicht vollständig über SVHC-Ausschluss erfasst.
CAS-Nummern: 85535-84-8 (SCCP), 85535-85-9 (MCCP), 85535-86-0 (LCCP)
Als Verunreinigungen dürfen nicht mehr als 0,1 Massenprozent im Produkt enthalten sein.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB) (nur sofern die entsprechenden Informationen enthalten sind, z.B. zu SVHC)
- Umweltzeichen oder Gütesiegel, deren Vergaberichtlinien diesen Anforderungen entsprechen (z. B. Blauer Engel DE-UZ 123, Emicode EC1 (-R), EC1plus (-R))
- Herstellererklärung, dass keine entsprechenden Stoffe enthalten sind
- EPD, PDB, TM (nur sofern die entsprechenden Informationen enthalten sind)
Ausschluss bestimmter gefährlicher Einzelstoffe (TCEP)
für Polyurethan (PU) -Klebstoffe
Für PU-Klebstoffe ist nachzuweisen, dass diese keinen der folgenden Stoffe enthalten:
- Tris(2-chlorethyl)phosphat (TCEP)
Hinweise: TCEP ist ein SVHC.
CAS-Nummer: 115-96-8
Als Verunreinigungen dürfen nicht mehr als 0,1 Massenprozent im Produkt enthalten sein.
Nachweismöglichkeiten:
- Sicherheitsdatenblatt (SDB) (nur sofern die entsprechenden Informationen enthalten sind, z.B. zu SVHC)
- Umweltzeichen oder Gütesiegel, deren Vergaberichtlinien diesen Anforderungen entsprechen (z. B. Blauer Engel DE-UZ 123, Emicode EC1 (-R), EC1plus (-R))
- Herstellererklärung, dass keine entsprechenden Stoffe enthalten sind
- EPD, PDB, TM (nur sofern die entsprechenden Informationen enthalten sind)
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Übersicht - Anforderungen Innenraumlufthygiene - Nachweismöglichkeiten
Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade + Kriteriensteckbrief BNB_BN_3.1.3
QN / TB | Anforderung | typische Nachweise |
QN5 |
aus "Lokale Umwelt": Beschränkung des VOC-Gehalts auf unter 10g/l oder |
Emicode, SDB, Herstellererklärung |
weitergehende Anforderungen "Innenraumluft": | ||
TBplusi |
→ Kleb- und Dichtstoffe in Innenräumen / TBplusi: Produkte gemäß Blauer Engel DE-UZ 123 oder Emicode EC1plus (-R) oder gleichwertig;Ausschluss amin- oder oximvernetzender Silikone; Ausschluss von Chlorparaffinen (CP); für Polyurethan (PU)-Klebstoffe gilt zusätzlich: Ausschluss von Tris(2-chlorethyl)phosphat (TCEP). |
Umweltzeichen DE-UZ 123, Emicode EC1plus oder glw., Herstellererklärung |
- | gewerkeübergreifender Textbaustein → Planungsziele Innenraumluft | - |
QN5 = höchstes Qualitätsniveau aus BNB_BN_1.1.6 "Lokale Umwelt" / TB = Textbaustein / SVHC = besonders besorgniserregende Stoffe nach REACH / PDB = Produktdatenblatt / TM = Technisches Merkblatt / SDB = Sicherheitsdatenblatt / abZ = allgemeine bauaufsichtliche Zulassung / LE = Leistungerklärung /
TBplusi = mögliche weitergehende Anforderungen / Textbausteine hins. Innenraumluftqualität, die über die in QN5 ggf. bereits berücksichtigten Anforderungen hins. Innenraumluftqualität hinausgehen.
Der Reiter "Innenraumluft" soll darüber Auskunft geben, inwieweit Anforderungen hinsichtlich Innenraumluftqualität bereits in den Anforderungen zur "Lokalen Umwelt" berücksichtigt sind. Gegebenenfalls werden hier zusätzliche produktgruppenspezifische Anforderungen an besonders emissionsarme Produkte genannt, die zur weitergehenden Absicherung eines hohen Erfüllungsgrades bei der Bewertung der Raumluftqualität beitragen können. Diese erfolgt im Bewertungssystem Nachhaltiges Bauen (BNB) in Kriteriensteckbrief BNB_BN_3.1.3 „Innenraumlufthygiene".
Darstellung der Ziele hinsichtlich Innenraumluftqualität für alle Projektbeteiligten:
→ gewerkeübergreifender Textbaustein Teil 1 / Planungsziele Innenraumluft
Der Bezug wird jeweils nur zum höchsten Qualitätsniveau QN5 aus BNB_BN_1.1.6 "Lokale Umwelt" hergestellt. Werden zusätzliche Anforderungen genannt, findet man wie unter "Lokale Umwelt" (mögliche) typische Nachweisdokumente und einen direkten Link zu den produktgruppenspezifischen Textbausteinen Teil 2 über den Link "TBplusi". Die Anforderungen zu QN5 / BNB_BN_1.1.6 sind in diesen Textbausteinen TBplusi vollständig enthalten, werden also miterfüllt:
TBplusi = QN5 + Zusatzanforderungen Innenraumluft
Der Planer kann anhand dieser Übersicht entscheiden, welche zusätzlichen Anforderungen ggf. Planungsziel sein sollen. Dabei ist zu prüfen, ob geeignete Produkte am Markt verfügbar sind, die auch die weiteren Planungsanforderungen erfüllen. Soweit Anforderungen mit Verweis auf Umweltzeichen oder Labels definiert sind, kann über diese nach geeigneten Produkten recherchiert werden.
Die Textbausteine / Leistungsschreibung der Anforderungen und detaillierte Anforderungsbeschreibungen findet man in den Reitern
Übersichtstabelle | Anforderungen / Textbausteine.
Werden keine weitergehenden Anforderungen empfohlen, gibt es keinen Unterreiter "Anforderungen / Textbausteine". In diesem Fall erfolgt lediglich ein Verweis auf die Textbausteine unter "Lokale Umwelt" / QN5.
Nachstehende detaillierte Übersichtstabelle zeigt etwas genauer die ggf. relevanten Einzelanforderung aus "Lokale Umwelt" sowie die ggf. genannten Zusatzanforderung mit Erläuterungen.
Das Icon kennzeichnet dabei Anforderungen, welche die Innenraumluftqualität massgeblich verbessern können.
Besondere Hinweise + Hintergrundinformationen zu den spezifischen Anforderungen und Produktgruppen, sowie weitere grundsätzliche Erläuterungen (Inhalte der Reiter, Nutzung, FAQ) siehe oben → Reiter Erläuterung und
→ Muster-Leistungsverzeichnis mit Beispielen bzw. Fußnoten unter der Übersichtstabelle.
Detaillierte Übersichtstabelle
anzeigen . . .
Materialökologische Anforderungen Vor-Ort verarbeitete punkt- und linienförmige Verklebungen von Bauteilen (Dichtungsmassen, Fugendichtstoffe, Klebstoffe) zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschl. Fenster, Außentüren) / z.B. PU, PU-Hybrid, MS-Polymer, SMP3 Stand 01/2021 |
Nachweismöglichkeiten | ||
---|---|---|---|
Kriteriensteckbrief BNB_BN_3.1.3 Innenraumlufthygiene | |||
Kurztext | Hauptziel der Anforderung | Umweltzeichen | Sonstige |
Anforderungen gemäß BNB_BN_1.1.6 Risiken für die lokale Umwelt, die bereits zu einer höheren Qualität der Innenraumluft beitragen. | |||
Anforderungen gemäß QN1 (Mindestanforderung): Dokumentation Erläuterung: Die Dokumentation selbst trägt zwar noch nicht zu einer höheren Qualität der Innenraumluft bei, erleichtert aber ggf. die Suche nach Verursachern von Raumluftproblemen und dient der Qualitätskontrolle. |
Zertifizierungsnachweis sofern vorhanden | Produktdatenblatt (PDB), Technisches Merkblatt (TM), Sicherheitsdatenblatt (SDB) + ggf. Nachweise / Herstellererklärungen für weitere Anforderungen, EPD (wenn vorh.) |
|
Anforderungen gemäß QN5: Beschränkung des VOC-Gehalts auf < 10g/l Erläuterung: Die Anforderung lautet im Originaltext EC1, EC1plus oder VOC-Gehalt < 10g/l, was jedoch dazu führt, dass der VOC-Gehalt als Mindestnachweis genügt. |
PDB/TM/EPD, SDB, Emicode EC1 (-R), EC1plus (-R) | - | |
weitergehende Anforderungen an besonders emissionsarme Produkte, die zu einer hohen Qualität der Innenraumluft beitragen. | |||
Blauer Engel DE-UZ 1232 oder EC1plus (-R) + Ausschluss amin- oder oximvernetzender Silikone Erläuterung: Für Blauer Engel DE-UZ 123 oder Emicode EC1plus gelten strengere und umfangreichere Grenzwerte als für EC1. Z.B. wird nur hier der R-Wert zur Beurteilung kombinatorischer Effekte von Stoffen angesetzt, der im AgBB-Bewertungsschema zu den Mindestanforderungen gehört. |
Emicode EC1plus (-R) Hinweis: Der Ausschluss amin- oder oximvernetzender Systeme ist zusätzlich nachzuweisen. |
EPD/PDB/TM mit Einschränkung1, div. Herstellererklärungen, Emissionsprüfbericht |
Diese Anforderung dient dem Schutz der lokalen Umwelt (Grundwasser, Oberflächenwasser, Boden und Luft). Inhaltlich eingeschlossen ist auch der Gesundheitsaspekt Arbeitshygiene und im Prinzip auch die Innenraumluft. Diese wird allerdings mit einem eigenen Icon zusätzlich markiert. | |
Diese Anforderung dient der Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten. Sie trägt damit auch zu einem höheren Erfüllungsgrad bei der Bewertung der Raumluftqualität nach BNB_BN_3.1.3 bei. | |
Mit dieser Anforderung werden auch Umwelt- und Gesundheitsaspekte im Zuge von Rückbau und Verwertung berücksichtigt. |
1 Produktdatenblätter (PDB) oder Technische Merkblätter (TM) folgen keinerlei Regeln und können nur als Nachweis herangezogen werden, wenn die erforderlichen Informationen auch prüfbar (d.h. z.B. das Fehlen von ausgeschlossenen Stoffen muss genannt sein) enthalten sind.
EPD: die angeführten Kriterien sind auch keine standardisierten Parameter einer EPD (Umweltproduktdeklaration) gemäß EN 15804 Grundregeln für die Produktkategorie Bauprodukte. In der Regel werden solche Informationen - wenn überhaupt - dann auch nur bei Produktdeklarationen und nicht bei Branchendeklarationen zu finden sein. 2 Sofern innerhalb der Qualitätsniveaus auf aggregierte Produktkennzeichnungen verwiesen wird (Giscode, Emicode, Blauer Engel etc.), ist es zulässig vergleichbare Nachweise (weitere Umweltzeichen, Angaben in Sicherheits- oder Produktdatenblättern etc.) heranzuziehen. Dabei bezieht sich die Vergleichbarkeit nur auf die Anforderungen hinsichtlich der jeweiligen Schadstoffgruppen gemäß Anlage 1 + 2 / BNB Kriterium 1.1.6.. Bei den Einzelanforderungen werden deshalb nur die für die Vergleichbarkeit notwendigen Anforderungen genannt. Hinweise zur neuen Version Blauer Engel DE-UZ 123 / Ausgabe 2019 ersetzt Ausgabe 2009 (gültig bis 12/2019) Die Vergabekriterien für einen Blauen Engel werden immer nur für eine befristete Zeit von der Jury Umweltzeichen beschlossen. Diese beträgt i.d.R. 3-5 Jahre, kann aber auch verlängert werden. Anschließend gibt es eine Neuversionierung, für die die Hersteller auch wieder neue Anträge stellen und Nachweise erbringen müssen. Vor der endgültigen Einführung der Neuversion (und "Abschaltung" der Altversion) gibt es eine Übergangsfrist, in der dann eine alte und eine neue Version gleichzeitig existieren und auch noch beide gültig sind. Die Zahl der zur Verfügung stehenden Produkte ist abhängig von der Anzahl der gestellten Neuanträge und dem jeweiligen Prüfungsfortschritt. Auf der Seite des Blauen Engel findet man eine vollständige Liste der Vergabekriterien mit Angabe der jeweiligen Laufzeit.
Für die alte Ausgabe des DE-UZ 123 von 2009 ist die Übergangsfrist mit dem 31.12.2019 abgelaufen. Zertifikate für diese Version haben ihre Gültigkeit verloren. Nach Ablauf der Gültigkeit einer Version dürfen Produkte, die bis zum Ablaufdatum produziert wurden (hier: 12/2019), noch mit dem Blauen Engel der Vorversion abverkauft werden. Für die Neuversion gibt es inzwischen (Stand 02/2021) zwar einige Produkte, allerdings ausschließlich Acryl-Dichtmassen. Der Emicode hat hier derzeit eine größere Produktbandbreite. 3 Die hier aufgeführten Anforderungen betreffen Vor-Ort verarbeitete Dichtungsmassen, Fugendichtstoffe oder Klebstoffe zur Verwendung bei punkt- und linienförmige Verklebungen zur Herstellung der Luftdichtigkeit an der Fassade. Dabei kann es sich ggf. um dieselben Produkte handeln, die in beiden Anwendungsfällen (Klebstoff oder Dichtstoff) verwendet werden können.
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Anforderungen an Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade
Der Einfluss von Kleb- und Dichtstoffen auf die Innenraumluftqualität kann relevant sein. Auch für den Anwendungsbereich zur Herstellung der Luftdichtigkeit der Fassade stehen Kleb- und Dichtstoffprodukte mit Emicode EC1plus oder Blauem Engel DE-UZ 123 zur Verfügung. Im Sinne einer guten Innenraumluftqualität sollten deshalb bei Eignung für den spezifischen Anwendungsfall auch hier Produkte gemäß dieser Umweltzeichenanforderungen verwendet werden.
Textbausteine und detaillierte Anforderungen → Kleb- und Dichtstoffe in Innenräumen / TBplusi
Übersicht - weitergehende Anforderungen - Nachweismöglichkeiten
Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade und Rückbau, Klimaschutz, ...
QN / TB | Anforderung | typische Nachweise |
QN5 |
aus "Lokale Umwelt": Beschränkung des VOC-Gehalts auf unter 10g/l oder |
Emicode, SDB, Herstellererklärung |
weitergehende Anforderungen "Innenraumluft": | ||
TBplusi |
→ Kleb- und Dichtstoffe in Innenräumen / TBplusi: Produkte gemäß Blauer Engel DE-UZ 123 oder Emicode EC1plus (-R) oder gleichwertig;Ausschluss amin- oder oximvernetzender Silikone; Ausschluss von Chlorparaffinen (CP); für Polyurethan (PU)-Klebstoffe gilt zusätzlich: Ausschluss von Tris(2-chlorethyl)phosphat (TCEP). |
Umweltzeichen DE-UZ 123, Emicode EC1plus oder glw., Herstellererklärung |
- | gewerkeübergreifender Textbaustein → Planungsziele Innenraumluft | - |
weitergehende Anforderungen "Rückbau, Globale Umwelt": | ||
TBplus | → Kleb- und Dichtstoffe in Innenräumen / TBplus: Produkte gemäß Blauer Engel DE-UZ 123 oder gleichwertig2 (s. Det. Übersicht); Ausschluss amin- oder oximvernetzender Silikone. |
div. Herstellererklärungen |
QN5 = höchstes Qualitätsniveau aus BNB_BN_1.1.6 "Lokale Umwelt" / TB = Textbaustein / SVHC = besonders besorgniserregende Stoffe nach REACH / PDB = Produktdatenblatt / TM = Technisches Merkblatt / SDB = Sicherheitsdatenblatt / abZ = allgemeine bauaufsichtliche Zulassung / LE = Leistungerklärung /
TBplus = mögliche weitergehende Anforderungen / Textbausteine hins. Rückbau, Klima ..., die über die in QN5 bereits berücksichtigten Anforderungen hinausgehen
Der Reiter "Rückbau, Klima ..." soll darüber Auskunft geben, inwieweit neben "Lokale Umwelt" und "Innenraumluft" Anforderungen hinsichtlich weiterer Nachhaltigkeitsaspekte (z.B. Förderung nachwachsender Rohstoffe, Ressourcenschonung, kreislaufgerechtes Bauen / Cradle-to-Cradle) für die jeweilige Produktgruppe auf Baustoffebene relevant sein und ggf. zusätzlich berücksichtigt werden können. Mögliche Themen sind hier z.B.
- Rückbau, Trennung, Verwertung (in Anlehnung an Kriteriensteckbrief BNB_BN_4.1.4 und darüber hinaus)
- Globale Umwelt / Klimaschutz
- Sozialstandards
- ...
Der Bezug wird jeweils nur zum höchsten Qualitätsniveau QN5 aus BNB_BN_1.1.6 "Lokale Umwelt" hergestellt. Werden zusätzliche materialökologische Anforderungen genannt, findet man wie unter "Lokale Umwelt" (mögliche) typische Nachweisdokumente und einen direkten Link zu den Textbausteinen über den Link "TBplus". Die Anforderungen zu QN5 / BNB_BN_1.1.6 sowie ggf. zur Innenraumlufthygiene (TBplusi) sind in den Textbausteinen vollständig enthalten, werden also miterfüllt:
TBplus = QN5 + ggf. TBplusi (Zusatzanforderungen Innenraumluft) + ggf. Zusatzanforderungen Rückbau, Klima ...
Der Planer kann anhand dieser Übersicht entscheiden, welche zusätzlichen Anforderungen ggf. Planungsziel sein sollen. Dabei ist zu prüfen, ob geeignete Produkte am Markt verfügbar sind, die auch die weiteren Planungsanforderungen erfüllen.
Die Produktverfügbarkeit kann hier ggf. eingeschränkt sein!
Soweit Anforderungen mit Verweis auf Umweltzeichen oder Labels definiert sind, kann über diese nach geeigneten Produkten recherchiert werden.
Werden zusätzliche materialökologische Anforderungen genannt, findet man die Textbausteine / Leistungsschreibung der Anforderungen und detaillierte Anforderungsbeschreibungen im Unterreiter "Anforderungen / Textbausteine".
Zum Teil - insbesondere bei Anforderungen, die den späteren Rückbau und die sortenreine Trennung ermöglichen sollen - handelt es sich um Planungsanforderungen, die entsprechend im Planungsprozess berücksichtigt und standardmäßig ausgeschrieben werden müssen.
Diese sind ggf. als "projektbezogen / Planungsanforderung" gekennzeichnet.
Werden ausschließlich Planungsanforderungen und / oder keine weitergehenden Anforderungen genannt, gibt es auch keinen Unterreiter "Anforderungen / Textbausteine". In diesem Fall erfolgt lediglich ein Verweis auf die Textbausteine unter "Lokale Umwelt" / QN5 bzw. sofern vorhanden TBplusi im Reiter "Innenraumluft".
Nachstehende detaillierte Übersichtstabelle zeigt etwas genauer die ggf. relevanten Einzelanforderung aus "Lokale Umwelt" sowie die ggf. genannten Zusatzanforderung mit Erläuterungen.
Besondere Hinweise + Hintergrundinformationen zu den spezifischen Anforderungen und zur Produktgruppe, sowie weitere grundsätzliche Erläuterungen (Inhalte der Reiter, Nutzung, FAQ) siehe oben → Reiter Erläuterung und
→ Muster-Leistungsverzeichnis mit Beispielen bzw. Fußnoten unter der Übersichtstabelle.
Detaillierte Übersichtstabelle
anzeigen . . .
Materialökologische Anforderungen Vor-Ort verarbeitete punkt- und linienförmige Verklebungen von Bauteilen (Dichtungsmassen, Fugendichtstoffe, Klebstoffe) zur Herstellung der Luftdichtigkeit an der Fassade (innen und außen, einschl. Fenster, Außentüren) / z.B. PU, PU-Hybrid, MS-Polymer, SMP3 Stand 01/2021 |
Nachweismöglichkeiten | ||
---|---|---|---|
Anforderungen zu Rückbau, Globale Umwelt, ... | |||
Kurztext | Hauptziel der Anforderung | Umweltzeichen | Sonstige |
Kriteriensteckbrief BNB_BN_4.1.4 Rückbau, Trennung, Verwertung | |||
tendenzielle Aussagen als Planungshinweis: zur Trennbarkeit Die sortenreine Trennung beim Rückbau eines Gebäudes wird durch einfach zu lösende mechanische Verbindungen eher erreicht als bei Verklebungen. zur Verwertbarkeit In der Regel wird es sich bei diesen Produkten um Stoffe handeln, die beim Rückbau nicht als eigene Schicht gesondert behandelt werden, sondern die an anderen Bauteilschichten anhaften. Sie stellen somit für die sortenreine Trennung und die Verwertbarkeit dieser Schichten eine Verunreinigung dar. Entsprechend sollten sie so beschaffen sein, dass die Verwertung der angrenzenden Schichten möglichst wenig beeinträchtigt wird. |
./. | ./. | |
Anforderungen gemäß BNB_BN_1.1.6 Risiken für die lokale Umwelt, die bereits zu einer besseren Verwertbarkeit beitragen. | |||
Anforderungen gemäß QN1 (Mindestanforderung): Dokumentation Erläuterung: Die Dokumentation selbst trägt zwar noch nicht zu einer besseren Verwertbarkeit bei, bildet aber später die Grundlage zur Beurteilung der Verwertbarkeit. |
Zertifizierungsnachweis sofern vorhanden | Produktdatenblatt (PDB), Technisches Merkblatt (TM), Sicherheitsdatenblatt (SDB) + ggf. Nachweise / Herstellererklärungen für weitere Anforderungen, EPD (wenn vorh.) |
|
Anforderungen gemäß QN3 + QN5: Ausschluss von Chlorparaffinen (CP); für Polyurethan (PU)-Klebstoffe gilt zusätzlich: Ausschluss von Tris(2-chlorethyl)phosphat (TCEP); Beschränkung des VOC-Gehalts auf < 10g/l Erläuterung: Die Anforderung lautet im Originaltext EC1, EC1plus oder VOC-Gehalt < 10g/l, was jedoch dazu führt, dass der VOC-Gehalt als Mindestnachweis genügt. Die zusätzlichen Stoffausschlüsse, z.B. Ausschluss von SVHC, die zum Emicode-Zertifikat gehören, müssen also nicht nachgewiesen werden. |
Blauer Engel DE-UZ 123, Emicode EC1 (-R), EC1plus (-R) | EPD/PDB/TM mit Einschränkung1, div. Herstellererklärungen | |
weitergehende Anforderungen im Sinne einer besseren Verwertbarkeit | |||
Anforderungen gemäß Blauer Engel DE-UZ 1232,5 Alternativ bei geringer Produktverfügbarkeit: Blauer Engel DE-UZ 1232 oder EC1plus (-R) Erläuterung: Über die Zeichenanforderungen des Blauen Engels werden neben SVHC und CMR-Stoffen noch weitere Stoffe mit gefährlichen oder umweltbelastenden Eigenschaften ausgeschlossen. Über den Ausschluss halogenorganischer Verbindungen sind auch Chlorparaffine und TCEP mit ausgeschlossen, weshalb sie hier nicht mehr extra aufgeführt werden müssen. Der Emicode schließt zumindest SVHC aus. |
Blauer Engel DE-UZ 1232,5 (derzeit aufgrund Neuversionierung nur wenige Produkte und i.W. Acryldichtstoffe, daher ggf. beschränkte Produktverfügbarkeit mit einfachem Nachweis); Emicode EC1plus (-R) |
EPD/PDB/TM mit Einschränkung1, div. Herstellererklärungen | |
weitergehende umweltorientierte Anforderungen über den Lebenszyklus | |||
s.o. über Anforderungen des Blauen Engel | - | - | - |
Diese Anforderung dient dem Schutz der lokalen Umwelt (Grundwasser, Oberflächenwasser, Boden und Luft). Inhaltlich eingeschlossen ist auch der Gesundheitsaspekt Arbeitshygiene und im Prinzip auch die Innenraumluft. Diese wird allerdings mit einem eigenen Icon zusätzlich markiert. | |

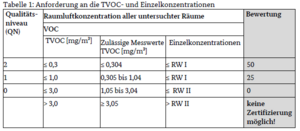

Diese Anforderung dient der Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten. Sie trägt damit auch zu einem höheren Erfüllungsgrad bei der Bewertung der Raumluftqualität nach BNB_BN_3.1.3 bei. | |
Mit dieser Anforderung werden auch Umwelt- und Gesundheitsaspekte im Zuge von Rückbau und Verwertung berücksichtigt. |
1 Produktdatenblätter (PDB) oder Technische Merkblätter (TM) folgen keinerlei Regeln und können nur als Nachweis herangezogen werden, wenn die erforderlichen Informationen auch prüfbar (d.h. z.B. das Fehlen von ausgeschlossenen Stoffen muss genannt sein) enthalten sind.
EPD: die angeführten Kriterien sind auch keine standardisierten Parameter einer EPD (Umweltproduktdeklaration) gemäß EN 15804 Grundregeln für die Produktkategorie Bauprodukte. In der Regel werden solche Informationen - wenn überhaupt - dann auch nur bei Produktdeklarationen und nicht bei Branchendeklarationen zu finden sein. 2 Sofern innerhalb der Qualitätsniveaus auf aggregierte Produktkennzeichnungen verwiesen wird (Giscode, Emicode, Blauer Engel etc.), ist es zulässig vergleichbare Nachweise (weitere Umweltzeichen, Angaben in Sicherheits- oder Produktdatenblättern etc.) heranzuziehen. Dabei bezieht sich die Vergleichbarkeit nur auf die Anforderungen hinsichtlich der jeweiligen Schadstoffgruppen gemäß Anlage 1 + 2 / BNB Kriterium 1.1.6.. Bei den Einzelanforderungen werden deshalb nur die für die Vergleichbarkeit notwendigen Anforderungen genannt.
Hinweise zur neuen Version Blauer Engel DE-UZ 123 / Ausgabe 2019 ersetzt Ausgabe 2009 (gültig bis 12/2019) Die Vergabekriterien für einen Blauen Engel werden immer nur für eine befristete Zeit von der Jury Umweltzeichen beschlossen. Diese beträgt i.d.R. 3-5 Jahre, kann aber auch verlängert werden. Anschließend gibt es eine Neuversionierung, für die die Hersteller auch wieder neue Anträge stellen und Nachweise erbringen müssen. Vor der endgültigen Einführung der Neuversion (und "Abschaltung" der Altversion) gibt es eine Übergangsfrist, in der dann eine alte und eine neue Version gleichzeitig existieren und auch noch beide gültig sind. Die Zahl der zur Verfügung stehenden Produkte ist abhängig von der Anzahl der gestellten Neuanträge und dem jeweiligen Prüfungsfortschritt. Auf der Seite des Blauen Engel findet man eine vollständige Liste der Vergabekriterien mit Angabe der jeweiligen Laufzeit.
Für die alte Ausgabe des DE-UZ 123 von 2009 ist die Übergangsfrist mit dem 31.12.2019 abgelaufen. Zertifikate für diese Version haben ihre Gültigkeit verloren. Nach Ablauf der Gültigkeit einer Version dürfen Produkte, die bis zum Ablaufdatum produziert wurden (hier: 12/2019), noch mit dem Blauen Engel der Vorversion abverkauft werden. Für die Neuversion gibt es inzwischen (Stand 02/2021) zwar einige Produkte, allerdings ausschließlich Acryl-Dichtmassen. Der Emicode hat hier derzeit eine größere Produktbandbreite.
3 Die hier aufgeführten Anforderungen betreffen Vor-Ort verarbeitete Dichtungsmassen, Fugendichtstoffe oder Klebstoffe zur Verwendung bei punkt- und linienförmige Verklebungen zur Herstellung der Luftdichtigkeit an der Fassade. Dabei kann es sich ggf. um dieselben Produkte handeln, die in beiden Anwendungsfällen (Klebstoff oder Dichtstoff) verwendet werden können.
Quellen
Die in WECOBIS abgebildeten materialökologischen Anforderungen und Textbausteine basieren auf Kriteriensteckbriefen des Bewertungssystems Nachhaltiges Bauen (BNB) des Bundesministeriums des Innern, für Bau und Heimat (BMI) / Modul Büro und Verwaltungsbauten - Neubau:
- Kriteriensteckbrief 1.1.6 "Risiken für die lokale Umwelt", verwendete Version / Stand 28.09.2017:
BNB_BN_1.1.6 Version V 2015 (Textteil)
Anlage 1 / Übersichtstabelle aller Qualitätsanforderungen gemäß QN 1 bis 5 (sortiert nach Bauproduktgruppen)
Anlage 2 / Ergänzung zu Anlage 1: Einzelstoffe mit besonders besorgniserregenden Eigenschaften (nur zur Information) - Kriteriensteckbrief 5.2.2 "Qualitätssicherung der Bauausführung", verwendete Version / Stand Stand 24.11.2019: Version V 2015 (Textteil)
Gemeinschaft Emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.V. (GEV): GEV – Einstufungskriterien / Anforderungen an emissionskontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte und Vergabe des EMICODE, Stand 27.04.2020
Anforderungen an Kleb- + Dichtstoffe zur Herstellung der Luftdichtigkeit der Fassade
Auch für den Anwendungsbereich zur Herstellung der Luftdichtigkeit der Fassade stehen Kleb- und Dichtstoffprodukte mit Umweltzeichen zur Verfügung. Über die Zeichenanforderungen des Blauen Engels werden neben SVHC und CMR-Stoffen noch weitere Stoffe mit gefährlichen oder umweltbelastenden Eigenschaften ausgeschlossen. Gleichzeitig werden strengere Anforderungen hinsichtlich Innenraumlufthygiene erfüllt. Bei entsprechender Produktverfügbarkeit für den spezifischen Anwendungsfall sollten daher für die Herstellung der Luftdichtigkeit der Fassade möglichst dieselben Anforderungen wie für andere Kleb- und Dichtstoffe gestellt werden. Sie werden an dieser Stelle nicht mehr extra aufgeführt.
Textbausteine und detaillierte Anforderungen → Kleb- und Dichtstoffe in Innenräumen / TBplus
Bei zu geringer Produktverfügbarkeit für Produkte gemäß Blauem Engel kann auf den Emicode mit etwas weniger Stoffausschlüssen erweitert werden.
Textbausteine und detaillierte Anforderungen → Kleb- und Dichtstoffe in Innenräumen / TBplusi
Links zur Produktgruppe
weitere P & A (Auswahl)
- Planungsziel Innenraumluft
- Kleb- + Dichtstoffe in Innenräumen incl. TGA
- Dispersions- + PU-Klebstoffe im Außenraum
WECOBIS-Baustoffinformationen
- Dispersions-Klebstoffe
- Polyurethan-Klebstoffe
- Silanmodifizierte Polymerklebstoffe
- Acrylat-Kleb-+ Dichtstoffe
- MS Hybrid-Kleb-+ Dichtstoffe
Zeichen / Labels
Stoff-/Produktgruppen GISBAU
Produktdeklarationen- + verzeichnisse
Bewertungssystem Nachhaltiges Bauen
- Bewertungssystem Nachhaltiges Bauen (BNB)_Info
- BNB-Kriterium_BN_1.1.6_V2015 Risiken für die lokale Umwelt
- BNB-Kriterium_BN_3.1.3_V2015 Innenraumlufthygiene
- BNB-Kriterium_BN_4.1.4_V2015 Rückbau, Trennung, Verwertung
