Produktgruppeninformation
Begriffsdefinition
Als Floatglas wird hochwertiges Flachglas (Spiegelglas) bezeichnet, das nach dem Floatglasverfahren hergestellt wurde. Der eigentlich überholte Begriff Spiegelglas wird auch für geschliffenes und poliertes Ornamentglas verwendet.
Das Verfahren wurde 1959 von Pilkington für Kalk-Natronsilicat-Glas (siehe Basisgläser) erstmals vorgestellt. Seit 1993 wird auch Borosilicatglas (siehe Basisgläser) in einer Microfloatanlage der Jenaer Glaswerke (Schott) hergestellt. Heute existieren weltweit mehr als 120 Floatglasanlagen, davon 11 Anlagen in Deutschland.
Wesentliche Bestandteile
Die wesentlichen Bestandteile von Floatglas sind die Rohstoffe Quarzsand, Soda, Kalkstein und Dolomit. Das Kalk-Natronsilikat-Glas zeichnet sich durch gute Lichtdurchlässigkeit und eine glatte, porenfreie Oberfläche aus. Die im Quarzsand meist vorhandenen Spuren an Eisenoxid bewirken die grüne Eigenfarbe der Gläser, welche vor allem bei Glasscheiben stärkerer Dicke bemerkbar wird. Durch Einsatz eines besonders eisenoxidarmen Quarzsandes ist es möglich, diese Grünfärbung nahezu aufzuheben. Glas hat dann so gut wie keine Eigenfarbe mehr und wird als eisenarmes oder extraweißes Glas bezeichnet.
Borosilicatgläser enthalten einen höheren Anteil an Siliziumdioxid und einen Zusatz von Bortrioxid.
Charakteristik
Glas ist eine erstarrte, unterkühlte Flüssigkeit. Es hat keinen Schmelzpunkt, sondern geht bei Erwärmung kontinuierlich von einem festen Zustand in den plastisch-viskosen und später in den flüssigen Zustand über, ohne seine Struktur zu verändern.
Die charakteristischen Merkmale von Gläsern sind ihre Transparenz, die Festigkeit und die Beständigkeit. Weitere Informationen dazu siehe Verglasungen.
Im Floatglasverfahren läuft das geschmolzene Glas über eine mit geschmolzenem Zinn gefüllte Wanne. Es erreicht dabei eine sehr gleichmäßige Dicke und ohne Schleifen und Polieren Spiegelglasqualität. Die Herstellung von Flachglas erfolgt heute überwiegend nach diesem Verfahren, da der wirtschaftliche Prozess es ermöglicht, in großen Mengen klar durchsichtiges Glas mit nahezu planen Oberflächen herzustellen. Moderne Floatanlagen produzieren ca 600 t Glas von 4mm Dicke pro Tag.
Floatglas kann während des Herstellungsprozesses eingefärbt oder beschichtet werden, was zu einer Änderung der Lichtdurchlässigkeit führt.
siehe auch Farbige Gläser, Einfachgläser mit Beschichtungen.
Lieferzustand
Kalk-Natronsilicat-Glas: | Borosilicatglas: |
|
Verfügbare Glasdicken d [mm]: | 2 - 25 | 3 - 15 |
Max. Abmessungen [mm]: | 3.210 x 6.000 | 1.600 x 3.000 |
(Anm. Die angegebenen Werte können herstellerbedingt differieren)
Anwendungsbereiche (Besonderheiten)
Floatglas aus Kalk-Natronsilicat-Glas wird überwiegend als Basisglas für alle Funktions-Flachgläser verwendet. Als Einfachglas findet es z.B. Anwendung für Schaufenster, Vitrinen und im Innenausbau.
Floatglas aus Borosilicatglas wird i.d.R. zu ESG (siehe Vorgespannte Gläser) weiterverarbeitet und als Brandschutzglas verwendet.
Quellen
Scholz, Hiese: Baustoffkenntnis S. 118-121, 16. Auflage, Werner Verlag, Köln 2007.
Umweltdeklarationen
Die folgende Tabelle liefert eine Übersicht zu Zeichen & Deklarationen, die für die Produktgruppe relevant sind. Neben Herstellererklärungen, Informationen in Sicherheitsdatenblättern (SDB) oder allgemeinen bauaufsichtlichen Zulassungen (abZ) können diese den Nachweis für umwelt- und gesundheitsrelevante Kriterien in Planung und Ausschreibung (s. Reiter Planungsgrundlagen) ermöglichen. Detaillierte Informationen finden sich außerdem in den einzelnen Produktgruppen.
Übersicht Umweltdeklarationen: Verglasung
Stand 07/2024
Reinigungsmittel | ||||||||
---|---|---|---|---|---|---|---|---|
Umweltzeichen |
Umweltzeichen gehören zu den freiwilligen Produktkennzeichnungen. Sie bieten die Möglichkeit, Unterschiede von Produkten innerhalb einer Produktgruppe hinsichtlich ihrer Umwelt- und Gesundheitsrelevanz festzustellen, auch wenn sie keine allgemeinverbindlichen Gebote oder Verbote aufstellen können. Inhalt aufklappen |
|||||||
Blauer Engel |
- |
- |
+ DE-UZ 194 Handgeschirrspülmittel und Reiniger für harte Flächen |
|||||
Österreichisches Umweltzeichen | - |
- |
||||||
EU Ecolabel (Blume) | - | - | + Allzweck-, Sanitär-, Glasreiniger (Reinigungsmittel für harte Flächen) |
|||||
Nordic Swan Ecolabel | - | - | - | |||||
natureplus Umweltzeichen/ Fenster/Fassadenelemente |
- |
- |
- |
|||||
- | - | - | ||||||
EMICODE / Raumlufthygiene | ./. | ./. |
./. | |||||
Cradle to Cradle2 / Built Environment and Furnishings |
+ (Floatglas) |
+ | + | |||||
GISBAU Klassifizierungs-system |
Das GISBAU Klassifizierungssystem ermöglicht es durch den GISCODE oder GISBAU Produktcode, Produkte von denen die gleichen Gesundheitsgefahren ausgehen, in einer Gruppe zusammenzufassen. Die Klassifizierung ist auf den Arbeitsschutz ausgerichtet. Gemäß Minimierungs- und Substitutionsgebot der Gefahrstoffverordnung (GefStoffV) ist grundsätzlich das Produkt mit den geringstmöglichen Belastungen zu verwenden. (siehe unten: Ersatzproduktgruppe prüfen?) Inhalt aufklappen |
|||||||
Verglasungen sind nicht im GISBAU-System klassifiziert. | Glasreiniger GGL0-GGL10, aber alle lösemittelhaltig, es sollten bevorzugt Produkte mit Umweltzeichen (s.o.) verwendet werden. | |||||||
Umweltprodukt-deklaration (EPD) |
Die Umweltproduktdeklaration (EPD = Environmental Product Declaration) eines Produktes macht Aussagen zum Energie- und Ressourceneinsatz und in welchem Ausmaß ein Produkt zu Treibhauseffekt, Versauerung, Überdüngung, Zerstörung der Ozonschicht und Smogbildung beiträgt. Außerdem werden Angaben zu technischen Eigenschaften gemacht, die für die Einschätzung der Performance des Bauproduktes im Gebäude benötigt werden, wie Lebensdauer, Wärme- und Schallisolierung oder den Einfluss auf die Qualität der Innenraumluft.1 Inhalt aufklappen |
|||||||
EPD1 |
+ (Floatglas) |
- | - | |||||
Branchen-EPD1 | - | - | - | |||||
Umweltindikatoren |
Einheitliche Werte zu Umweltindikatoren wie z.B Primärenergieaufwand, Abfall, Abiotischer Ressourcenverbrauch, Ozonabbaupotential, Treibhauspotential usw. liefert die Datenbank ÖKOBAUDAT des Informationsportals Nachhaltiges Bauen. Inhalt aufklappen |
|||||||
ÖKOBAUDAT-Datensätze | 7.2.01 Komponenten von Fenstern und Vorhangfassaden |
7.8.04 Komponenten von Fenstern und Vorhangfassaden | ./. | |||||
Hinweis: Da sich die verfügbare Datensatzanzahl regelmäßig ändert, werden an dieser Stelle nur die vorgesehenen Gliederungspunkte in den Kategorien der Datenbank genannt und keine Aussagen zur Verfügbarkeit von Datensätzen gemacht. Der Link ÖKOBAUDAT-Datensätze führt zur Datenbank, im "Kategorienbrowser" kann dann über die Gliederungspunkte nach aktuellen Datensätzen gesucht werden. |
||||||||
Sonstige freiwillige Produkt-Deklarationen |
Die Plattform baubook beispielsweise bietet für Händler und Hersteller von Bauprodukten die Möglichkeit einer online-Deklaration z.B. anhand der deutschen BNB/QNG-Kriterien oder der österreichischen ÖkoBauKriterien. Inhalt aufklappen |
|||||||
baubook BNB/QNG Produktinformationen | Unter "BNB und QNG Produktinfos" findet man Produkte, die den Anforderungen von BNB 1.1.6 und QNG 313 entsprechen. Hersteller können ihre Produkte in der Plattform deklarieren und die Nachweisdokumente hinterlegen. Durch baubook erfolgt eine Prüfung der Einhaltung der Anforderungen vor Freischaltung. siehe baubook Produktinformationen zu BNB und QNG |
|||||||
baubook ÖkoBauKriterien |
Unter "ÖkoBauKriterien" findet man eine Sammlung von Kriterien und Produkten, die derzeit vor allem in Österreich, insbesondere in der Stadt Wien, für die ökologische Ausschreibung verwendet werden. |
+ | Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe vorhanden |
(+) | derzeit kein Produkt aus dieser Produktgruppe zertifiziert bzw. nicht recherchierbar |
- | Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe nicht vorhanden bzw. Produktgruppe nicht im Geltungsbereich |
./. | Zeichen / Label für diese Produktgruppe nicht relevant |
x | Produkte aus dieser Produktgruppe können die Kriterien des Zeichens/Labels definitionsgemäß nicht erfüllen |
1 Die hier als vorhanden markierten EPDs und Branchen-EPDs sind als Auswahl ohne Anspruch auf Vollständigkeit zu verstehen und finden sich z.B. auf den Seiten der ÖKOBAUDAT Datenlieferanten. 2 Bei Cradle to Cradle-Zertifizierungen gibt es insgesamt 4 Bewertungsstufen von Bronze bis Platin in 5 Kategorien. Zur Einordnung der Qualität gehört also immer auch das tatsächlich erreichte Bewertungsniveau, was z.B. bei Bronze (insbesondere in Material Health) noch relativ niedrig ist!
Technisches
Technische Daten
Allgemeine Technische Daten siehe Basisgläser
Gewicht: | ca. 2,5 kg/m2 je mm Glasdicke |
Ug-Wert (d = 4mm): | 5,8 W/m2K |
Biegezugfestigkeit nach DIN 1249 T10: |
|
|
Kalk-Natronsilicat-Glas: ca. 87% |
Borosilicatglas: ca. 90% |
Baustoffklasse nach DIN 4102-1
A1 – Nicht brennbar
Euroklasse nach DIN EN 13501-1
A1 – Nicht brennbar
Färbung
Es wird differenziert nach durchsichtigem und durchscheinendem Glas.
Beständigkeit
Es besteht eine Beständigkeit von Glas gegenüber fast allen Chemikalien. Der Widerstand von Glas kann durch die Zusammensetzung beeinflusst und durch einen steigenden Siliziumgehalt erhöht werden.
Technische Baubestimmung
Die allgemeinen Anforderungen an bauliche Anlagen und die Verwendung von Bauprodukten werden in den Landesbauordnungen geregelt. Bei Bedarf können diese allgemeinen Vorgaben durch Technische Baubestimmungen konkretisiert werden. Das Deutsche Institut für Bautechnik (DIBt) macht im Auftrag der Länder die Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB) bekannt, die als Grundlage für die Umsetzung in Landesrecht dient.
Weitere Informationen dazu bzw. produkt- und bauartspezifische Informationen siehe
→ DIBt / Informationsportal Bauprodukte und Bauarten
→ DIBt / Zulassungs- und Genehmigungsverzeichnisse
Technische Regeln (DIN, EN)
EN 572-2 |
Glas im Bauwesen - Basiserzeugnisse aus Kalk-Natronsilicatglas Teil 2: Floatglas |
DIN EN 1748 |
Glas im Bauwesen - Spezielle Basiserzeugnisse - Borosilicatgläser |
Quellen
Scholz, Hiese: Baustoffkenntnis S. 115, 16. Auflage, Werner Verlag, Köln 2007.
Flachglas Markenkreis, Glashandbuch 2013, S. 152.
Bauregelliste 2012.
Literaturtipps
BF Merkblatt 004/2008; Kompass 'Warme Kante' für Fenster; Bundesverband Flachglas e.V.; Troisdorf, 2013 (Download)
BF Merkblatt 014/2013; Die neue Bauproduktenverordnung - Leitfaden für die Flachglasbranche; Bundesverband Flachglas e.V.; Troisdorf, 2013 (Download)
Baustein-Merkheft BGI (Berufsgenossenschaftliche Information) 5084, Glaser- und Fensterbauarbeiten; Herausgeber: Berufsgenossenschaft der Bauwirtschaft, Berlin; www.bgbau.de; 2012 (Download)
ift Rosenheim: Forschungsbericht EPD ́s für transparente Bauteile / Abschlußbericht Oktober 2011; Entwicklung von Umweltproduktdeklarationen für transparente Bauelemente – Fenster und Glas – für die Bewertung der Nachhaltigkeit von Gebäuden + Anlage A und B Ausgabedatum: 11.2011
Dr. Meyer, F.; Glas herstellen – energieeffizient und schadstoffarm, BINE Informationsdienst , projektinfo 05/08; FIZ Karlsruhe, Bonn (Download)
Scholz, Hiese: Baustoffkenntnis, 16. Auflage, Werner Verlag, Köln 2007.
Zwiener, G.; Mötzl, H.; Ökologisches Baustoff-Lexikon; 2006; C.F. Müller Verlag; Heidelberg
Hegger, M.; Auch-Schwelk, V.; Fuchs, M.; Rosenkranz, T.; Edititon Detail / Baustoff Atlas; 2005; Institut für internationale Architektur-Dokumentation GmbH & Co. KG; München
Büro für Umweltchemie; Graue Energie von Baustoffen, 2. Auflage 1998, Zürich; Auszug als Download über Internationale Alpenschutzkommission CIPRA
Glasbau Atlas 98; Schittich, Staib, Balkow, Schuler, Sobek; Glasbau Atlas; 1998; Birkhäuser; Basel
Zellweger, C. et al; Schadstoffemissionsverhalten von Baustoffen. Methodik und Resultate; 1995; Bundesamt für Energiewirtschaft; Zürich
Rohstoffe / Ausgangsstoffe
Hauptbestandteile
Abb.1: Zusammensetzung nach Hauptbestandteilen
Die exakte Glaszusammensetzung wird durch die spezifischen Eigenschaften des gewünschten herzustellenden Glases bestimmt.
Gemenge | Kalk-Natronsilicat-Glas nach EN 572-1 |
Borosilicatglas nach EN 1748-1-1 |
Summenformel Gemenge |
Glas-Bestandteile | |
Quarzsand | 69 - 74 % | 70 - 87 % | SiO2 | ||
Soda | 10 - 16 % | 0 - 8 % | Na2CO3 | → | Na2O |
Pottasche | 0 - 8 % | K2CO3 | → | K2O | |
Kalkstein | 5 – 14 % | CaCO3 | → | CaO | |
Dolomit | 0 – 6 % | MgCO3 | → | MgO | |
Feldspat | 0 - 8 % | NaAlSi3O8 | → | Al2O3 | |
Bortrioxid | 0 - 3 % | 7 - 15 % | B2O3 | ||
Andere | 0 – 5% | 0 - 8 % | |||
Filteraustrag | |||||
Davon insges. ca. 20%* Glasscherben |
Weitere Informationen zu den einzelnen Bestandteilen sind den Basisgläsern zu entnehmen.
Umwelt- und Gesundheitsrelevanz
Abb. 2: Zusammensetzung nach Rohstoffherkunft
Die Hauptbestandteile von Glas sind mineralischen Ursprungs, es sind jedoch chemische Zusätze in den verschiedenen Arten der Weiterverarbeitung möglich.
Gewinnung der Primärrohstoffe
Informationen über die Gewinnung der Primärrohstoffe zur Glasherstellung sind dem Datenblatt Basisgläser zu entnehmen.
Verfügbarkeit
Die überwiegend mineralischen Rohstoffe für ein Standardfloatglas sind flächendeckend und ausreichend in Deutschland vorhanden. Besonders eisenoxidarmer Quarzsand bzw. Kalkstein für weiße Gläser muss nach Herstellerangabe importiert werden. Die Länge der Transportwege kann zusätzlich noch abhängig von der Art des Weißglases variieren.
Verwendung von Recyclingmaterialien / Produktionsabfällen
Abhängig von der Schmelzleistung der Wanne liegt der Glasscherbenanteil bei ca. 20 - 25% der Gesamtrohstoffeinlage.
Um die hohen Qualitätsanforderungen für Floatgläser zu erfüllen, dürfen die als Sekundärrohstoff eingesetzten Scherben jedoch keinerlei Verunreinigungen durch Fremdgläser oder glasfremde Stoffe aufweisen. Bei der Foatglasherstellung können daher nach derzeitigem Kenntnisstand nur Produktionsabfälle von nicht weiterveredeltem und sortenrein gesammeltem Floatglas eingesetzt werden. (max. Anteil an Guss- oder Farbgläsern im Glasscherbeneinsatz: 5%)
Durch die Wiederverwendung von Glasscherben werden Rohstoffe und Wärmeenergie im Schmelzprozess gespart (nach Herstellerangabe Einsparung von ca. 2,7%, wenn der Scherbenanteil um 10% der Schmelzmenge erhöht wird).
Radioaktivität
Für die verwendeten Rohstoffe ist Radioaktivität nicht relevant.
Landinanspruchnahme (Landuse)
Da die Hauptbestandteile zur Glasherstellung im Tagebau gewonnen werden, besteht hierdurch eine große Landinanspruchnahme. Für diese Gebiete wird eine Rückkultivierung durchgeführt.
Quellen
Scholz, Hiese: Baustoffkenntnis S. 14-16 und 112, 16. Auflage, Werner Verlag, Köln 2007.
Herstellung

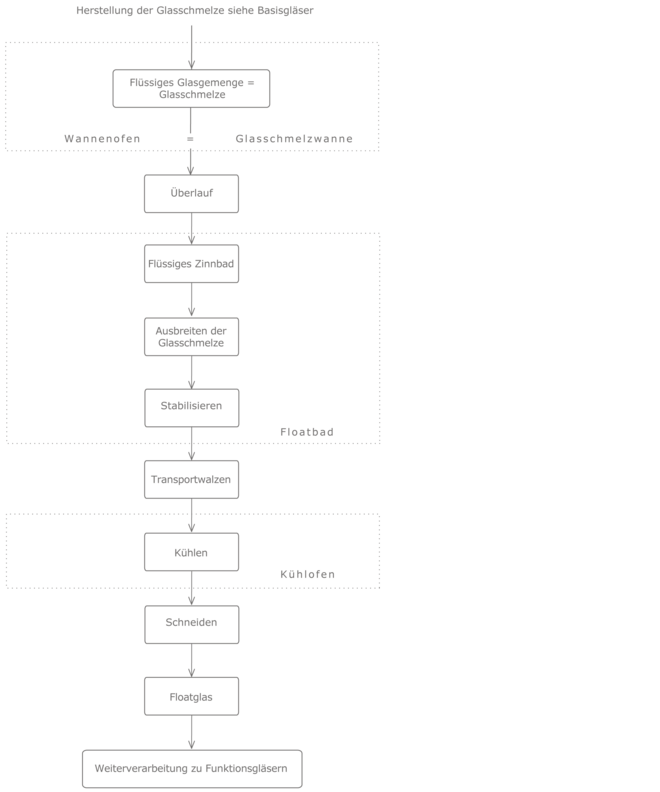

Prozesskette
Herstellungsprozess
Glasherstellung
Für die Glasherstellung werden zunächst die Ausgangsstoffe wie z. B. Quarzsand, Kalkstein, Feldspat, Soda und Dolomit incl. aufbereitetem Glasbruch aus dem weiteren Herstellungsprozess nach Glasrezept miteinander vermischt. Dieses Gemenge wird im Wannenofen geschmolzen (Glasschmelze) und kann anschließend zu Float-, Guss- oder Pressglas weiterverarbeitet werden. Detaillierte Informationen zur Glasschmelze siehe Basisgläser.
Herstellungsprozess von der Glasschmelze zum Floatglas
Das Floatverfahren beruht auf der Tatsache, dass sich bei 2 untereinander nicht mischbaren Flüssigkeiten die spezifisch leichtere auf der spezifisch schwereren Flüssigkeit ausbreitet (floatet). Weiter werden die physikalischen Tatsachen ausgenutzt, dass der Schmelzpunkt von Zinn (239°C) sehr viel tiefer liegt als der Erweichungspunkt des Glases und dass Flüssigkeiten an der Oberfläche durch Oberflächenspannung eine völlig glatte Ebene bilden.
Um das Verfahren wirtschaftlich zu betreiben, kam von verschiedenen physikalisch geeigneten Metallen nur Zinn in Betracht, da die Reaktion von Zinn mit Glas verhältnismäßig gering ist. In einem Floatbad von 60m Länge und 4,5 - 7,5m Breite befinden sich ca. 170t Zinn.
Floatbad
Die aus der Schmelzwanne kommende Glasschmelze fließt über einen Lippenstein (Überlauf) auf ein flüssiges Zinnbad (= Floatbad, fußballfeldlanges Stahlbassin mit feuerfester Auskleidung), breitet sich aus und stabilisiert sich hin zu einer Gleichgewichtsdicke (bei Kalk-Natronsilicat-Glas 7,5mm). Unter Einwirkung der Schwerkraft und der Oberflächenenergie bildet sich eine völlig ebene Grenzfläche aus. Hierzu muss das Glas in einem Zeitintervall von 1 Minute eine Temperatur von ca. 1.000°C beibehalten.
Zur Vermeidung der Bildung störender Zinnoxide auf der Badoberfläche, die zu Glasfehlern führen, wird unter reduzierendem Schutzgas (6-12% H2, 88-94% N2) gearbeitet. Das Zinn ist in dieser Atmosphäre recht reaktionsträge. Entstehende Verdampfungsprodukte aus Zinn und Glas werden kontinuierlich abgesaugt. Langsam wird die Glasmasse abgekühlt, bis sie bei ca. 600°C zu einem Glasband erstarrt.
Kühlofen / Schneiden
Am Ende des Bades wird das Glasband von Walzen abgezogen, über weitere Walzen durch einen Kühlofen geführt, der das Glas auf Raumtemperatur abkühlt, und in der Schneidsektion in Bandmaße (Kalk-Natronsilicat-Glas ca. 6m Länge) zerteilt. Nach automatischem Entfernen der Ränder stellt sich eine Breite von ca. 3,21m ein.
Die sich natürlich einstellende Gleichgewichtsdicke kann durch gezieltes Heizen oder Kühlen des Glasbandes und die Ziehgeschwindigkeit der Transportwalzen so weit beeinflusst werden, dass Glasdicken von 2 - 25 mm produziert werden können.
Umweltindikatoren / Herstellung
Einheitliche Werte zu Umweltindikatoren in WECOBIS soll zukünftig ausschließlich die Datenbank Ökobau.dat des Informationsportals Nachhaltiges Bauen des BMI liefern.
Die Ökobau.dat stellt Umweltprofile für Bauprodukte bereit, die als erforderliche Datengrundlage für die Lebenszyklusanalyse eingesetzt werden. Für Bauprodukte gibt es Herstellungs- und End-of-Live- Datensätze.
Weiterführende Informationen zur Ökobau.dat im Zusammenhang mit dieser Produktgruppe finden sich in WECOBIS unter Fachinformationen / Reiter Umweltdeklarationen → Ökobau.dat / Umweltindikatoren
Da in der Herstellung von Bauprodukten ein großer Anteil der verursachten Umweltbelastungen auf den Verbrauch von nicht erneuerbaren Energieträgern zurückzuführen ist, stellt die Graue Energie (kumulierter Primärenergieaufwand nicht erneuerbar) dafür einen guten Indikator dar.
Im Kapitel Energieaufwand finden sich ggf. allgemeine Informationen zum Thema, die die Produktgruppe prägen.
Energieaufwand
Bei der Herstellung eines Fensters ist der Anteil des Energieaufwandes für die Herstellung der Verglasung im Vergleich zur Herstellung des Rahmens gering. Der Energieaufwand steigt bei zunehmender Verglasungsdicke bzw. bei Beschichtung von Gläsern oder Edelgasfüllung in Isoliergläsern.
Nach Herstellerangabe betreiben alle Floatanlagen Wärmerückgewinnung durch das Regeneratorverfahren. Abhitzekessel sind üblich. In einigen Betrieben wird Strom durch Wärme-Kraft-Kopplung erzeugt.
Graue Energie
Floatglas unbeschichtet: 15,0 MJ/kg
Quelle:
Büro für Umweltchemie (Hrsg.); Graue Energie von Baustoffen; 1998; Zürich
Wasserverbrauch / Abwassermengen
Als Kühl- und Trägermedium für die abgetragene Glasmasse dient i. w. Wasser. Durch weitgehende Kreislaufführung von Produktions- und Kühlwässern lassen sich Wasserverbrauch und Abwassermengen insgesamt erheblich reduzieren. Genaue Werte zu Wasserbelastung und Verbrauch liegen nicht vor.
Charakteristische Emissionen
Die wichtigste Emissionsquelle bei der Glasherstellung ist die Glasschmelze. Es entstehen partikelförmige und gasförmige Emissionen.
Ausführliche Erläuterungen siehe Basisgläser / Herstellung der Glasschmelze.
Maßnahmen Gesundheitsschutz
Da für die Mitarbeiter kein direkter Kontakt zum Herstellungsprozess besteht, sind keine Maßnahmen zum Gesundheitsschutz beachten.
Maßnahmen Umweltschutz
Zur Verminderung der Stickoxide NOX wurden mehrere Verfahren erprobt und z. T. bereits eingesetzt: Verbesserung der Verbrennungsprozesse durch Primärmaßnahmen (System FENIX von Saint Gobain), Reduktionsverfahren zur Trennung in Stickstoff und Wasserdampf (3R-Verfahren von Pilkington), Verwendung von Sauerstoff anstelle Luft bei der Wannenfeuerung.
Eine deutliche Senkung der CO2-Emissionen kann im wesentlichen nur durch die Verwendung schadstoffarmer Energieträger, z. B. Erdgas, und den hohen Einsatz an Altglas erreicht werden.
Transport
Da die mineralischen Ausgangsstoffe zur Glasherstellung nahezu flächendeckend vorhanden sind, ist von keinen großen Transportwegen auszugehen. Somit ist die Umweltrelevanz des Transports nicht spezifisch für die Herstellung von Glas.
Quellen
Dr. Meyer, F.; Glas herstellen – energieeffizient und schadstoffarm, BINE Informationsdienst , projektinfo 05/08; FIZ Karlsruhe, Bonn; Online-Quelle, abgerufen am 30.07.2013.
Büro für Umweltchemie (Hrsg.); Graue Energie von Baustoffen; 1998; Zürich
Verarbeitung
Arbeitshygienische Risiken
Allgemeines
Die Verarbeitung von fertigen Gläsern hat außer der Verletzungsgefahr durch scharfe Kanten oder Glasscherben keine umwelt- und gesundheitsrelevanten Auswirkungen.
Jedes Glas kann während der Bearbeitung brechen. Beim Bearbeiten einzelner Scheiben sollen daher schnittfeste Handschuhe mit Pulsschutz getragen werden.
Das Tragen von Schutzbrillen ist immer dann notwendig, wenn beim Umgang oder bei der Bearbeitung mit Absplitterungen zu rechnen ist.
Bei Scheiben, die auf Grund ihrer Größe, des Transports oder der Verarbeitung die Kopfhöhe erreichen oder überragen, ist das Tragen eines Schutzhelmes notwendig.
Die maschinelle Bearbeitung von Gläsern (Bohren, Schleifen, Polieren) kann zu Staubemissionen führen und muss daher im Nassverfahren durchgeführt werden.
AGW-Werte
Für die maschinelle Bearbeitung von Glas gelten die Arbeitsplatzgrenzwerte (AGW) für Staub.
Allgemeiner Staub-Grenzwert
A-Staub: 3 mg/m³ (Alveolengängige Fraktion, früher: Feinstaub)
E-Staub: 10 mg/m³ (Einatembare Fraktion, früher: Gesamtstaub)
REACH / CLP
Die REACH-Verordnung regelt die Herstellung, das Inverkehrbringen und den Umgang mit Industriechemikalien. Zur Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen, dient die CLP-Verordnung (Verordnung über die Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen), um ein hohes Schutzniveau für die menschliche Gesundheit und die Umwelt zu gewährleisten.
Wird ein Produkt nicht als Stoff oder Gemisch, sondern als Erzeugnis eingestuft, ist kein Sicherheitsdatenblatt (SDB) erforderlich und Gefahrstoffbezeichnungen entfallen. Lediglich besonders besorgniserregende Stoffe (SVHC) müssen ausgewiesen werden. Für diese Informationen besteht eine Auskunftspflicht. Sie müssen aber nicht in Form eines Sicherheitsdatenblattes nach den Kriterien des Anhangs II der REACH-Verordnung gegeben werden. Für Verbraucher muss die Informationsweitergabe auch nur auf Anfrage beim Hersteller erfolgen.
Allerdings müssen seit 01.07.2013 zumindest SVHC (> 0,1 Massen-%) in allen Bauprodukten (Gemische und Erzeugnisse), die unter den Geltungsbereich der Bauproduktenverordnung (BauPVO) fallen, über eine Leistungserklärung, die zusätzlich zur CE-Kennzeichnung erstellt wird und dem Bauprodukt beigefügt ist, gekennzeichnet sein.
Bauprodukte aus Glas werden als Erzeugnis eingestuft.
Informationen und Unterstützung zu den Auskunftsrechten finden sich unter www.reach-info.de.
Umweltrelevante Informationen
Energiebedarf
Der Energiebedarf zur Weiterverarbeitung von Floatgläsern hängt vom Einsatzzweck (z.B. gewählter Rahmen und Fensterart). Eine allgemeingültige Aussage kann nicht getroffen werden.
Transport
Für den Transport von Verglasungen zum weiterverarbeitenden Unternehmen bzw. zur Baustelle kann keine allgemeingültige Aussage getroffen werden.
Quellen
Baustein-Merkheft BGI (Berufsgenossenschaftliche Information) 5084, Glaser- und Fensterbauarbeiten; Herausgeber: Berufsgenossenschaft der Bauwirtschaft, Berlin; www.bgbau.de; 2012 (Download)
Nutzung
Umwelt- und Gesundheitsrisiken Neuzustand
Schadstoffabgabe / Emissionen in den Innenraum
Eine Schadstoffabgabe von Glas in den Innenraum ist nicht zu erwarten.
Schadstoffabgabe / Emissionen in den Außenraum
Eine Schadstoffabgabe von Glas in den Außenraum ist nicht zu erwarten.
Umwelt- und Gesundheitsrisiken bei bestimmungsgemäßer Nutzung
Schadstoffabgabe / Emissionen in den Innenraum
Belastungen der Innenraumluft durch Glas im eingebauten Zustand sind nach heutigem Kenntnisstand nicht zu erwarten.
Eine Untersuchung über das Schadstoffemissionsverhalten von Baustoffen hat ergeben, dass Glas bedeutungslos für VOC-Emissionen im Innenraum ist.
Quelle:
Zellweger, C. et al; Schadstoffemissionsverhalten von Baustoffen. Methodik und Resultate; 1995; Bundesamt für Energiewirtschaft; Zürich
Schadstoffabgabe / Emissionen in den Außenraum
Gefährdungen für Wasser, Luft und Boden aus Glas im eingebauten Zustand sind nach heutigem Kenntnisstand nicht zu erwarten.
Umwelt- und Gesundheitsrisiken im Schadensfall
Brandfall
Glas ist weder brennbar noch entflammbar und kann daher auch keinen Rauch entwickeln. Durch seine Sprödigkeit kann Glas allerdings nur geringe Temperaturspannungen aufnehmen (Gefahr des Glasbruchs). Einer Temperaturdifferenz von mehr als 80K können nur spezielle Brandschutzgläser widerstehen.
Wassereinwirkung
Baugläser haben aufgrund ihres hohen Quarzsandanteils eine gute Wasserbeständigkeit. Im Schadensfall sind keine Emissionen zu erwarten.
Beständigkeit Nutzungszustand
Unter der Rubrik Baustoff- und Gebäudedaten / Nutzungsdauern von Bauteilen findet sich auf dem Informationsportal Nachhaltiges Bauen eine Datenbank mit Nutzungsdauerangaben von ausgewählten Bauteilen des Hochbaus für den Leitfaden „Nachhaltiges Bauen“.
→ Datenbank als PDF
Nachnutzung
Wiederverwendung
Bei zerstörungsfreiem Ausbau ist eine Wiederverwendung grundsätzlich möglich, wird aber kaum praktiziert (z.B. Abmessungsänderungen bei Isolierglas nicht möglich).
Stoffliche Verwertung
Glas lässt sich immer wieder einschmelzen, ohne seine Eigenschaften wesentlich zu verändern. Daher können aus Glasscherben wieder neue Glaserzeugnisse hergestellt werden. Altglas in der Glasschmelze verringert zudem den Rohstoff- und Energieaufwand bei der Glasherstellung.
Im Behälterglasbereich erreicht die Recyclingquote inzwischen bis zu 75%. Bei der stofflichen Verwertung von Glas ist jedoch die Sortenreinheit zu beachten, sodass es bei der Glasherstellung nicht zu Verunreinigungen kommt. Des Weiteren ist die Verwendung von Glas aus Rückbauprozessen nur bedingt möglich.
Da Floatgläser i.d.R. weiterverarbeitet werden und nur selten als Einfachscheibe Verwendung finden, ist ihr Anteil an den Glasbauabfällen gering. Sofern sie sortenrein und sauber gesammelt wurden und nicht mit glasfremden Stoffen versehen sind oder als Fertigprodukt (z.B. Isolierglas) zurückkommen, ist eine Wiederverwertung in der Floatwanne im Prinzip möglich.
In der Hauptsache fallen sortenreine Floatglasscherben als Verschnitt beim Glasherstellungs- und -verarbeitungsprozess an und werden als Produktionsabfälle ohne Aufbereitung in den Floatwannen wieder eingeschmolzen.
Weitere Informationen sind den Datenblatt Basisgläser zu entnehmen.
Energetische Verwertung
nicht möglich (mineralisch)
Beseitigung / Verhalten auf der Deponie
Baugläser können unter der Voraussetzung der Abwesenheit größerer Gewichtsanteile an Beschichtungen und Verbundanteilen (Folien, Randverbund usw.) wie Bauschutt deponiert werden. Im Allgemeinen wird jedoch eine stoffliche Verwertung gefordert.
Etwa 10 % der Glasabfalle werden deponiert.
EAK-Abfallschlüssel
siehe auch Lexikon / Abfallschlüssel
17 02 02 | Glas (Bau- und Abbruchabfälle) |
17 09 02 | für PCB- Isolierglast |
10 11 03 bis 10 11 16 | Abfälle aus der Herstellung von Glas- und Glaserzeugnissen |
z. B. 10 11 05 | Teilchen und Staub |
z. B. 10 11 10 | Gemengeabfall |
