Klinker

Produktgruppeninformation

Klinker

Begriffsdefinition

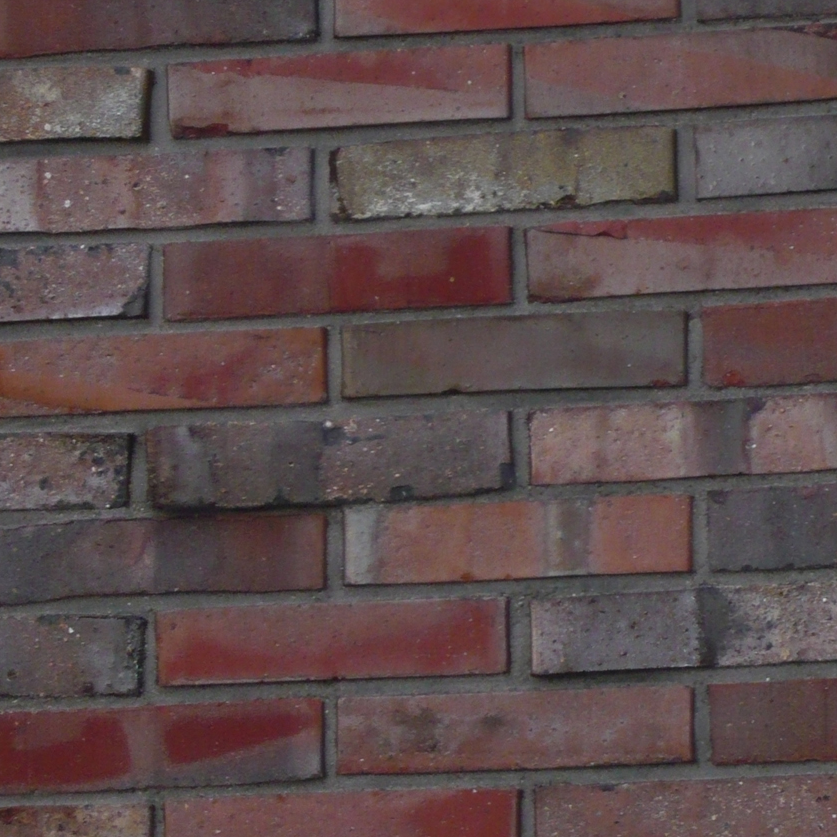

Vormauerziegel und Klinker sind Ziegel, deren Frostbeständigkeit durch Prüfung nachgewiesen ist.

Vormauerziegel sind kleinformatige Mauerziegel für die Außenschale eines zweischaligen Mauerwerks.

Klinker werden bei sehr hohen Temperaturen gebrannt. Dabei schließen sich die Poren des Materials, Oberfläche und Scherben werden dicht. Die Wasseraufnahme liegt dadurch bei maximal 7 Massenprozent.

Keramikklinker werden aus dichtbrennenden Tonen hergestellt, sodass die Wasseraufnahme auf etwa 6 Massenprozent gesenkt wird. Sie sind besonders widerständig gegenüber aggressiven Stoffen und mechanischer Oberflächenbeanspruchung.

Klinker weisen Druckfestigkeiten von ca. 28 N/mm², hochfeste Klinker von mind. 36 N/mm² und Keramikklinker von mind. 60 N/mm² auf.

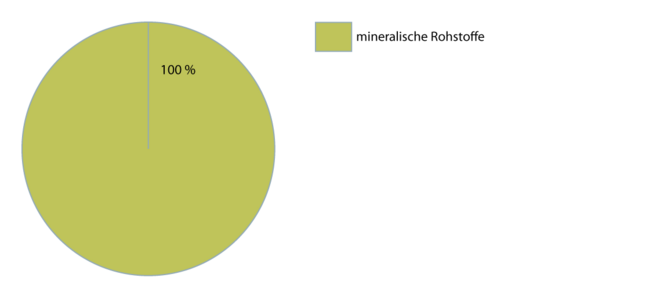

Wesentliche Bestandteile

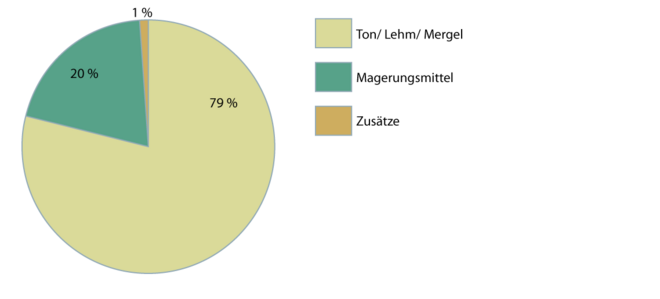

Vormauerziegel und Klinker bestehen wie alle Ziegel aus Ton, Lehm und Mergel.

Charakteristik

Klinker und Vormauerziegel sind frostbeständige Steine mit hohen Druckfestigkeiten. Auf Grund ihrer hohen Masse weisen sie eine hohe Wärmespeicherfähigkeit auf.

Besonders wichtige Eigenschaft hinsichtlich Umwelt- und Gesundheitsrelevanz

Die hohe Masse und die hohen Brenntemperaturen bedingen einen relativ hohen Energieeinsatz für die Herstellung.

Weiteres → Ziegel

Lieferzustand

Vormauerziegel und Klinker gibt es in einer Reihe von Formaten. Die Ziegelmaße sind in der DIN 105 Mauerziegel definiert.

Die überlieferten deutschen Formate basieren auf einem Maß von 125 mm (einschließlich Mörtelfuge). Die Maße von Steinen und Bauteilen ergeben sich aus dem Grundmaß bzw. einem geradzahligen Vielfachen. In Deutschland üblich sind das Normalformat (NF), das Dünnformat (DF) und das zweifache Dünnformat (2 DF).

Anwendungsbereiche (Besonderheiten)

Klinker werden als Vormauerziegel, als Belagssteine für Flächen- und Wegebefestigung oder zum Bau von Treppenstufen eingesetzt.

Quellen

Backstein-Kennwerte. Kap. 8.2.1. und 8.2.2. aus Backstein Planungsdaten, Online Quelle [abgerufen im August 2013]

Klinker
Klinker
Klinker

Umweltdeklarationen

Die folgende Tabelle liefert eine Übersicht zu Zeichen & Deklarationen, die für die Produktgruppe relevant sind. Neben Herstellererklärungen, Informationen in Sicherheitsdatenblättern (SDB) oder allgemeinen bauaufsichtlichen Zulassungen (abZ) können diese den Nachweis für umwelt- und gesundheitsrelevante Kriterien in Planung und Ausschreibung (s. Reiter Planungsgrundlagen) ermöglichen. Detaillierte Informationen finden sich außerdem in den einzelnen Produktgruppen.

Übersicht Umweltdeklarationen: Massivbaustoffe (ohne Beton)

Stand 04/2022



Kalksandsteine

Lehmbaustoffe

Porenbeton

Ziegel Mauersteine
mit integrierter
Wärmedämmung

  Umweltzeichen

Umweltzeichen gehören zu den freiwilligen Produktkennzeichnungen. Sie bieten die Möglichkeit, Unterschiede von Produkten innerhalb einer Produktgruppe hinsichtlich ihrer Umwelt- und Gesundheitsrelevanz festzustellen, auch wenn sie keine allgemeinverbindlichen Gebote oder Verbote aufstellen können. Inhalt aufklappen


Blauer Engel -
-

-

- -
Österreichisches Umweltzeichen - -

-

- -
EU Ecolabel (Blume) -
- - - -
Nordic Swan Ecolabel - - - - -
natureplus Umweltzeichen / Mauerwerk
(nur für Produkte aus nachwachsenden und/oder umweltverträglich gewonnenen mineral. Rohstoffen / mind. 85 Masse%)
-

(+)

derzeit nur Bauplatten

+

+

+

eco-INSTITUT-Label / Mineralische Bauprodukte +

(+)
derzeit nur Putze
+ + +
EMICODE / Raumlufthygiene - - - - -
Cradle to Cradle2 / Building supply & Materials (derzeit noch geringe Produktverfügbarkeit) (+) (+) + (+) (+)
  GISBAU Klassifizierungs-system

Das GISBAU Klassifizierungssystem ermöglicht es durch den GISCODE oder GISBAU Produktcode, Produkte von denen die gleichen Gesundheitsgefahren ausgehen, in einer Gruppe zusammenzufassen. Die Klassifizierung ist auf den Arbeitsschutz ausgerichtet. Gemäß Minimierungs- und Substitutionsgebot der Gefahrstoffverordnung (GefStoffV) ist grundsätzlich das Produkt mit den geringstmöglichen Belastungen zu verwenden. (siehe unten: Ersatzproduktgruppe prüfen?) Inhalt aufklappen



GISBAU Produkt-Code / GISCODE

Massivbaustoffe sind nicht im GISBAU-System klassifiziert. Informationen zu möglichen arbeitshygienischen Risiken (z.B. durch Staub beim Schneiden) siehe Reiter Verarbeitung.
  Umweltprodukt-deklaration (EPD)

Die Umweltproduktdeklaration (EPD = Environmental Product Declaration) eines Produktes macht Aussagen zum Energie- und Ressourceneinsatz und in welchem Ausmaß ein Produkt zu Treibhauseffekt, Versauerung, Überdüngung, Zerstörung der Ozonschicht und Smogbildung beiträgt. Außerdem werden Angaben zu technischen Eigenschaften gemacht, die für die Einschätzung der Performance des Bauproduktes im Gebäude benötigt werden, wie Lebensdauer, Wärme- und Schallisolierung oder den Einfluss auf die Qualität der Innenraumluft.1 Inhalt aufklappen


EPD1 + - + - -
Branchen-EPD1 - - - + +
  Umweltindikatoren

Einheitliche Werte zu Umweltindikatoren wie z.B Primärenergieaufwand, Abfall, Abiotischer Ressourcenverbrauch, Ozonabbaupotential, Treibhauspotential usw. liefert die Datenbank ÖKOBAUDAT des Informationsportals Nachhaltiges Bauen. Inhalt aufklappen


ÖKOBAUDAT-Datensätze 1.3.01. Kalksandstein 1.3.17. Lehmsteine 1.3.03. Porenbeton 1.3.02. Ziegel
Hinweis:
Da sich die verfügbare Datensatzanzahl regelmäßig ändert, werden an dieser Stelle nur die vorgesehenen Gliederungspunkte in den Kategorien der Datenbank genannt und keine Aussagen zur Verfügbarkeit von Datensätzen gemacht. Der Link ÖKOBAUDAT-Datensätze führt zur Datenbank, im "Kategorienbrowser" kann dann über die Gliederungspunkte nach aktuellen Datensätzen gesucht werden.
  Sonstige freiwillige Produkt-Deklarationen

Die Plattform baubook beispielsweise bietet für Händler und Hersteller von Bauprodukten die Möglichkeit einer online-Deklaration anhand von Kriterien, die derzeit vor allem in Österreich für die ökologische Ausschreibung verwendet werden. Inhalt aufklappen


baubook-Deklarationen

siehe baubook ÖkoBauKriterien / Produkte / Mauerwerk

+
Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe vorhanden
(+)
derzeit kein Produkt aus dieser Produktgruppe zertifiziert
-
Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe nicht vorhanden bzw. Produktgruppe nicht im Geltungsbereich
./.
Zeichen / Label für diese Produktgruppe nicht relevant
x
Produkte aus dieser Produktgruppe können die Kriterien des Zeichens/Labels definitionsgemäß nicht erfüllen

1 Die hier als vorhanden markierten EPDs und Branchen-EPDs sind als Auswahl ohne Anspruch auf Vollständigkeit zu verstehen und finden sich z.B. auf den Seiten des IBU Institut Bauen und Umwelt e.V.

2 Bei Cradle to Cradle-Zertifizierungen gibt es insgesamt 4 Bewertungsstufen von Bronze bis Platin in 5 Kategorien. Zur Einordnung der Qualität gehört also immer auch das tatsächlich erreichte Bewertungsniveau, was z.B. bei Bronze (insbesondere in Material Health) noch relativ niedrig ist! Die Produktverfügbarkeit ist noch sehr gering!

Klinker

Bewertungssystem

Bewertungssystem Nachhaltiges Bauen (BNB)


  Wofür steht das Bewertungssystem Nachhaltiges Bauen (BNB)? Inhalt aufklappen


Mit dem Bewertungssystem Nachhaltiges Bauen für Bundesgebäude (BNB) steht ein zum Leitfaden Nachhaltiges Bauen ergänzendes, ganzheitliches, quantitatives Bewertungsverfahren zur Verfügung.
Das BNB zeichnet sich durch einen Kriterienkatalog aus, mit dem Gebäude nach ökologischen, ökonomischen und soziokulturellen Qualitäten, sowie den technischen und prozessualen Aspekten bewertet werden. Im Rahmen des Bewertungssystems gibt es auch einige Kriteriensteckbriefe, die sich direkt oder indirekt auf Baustoffe beziehen.
Ausführliche Informationen zum BNB-System siehe www.nachhaltigesbauen.de

  Welche Informationen liefert WECOBIS für BNB im Reiter BNB-Kriterien? Inhalt aufklappen


WECOBIS führt in den Datenblättern der Bauproduktgruppen umfangreiche Informationen zur Beantwortung der verschiedenen Fragestellungen im Hinblick auf Umwelt- und Gesundheitsaspekte. Im Reiter BNB-Kriterien bietet WECOBIS gezielt Antworten auf Fragestellungen baustoffrelevanter Steckbriefe. Durch die Bündelung von Aspekten z.B. bzgl. der Risiken für die lokale Umwelt, Fragen zur Innenraumhygiene und der Thematik Rückbau, Trennung, Verwertung gibt WECOBIS gezielte Hilfestellung bei der Einordnung einzelner Baustoffe. Tiefergehende Informationen finden sich über die Verknüpfungen in den jeweiligen Datenblättern.
Hinweis: Eine abschließende Beurteilung im Rahmen des Bewertungssystems und der genannten Kriterien erfolgt jedoch grundsätzlich in Abhängigkeit weiterer baulicher Gegebenheiten (z.B. eingebaute Menge).

BNB-Kriterium BN_1.1.6 Risiken für die lokale Umwelt (Neubau)


  Welche Ziele werden mit BNB-Kriterium BN_1.1.6 verfolgt? Inhalt aufklappen


BNB-Kriterium BN_1.1.6 zielt auf die Reduzierung bzw. Vermeidung von Stoffen und Produkten beim Neubau, die aufgrund ihrer stofflichen Eigenschaften oder Rezepturbestandteile ein Risikopotenzial für Grundwasser, Oberflächenwasser, Boden und Luft (auch Innenraumluft) enthalten. Das Kriterium teilt die Anforderungen in 5 Qualitätsniveaus ein. Die Einordnung orientiert sich an Aufwand und Schwierigkeitsgrad der praktischen Umsetzung sowie an der ökologischen Bedeutung der Substitution eines Stoffes.

Für den Umgang mit Materialien im Bestand und deren Einordnung ist Kriteriensteckbrief BK_1.1.6. heranzuziehen.
Weitere Informationen zu den Einzelkriterien siehe BN_1.1.6 Risiken für die lokale Umwelt (Neubau) und BK_1.1.6 Risiken für die lokale Umwelt (Komplettmodernisierung)

Einordnung Massivbaustoffe (einschl. Beton)

Stand 05/2021 (Steckbriefversion V 2015)

Für Massivbaustoffe (Beton, Mauersteine, Lehmbaustoffe) gelten zur Zeit keine spezifischen Anforderungen hinsichtlich BNB-Kriterium 1.1.6. Es empfiehlt sich aber auch hier mindestens die gemäß Qualitätsniveau 1 geforderte Dokumentation der eingesetzten Produkte (s.u. Link zu Textbausteinen).
Die vollständige Dokumentation der verbauten Materialien ist ein wichtiger Baustein des kreislauffähigen Bauens. In BNB_5.2.2 "Qualitässicherung der Bauausführung" wird damit das höchste Anforderungsniveau erfüllt.

Für Schalöle gelten die Anforderungen für "Betontrennmittel" (s.u.).

→ Planungs- und Ausschreibungshilfen mit Textbausteinen

Tabellarische Übersichten mit allen Einzelanforderungen sind im WECOBIS Modul Planung & Ausschreibung (P&A) zu finden. Man findet dort auch detaillierte Informationen zu den Nachweismöglichkeiten (z.B. über andere Produktkennzeichnungen) und damit zur Prüfung der angebotenen Produkte, außerdem ausführliche Erläuterungen zu den Anforderungen und die zugehörigen Textbausteine (auch als PDF-Download):
QN1 Produktdokumentation als übergeordnete Anforderung
Betontrennmittel

BNB-Kriterium BK_1.1.6 Risiken für die lokale Umwelt (Komplettmodernisierung)



  Welche Ziele werden mit BNB-Kriterium BK_1.1.6 verfolgt? Inhalt aufklappen


Im Falle einer Sanierungsmaßnahme wird BN_1.1.6 ergänzt durch das BNB-Kriterium BK_1.1.6. Dieses zielt auf die Adressierung und Ausschleusung von Materialien in der bestehenden Bausubstanz, die ein Risikopotenzial für Mensch und Umwelt darstellen. Die Bewertung erfolgt anhand einer Einstufung der Baumaterialien in ein vorgegebenes Schadstoffkataster mit 14 Schadstoffgruppen aufgrund ihres Schädigungspotentials und der jeweiligen Sanierungsmaßnahmen. Das Kriterium teilt die Anforderungen in 4 Qualitätsniveaus ein. Die Einordnung orientiert sich an Aufwand und Schwierigkeitsgrad der praktischen Umsetzung sowie an der ökologischen Bedeutung er Substitution eines Stoffes.

Weitere Informationen zu den Einzelkriterien im Bestand siehe BK_1.1.6 Risiken für die lokale Umwelt (Komplettmodernisierung). Für den Einbau von neuen Materialien gilt BN_1.1.6 Risiken für die lokale Umwelt (Neubau).

Die in den WECOBIS-Baustoffinformationen beschriebenen Produktgruppen behandeln nur aktuell am Markt befindliche Baustoffe. Dabei handelt es sich in aller Regel nicht mehr um dieselben Produkte, die z.B. einem Schadstoffkataster gemäß BNB-Kriteriensteckbrief BK_1.1.6 zugeordnet werden müssen.
Eine Einordnung hinsichtlich BK_1.1.6 erfolgt daher in WECOBIS in eigenen Datenblättern zum Bestand. Dort findet man Informationen zu Materialien, die in der Regel nicht mehr auf dem Markt sind, jedoch bei Umbau- oder Renovierungsmaßnahmen als Rückbaumaterial anfallen können.

Einordnung Massivbaustoffe im Bestand (einschl. Beton)

Für Massivbaustoffe findet man die entsprechenden Informationen gesammelt für die ganze Obergruppe unter Massivbaustoffe im Bestand.

BNB-Kriterium BN_3.1.3 - Innenraumhygiene


  Welche Ziele werden mit BNB-Kriterium BN_3.1.3 verfolgt? Inhalt aufklappen


Ziel des BNB-Kriteriums 3.1.3 ist die Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten, die zu keinen negativen Effekten hinsichtlich der Befindlichkeit der Raumnutzer führt, die hygienische Sicherheit garantiert und somit möglichst auch eine empfundene hohe olfaktorische Luftqualität gewährleistet.
Die Bewertung erfolgt anhand der Berechnung der personenbezogenen Luftwechselrate sowie anhand von Raumluftmessungen auf den Formaldehyd- und TVOC-Gehalt.
Erfahrungsgemäß lassen sich die Referenz- und Zielwerte dann erreichen, wenn die Auswahl und Verwendung der eingesetzten Materialien auf einem ganzheitlichen Konzept zur Vermeidung von Emissionen aus Bauprodukten basiert und der Einsatz emissionsarmer Materialien die Bauphase begleitend dokumentiert wird. BNB-Kriterium 3.1.3 steht deshalb in engem Zusammenhang mit der Erfüllung der Einzelkriterien für BNB-Kriterium 1.1.6.
Weitere Informationen zu den Einzelkriterien siehe BN_3.1.3 Innenraumhygiene (Neubau)

An dieser Stelle findet man eine grobe Übersicht zu den in BNB_BN_3.1.3 adressierten Emissionen. Sofern relevant, finden sich ausführlichere Informationen in anderen WECOBIS-Reitern:
→ Reiter Planungsgrundlagen / ggf. Infos zu Alternativen hinsichtlich Umwelt- und Gesundheitsrelevanz
→ Reiter Verarbeitung, Nutzung, Nachnutzung / lebenszyklusspezifische Informationen
Hinweis:
Neben der inhaltlichen Zusammensetzung kann für die Wirkung eines Baustoffes immer auch die Einbausituation vor Ort (eingebaute Menge, Raumgröße, Klima, Temperaturen etc.), sowie die Verarbeitung und Wechselwirkung mit anderen Materialien entscheidend sein.

Einordnung Massivbaustoffe (einschl. Beton)

Aus den Massivbaustoffen selbst ist produktionsbedingt keine relevante VOC- / Formaldehyd-Abgabe zu erwarten. Das gleiche gilt für mineralische Mörtel. Dies sind in der Regel Mörtel, Kleber, Spachtelmassen etc. die trocken, in Pulverform konfektioniert sind und mit Wasser angerührt werden.
Es müssen aber auch die Hilfsstoffe, der gesamte Wandaufbau und alle unter diese Gruppe fallenden Produkte betrachtet werden.
Insbesondere pasteuse Mörtel, Kleber, Spachtelmassen, staubbindende Anstriche und Imprägnierungen enthalten in der Regel Kunstharzbindemittel. Hier kann die  VOC- / Formaldehyd-Emission sehr unterschiedlich ausfallen.

Produktgruppe Zu erwartende VOC-Emissionen Zu erwartende Formaldehyd-­Emissionen
Beton (Frischbeton, Betonfertigteile) keine keine
Betonzusatzmittel keine keine
Betonzusatzstoffe keine keine
Kalksandsteine keine keine
Lehmbaustoffe keine keine
Lehmbaustoffe keine keine
Porenbeton keine keine
Ziegel (Klinker, porosierte Ziegel) keine keine
Mauersteine mit integrierter Wärmedämmung keine keine
Tabelle 1.5.8: Übersicht möglicher VOC- und Formaldehyd-Emissionen
keine
Die Produktgruppe enthält kein Formaldehyd oder keine VOC.
möglich
Die Produkte der Produktgruppe unterscheiden sich bezüglich der zu erwartenden VOC- oder Formaldehyd-Emissionen.
hoch
Die Produktgruppe verursacht grundsätzlich hohe VOC-Emissionen oder Formaldehyd-Emissionen. Alternativen sind vorzugsweise in der Wahl funktional gleichwertiger Baustoffe anderer Produktgruppen oder anderer Konstruktionen zu suchen.

BNB-Kriterium BN_4.1.4 - Rückbau, Trennung, Verwertung


  Welche Ziele werden mit BNB-Kriterium BN_4.1.4 verfolgt? Inhalt aufklappen


Im BNB Kriteriensteckbrief 4.1.4 werden Konstruktionen nach ihrer Rückbaubarkeit, Trennbarkeit und Verwertbarkeit eingestuft.
WECOBIS kann eine aktuelle Information über mögliche Umwelt- und Gesundheitsgefährdungsaspekte im Zuge von Rückbau und Entsorgung auf Bauproduktgruppenebene geben. Eine Betrachtung von ganzen Konstruktionen kann derzeit in WECOBIS noch nicht erfolgen. Ein Bauteilmodul ist jedoch in planung. Ergänzend zu Leitfäden und Arbeitshilfen helfen die bauproduktgruppenspezifischen Aspekte dem Koordinator jedoch auch jetzt schon, die Komponenten Umwelt und Gesundheit für den Steckbrief 4.1.4 einzuordnen.
Weitere Informationen zu den Einzelkriterien siehe BN_4.1.4 – Rückbau, Trennung, Vewertung

Für die Bewertung der Rückbaubarkeit wirkt sich der Einsatz abfallarmer Konstruktionen, die die Möglichkeit eines sortenreines Rückbaus erlauben, günstig aus. Die Rückbaubarkeit beschreibt den Aufwand, der für Demontage oder Abbruch eines Bauteils aus dem Gebäudeverband nötig ist. Die Sortenreinheit beschreibt den Aufwand, der für die sortenreine Trennung mehrschichtiger und / oder inhomogener Bauteile anfällt.
Für die Bewertung der Verwertbarkeit der Baustofffraktionen gelten die zur Zeit der Bewertung am Markt aktuell verfügbaren technischen Verfahren. Eine bessere Verwertbarkeit / höherwertige Verwertung führt tendenziell zu einer Aufwertung. Eine theoretische aber nicht realisierte Verwertbarkeit führt tendenziell zu einer Abwertung. Alternativ können bei Bauteilen mit langer zu erwartender Nutzungsdauer Forschungsvorhaben, die praktikable Lösungsmöglichkeiten in absehbarer Zeit zur Verfügung stellen können, positiv bewertet werden.

Weitere Informationen z.B. zu den Verwertungsmöglichkeiten, Deponieverhalten, Abfallschlüssel → Reiter Nachnutzung

Einordnung Massivbaustoffe (einschl. Beton)

Rückbaubarkeit und Sortenreinheit

Für die Bewertung der Rückbaubarkeit wirkt sich der Einsatz abfallarmer Konstruktionen, die die Möglichkeit eines sortenreines Rückbaus erlauben, günstig aus. Die Rückbaubarkeit beschreibt den Aufwand, der für Demontage oder Abbruch eines Bauteils aus dem Gebäudeverband nötig ist.
Die Sortenreinheit beschreibt den Aufwand, der für die sortenreine Trennung mehrschichtiger und / oder inhomogener Bauteile anfällt.

Die Einordnung der Massivbaustoffe erfolgt hier zunächst anhand der Bauelemente entsprechend BNB-Kriterium 4.1.4. Es wird dargestellt, welche Einflussfaktoren sich wie auf die Bewertung auswirken können.

Produktgruppe

Bauelement

Einflussfaktoren auf die Bewertung
der Bauelemente in BNB 4.1.4

Beton (Frischbeton, Betonfertigteile Gründungen
  • Verzahnung mit dem Baugrund
  • Bitumen-/
    Kunststoffbahnbeschichtung
  • Dämmstoff verklebt / verzahnt
  • Lage der Wärmedämmung

Gründungen von Bauwerken werden überwiegend aus den Baustoffen Beton oder Stahlbeton hergestellt. Für den Rückbauaufwand ist in erster Linie die Verzahnung mit dem Baugrund maßgeblich. Je tiefer das Fundament in den Baugrund eingreift, desto aufwendiger ist der Rückbau.
Für die Recyclingqualität von (Flach-)gründungen ist außerdem von Bedeutung, ob auf dem Beton eine Bitumenbeschichtung oder Kunststoffbahnbeschichtung aufgeklebt wurde oder nicht. Mit Bitumen oder Kunststoffbahnen verunreinigter Betonabbruch wird in der Regel wenn überhaupt nur für mindere Verwertungszwecke (Verfüllungen im Außenraum) eingesetzt.
Bei wärmegedämmten Flachgründungen hängt die Verwertbarkeit der Bodenplatte und des Dämmstoffs auch davon ab, ob die beiden miteinander verbunden (verklebt oder verzahnt sind) und ob der Dämmstoff ober- oder unterhalb der Gründung angebracht wurde.
Beton (Frischbeton, Betonfertigteile Keller-Außenwände
  • Wasserdurchlässigkeit /
    Abdichtung
  • Perimeterdämmung

Keller-Außenwände bestehen im Verwaltungsbau überwiegend aus Beton oder Stahlbeton. Unterschieden werden Konstruktionen ohne Anforderungen an die Wasserundurchlässigkeit, wasserundurchlässige Konstruktionen (WU-Beton) und wasserdichte Konstruktionen mit Bitumenbahnenabdichtung, Kunststoffbahnenabdichtung oder Dickbitumenabdichtung. Diese Abdichtungen mindern, wie oben erwähnt, die Recyclingqualität des Betons.
Bei beheizten Kellern gibt es in der Regel eine weitere zu berücksichtigende Stoffkomponente in Form einer mit Tragschicht und Abdichtung verklebten Perimeterdämmung.
Beton (Frischbeton, Betonfertigteile)

Kalksandsteine

Lehmbaustoffe

Porenbeton

Ziegel (Klinker, porosierte Ziegel)

Mauersteine mit integrierter Wärmedämmung


Außenwände
  • Lösbare Fertigteilkonstruktionen
  • Störstoffe wie Wärmedämm-
    verbundsysteme

Außenwände werden unterschieden in Systemfassaden, die als Fertigteilmodul vorgehängt werden, und Lochfassaden, die aus mehreren Funktionsschichten bestehen. Lochfassaden werden zusätzlich ausgehend vom Baustoff der Tragschicht in Bauteile mit und ohne (die Recyclingfähigkeit einer Fraktion mindernde) Störstoffe eingeteilt.
Die Rückbaufähigkeit wird durch lösbare Fertigteilkonstruktionen prinzipiell erleichtert. Störstoffe wie aufgeklebte Wärmedämmverbundsysteme können die sortenreine Rückbaufähigkeit und Recyclingfähigkeit der Tragschicht beeinträchtigen.
Beton (Frischbeton, Betonfertigteile)   Decken
  • Lösbare
    Fertigteilkonstruktionen
  • Störstoffe

Decken bestehen in der Regel aus mehreren Funktionsschichten. Zur Einschätzung der Verwertbarkeit werden Deckenaufbauten, ausgehend vom Baustoff der Tragschicht, in Bauteile mit und ohne Störstoffe eingeteilt. Die Bewertung der Sortenreinheit wird anhand der Rückbauaufwände der Schichten beurteilt. Die Rückbaufähigkeit wird durch lösbare Fertigteilkonstruktionen prinzipiell erleichtert. In den Estrich eingebundene Heizungsrohre oder Bewehrung bzw. am Ausbruchmaterial anhaftende Dämmstoffe, Trennschichten oder Oberflächenaufbauten (Fliesen etc.) erschweren die sortenreine Verwertung oder machen diese z. T. unmöglich.
Beton (Frischbeton, Betonfertigteile

Kalksandsteine

Lehmbaustoffe

Porenbeton

Ziegel (Klinker, porosierte Ziegel)

Mauersteine mit integrierter Wärmedämmung

Innenwände
  • Tragende / nichttragende Wände
  • Trockenbau / traditionelle
    Massivbauweise
  • Störstoffe

Innenwände werden in tragende und nichttragende Wände unterschieden. Bei nicht tragenden Konstruktionen wird weiterhin in Trockenbau und traditionelle Massivbauweise unterteilt. Letztere unterscheiden sich unwesentlich von tragenden Massivwänden und werden bezüglich Sortenreinheit und Verwertbarkeit - ebenfalls ausgehend von der Tragschicht - in Bauteile mit und ohne Störstoffe (z.B. Putze) unterschieden.
Beton
(Frischbeton, Betonfertigteile)
Dächer
  • Flach-/Steildächer
  • Witterungsschutzschicht
  • Lage der Wärmedämmung
  • Flachdächer:
    Deckenunterkonstruktionen bzw.
    -schichten
    mit/ohne Störstoffe

Dächer werden nach ihrer Konstruktionsform, der Art der Witterungsschutzschicht und der Lage der Wärmedämmung aufgeteilt:
  • Steildächer mit Deckung und Dämmung der obersten Geschossdecke
  • Steildächer mit Deckung und Dämmung des Daches
  • Flach- und Steildächer mit Abdichtung auf der Dämmung
  • Flachdächer mit Abdichtung oberhalb der hinterlüfteten Dämmung
  • Flachdächer mit Abdichtung unter der Dämmung
  • Flachdächer mit Abdichtung zwischen der Dämmung

Zusätzlich wird bei Flachdächern zwischen Deckenunterkonstruktionen bzw. -schichten mit und ohne Störstoffe unterschieden.
Die Recyclingqualität der für Dächer eingesetzten Massivbaustoffe hängt vor allem davon ab, ob die Isolierung (Abdichtung oder Dämmstoff) verklebt oder lose verlegt wurde. Mit Bitumen oder Kunststoffbahnen verunreinigter Betonabbruch wird in der Regel wenn überhaupt nur für mindere Verwertungszwecke (Verfüllungen im Außenraum) eingesetzt.

Verwertbarkeit

Für die Bewertung der Verwertbarkeit der Baustofffraktionen gelten die zur Zeit der Bewertung am Markt aktuell verfügbaren technischen Verfahren. Eine bessere Verwertbarkeit / höherwertige Verwertung führt tendenziell zu einer Aufwertung. Eine theoretische aber nicht realisierte Verwertbarkeit führt tendenziell zu einer Abwertung. Alternativ können bei Bauteilen mit langer zu erwartender Nutzungsdauer Forschungsvorhaben, die praktikable Lösungsmöglichkeiten in absehbarer Zeit zur Verfügung stellen können, positiv bewertet werden.

Verwertungs- / Beseitigungswege Hochwertige Verwertung Minderwertige Verwertung Energetische Verwertung Deponierung

Beton (Frischbeton1, Betonfertigteile1, einschl. Betonzusatzmittel1 und Betonzusatzstoffe1)

möglich möglich nicht möglich möglich (Inertabfall)

Kalksandsteine

theoretisch möglich2 möglich nicht möglich möglich (Inertabfall)

Lehmbaustoffe

möglich möglich nicht möglich möglich3

Porenbeton

theoretisch möglich2 möglich nicht möglich möglich (Inertabfall)
Ziegel (Klinker, porosierte Ziegel) theoretisch möglich2 möglich4 nicht möglich möglich (Inertabfall)

Mauersteine mit integrierter Wärmedämmung


Hochwertige Verwertung
Die Produktgruppe wird zur Herstellung gleichwertiger Produkte als wesentlicher Bestandteil des Endprodukts eingesetzt.
Minderwertige Verwertung
Die Produktgruppe wird zur Herstellung untergeordneter Produkte als wesentlicher Bestandteil des Endprodukts eingesetzt.
Energetische Verwertung
Die Produktgruppe wird in einer Verbrennungsanlage energetisch verwertet.
Deponierung
Die Produktgruppe wird ggf. nach thermischer Vorbehandlung deponiert.

Eine Wiederverwendung von Frischbeton ist in Betonwerken unter Zusatz von Recyclinghilfen möglich. Ansonsten wird Altbeton nach entsprechender Aufbereitung als rezyklierte Gesteinskörnung für Beton eingesetzt. Haupteinsatzbereich ist der Straßenbau. Die Ablagerung von Betonabbruch ist aufgrund der stofflichen Verwertungsmöglichkeiten stark rückläufig.
Betonelemente können eventuell wiederverwendet werden. Eine Verwertung von Beton als Zuschlagstoff für neue Betonbauteile ist mit Einschränkungen möglich. Der Einsatz von Betonzusatzmitteln und Betonzusatzstoffen beeinträchtigt die Recyclingfähigkeit und Deponierbarkeit von Beton nicht. Die sowieso erforderliche Dokumentation der Nachweise der ggf. bestehenden bauaufsichtlichen Anforderungen hinsichtlich Umweltschutz nach MVVTB erleichtert die spätere Nachnutzung.
2 Verunreinigungen durch Mörtel- und Putzreste erschweren die sortenreine Trennung und Verwertung, auch Wärmedämmverbundsysteme wirken sich nachteilig auf die stoffliche Verwertbarkeit aus. Sortenreiner Ziegelabbruch wird als Ziegelmehl in den Produktionsprozess rückgeführt oder zerkleinert bzw. gemahlen im Wegebau verwendet. Für eine Wiederverwendung müssten Steine bzw. Ziegel unzerstört ausgebaut werden können.
3 Lehmbaustoffe können je nach Erfüllung der Zuordnungskriterien in die jeweilige Deponieklasse bzw. erst nach Vorbehandlung deponiert werden.
4 Nicht frostschutztauglich

Weitere Informationen zur Nachnutzung (z.B. Details zu den Verwertungsmöglichkeiten, Deponieverhalten, Abfallschlüssel) → Reiter Nachnutzung

Quellen

Bewertungssystem Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Kriterium 1.1.6 Risiken für die lokale Umwelt, abrufbar unter BNB_BN_1.1.6 Version V 2015 (Online-Quelle)

Bewertungssystems Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Version 2011_1, Kriterium 3.1.3 Innenraumhygiene, abrufbar unter BNB_BN2011-1_313 (Online-Quelle)

Bewertungssystems Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Version 2011_1, Kriterium 4.1.4 Rückbau, Trennung und Verwertung, abrufbar unter BNB_BN2011-1_414 (Online-Quelle)

Mötzl, Pladerer et al.: Assessment of Buildings and Constructions (ABC) – Disposal. Maßzahlen für die Entsorgungseigenschaften von Gebäuden und Konstruktionen für die Lebenszyklusbewertung. Berichte aus Energie- und Umweltforschung, 30.12.2009

Klinker

Technisches

Baustoffklasse nach DIN 4102-1

A1, nicht brennbar

Euroklasse nach DIN EN 13501-1

A1, nicht brennbar

Mittlere Scherbenrohdichte bei Klinkern: 1900 kg/m3
Mittlere Scherbenrohdichte bei Keramikklinkern: 2000 kg/m3

Technische Regeln (DIN, EN)

Ziegel

Bauregelliste

Das Deutsche Institut für Bautechnik stellt in den Bauregellisten A, B und C die technischen Regeln für Bauprodukte und Bauarten sowie bauaufsichtlich geregelte und nicht geregelte Bauprodukte und Bauarten auf.
Nach Zustimmung der obersten Bauaufsichtsbehörden der Länder wird die Bauregelliste bekannt gegeben. Erwerb und weiterführende Informationen zu Bauregelliste und ihren Regelungsbereichen siehe unter → www.dibt.de
Eine Darstellung und Erläuterungen zur Klassifizierung von Bauprodukten siehe im Lexikon → Klassifizierung von Bauprodukten

Listung in der Bauregelliste 2013:

  • Keramikklinker, DIN 105-100, Bauregelliste A Teil 1 lfd.-Nr. 2.1.4

Ziegel

Quellen

Backstein-Kennwerte. Kap. 8.2.1. und 8.2.2. aus Backstein Planungsdaten, Online-Quelle [abgerufen im August 2013]

Klinker

Literaturtipps

Backstein Planungsdaten (Online Architektenordner)

Klinker

Rohstoffe / Ausgangsstoffe

Hauptbestandteile

Klinker 2.1.1

Die Zusammensetzung des Rohmaterials zur Klinkerherstellung beträgt beispielsweise:

Ton/Lehm/Mergel:

79 %

Magerungsmittel (→ Ziegel):

20 %

Zusätze

1 %

Als Zusätze können z.B. Bariumcarbonat (verhindert Ausblühungen), Plastifizierer (Zugabe kleiner 1 Gew.-%), Bentonit (kleine Mengen) sowie  Metalloxide zur Färbung eingesetzt werden.

Umwelt- und Gesundheitsrelevanz

Klinker 2.1.2

Zusammensetzung eines Klinkers nach Rohstoffherkunft

Gewinnung der Primärrohstoffe

Ziegel

Verfügbarkeit

Ziegel

Verwendung von Recyclingmaterialien / Produktionsabfällen

Ziegel

Radioaktivität

Ziegel

Landinanspruchnahme (Landuse)

Ziegel

Klinker

Herstellung

Prozesskette

Ziegel

Herstellungsprozess

Mechanische Aufbereitung, Mischung und Durchfeuchtung des Tons. Bei sehr feinkörnigen Tonen werden zur Magerung Sande und / oder Kalk zugegeben. Bis zur Verarbeitung wird der Ton in sog. Mauksilos zwischengelagert.

Zur Bindung der im Ton / Lehm enthaltenen Salze wird in kleinen Mengen Bariumkarbonat zugesetzt,  ggf. werden weitere Zusatzstoffe (siehe Rohstoffe) in kleinen Mengen zugesetzt.

Die aufbereitete Werksmasse wird entweder in Strangpressen geformt oder in einzelne Formen gepresst und in Trockenkammern gelagert. Im Anschluß erfolgt die Oberflächenbehandlung und Farbgebung der Verblender und Klinker.

Vormauerziegel werden im Tunnelofen bei ca. 1000°C gebrannt. Beim Klinker geht man mit der Brenntemperatur (ca. 1150 - 1300 °C) bis zur Sintergrenze (ab 1000°C), wodurch sich die Kristallstruktur verändert. Das Sintern beschreibt ein beginnendes Schmelzen einzelner Phasen mit Verdichtung der Masse. Es entsteht eine glasartige Struktur, nichtgeschmolzene Kristalle und Poren werden eingeschlossen. Dadurch ist die Wasseraufnahme des Ziegels nach dem Brand deutlich reduziert.

Umweltindikatoren / Herstellung

Einheitliche Werte zu Umweltindikatoren (z.B. Primärenergieaufwand, Treibhauspotential) liefert die Datenbank ÖKOBAUDAT des Informationsportals Nachhaltiges Bauen. Die ÖKOBAUDAT stellt Umweltprofile für Bauprodukte bereit, die als erforderliche Datengrundlage für die Ökobilanzierung (Lebenszyklusanalyse) von Gebäuden eingesetzt werden. Für Bauprodukte gibt es Herstellungs- und End-of-Live-Datensätze. → Datenbank der ÖKOBAUDAT

In der Herstellung von Bauprodukten ist ein großer Anteil der verursachten Umweltbelastungen auf den Verbrauch von nicht erneuerbaren Energieträgern zurückzuführen. Der in den Datensätzen geführte "kumulierte Primärenergieaufwand nicht erneuerbar" (Graue Energie, PENRT) ist daher ein wichtiger Umweltindikator für den Ressourcenverbrauch und i.d.R. gleichgerichtet mit dem Treibhauspotential (GWP), einem wichtigen Indikator der Umwelt(aus)wirkungen.
Informationen zu ÖKOBAUDAT-Datensätzen im Zusammenhang mit dieser Produktgruppe finden sich in WECOBIS unter Fachinformationen / Reiter Zeichen & Deklarationen → Übersicht Umweltdeklarationen / Umweltindikatoren.

Energieaufwand

Ziegel

Charakteristische Emissionen

Ziegel

Maßnahmen Gesundheitsschutz

Ziegel

Maßnahmen Umweltschutz

Ziegel

Transport

Ziegel

Klinker

Verarbeitung

Technische Hinweise / Verarbeitungsempfehlungen

Ziegel

Arbeitshygienische Risiken

Allgemeines

Ziegel

AGW-Werte

Ziegel

REACH / CLP - Informationspflicht zu SVHC

Die REACH-Verordnung regelt die Herstellung, das Inverkehrbringen und den Umgang mit Industriechemikalien. Zur Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen, dient die CLP-Verordnung (Verordnung über die Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen), um ein hohes Schutzniveau für die menschliche Gesundheit und die Umwelt zu gewährleisten.
Wird ein Produkt nicht als Stoff oder Gemisch, sondern als Erzeugnis eingestuft, ist kein Sicherheitsdatenblatt (SDB) erforderlich und Gefahrstoffbezeichnungen entfallen. Lediglich besonders besorgniserregende Stoffe (SVHC) > 0,1 Gew.-% müssen ausgewiesen werden. Für diese Informationen besteht eine Auskunftspflicht, die allerdings für alle Bauprodukte (Gemische und Erzeugnisse) gilt, die unter den Geltungsbereich der Bauproduktenverordnung (BauPVO) fallen. Sie müssen für Erzeugnisse aber nicht in Form eines Sicherheitsdatenblattes nach den Kriterien des Anhangs II der REACH-Verordnung gegeben werden. Für Verbraucher muss die Informationsweitergabe auch nur auf Anfrage beim Hersteller erfolgen.

Bauprodukte wie z.B. Bauplatten, Bodenbeläge, Dämmstoffe, Mauersteine, Betonfertigteile oder Verglasungen werden als Erzeugnis eingestuft.

Informationen und Unterstützung zu den Auskunftsrechten findet man beim Umweltbundesamt / REACH / Auskunftspflichten.

Einstufungen und Gesundheitsgefahren nach GISBAU

Ziegel

Emissionen

Aus handelsüblichen Ziegeln emittieren - mit Ausnahme von Staub (→ Ziegel, Rubrik „AGW“) - auch bei der Bearbeitung keine gesundheitsgefährdenden Substanzen.

Umweltrelevante Informationen

Energiebedarf

Der Energiebedarf für die Verarbeitung ist vernachlässigbar (ev. Mischen von Mörtel, Schneiden der Ziegel).

Wassergefährdung

Von einer Wassergefährdung im Zusammenhang mit der Ziegelverarbeitung ist nicht auszugehen.

Transport

Ziegel sind üblicherweise lokal verwendete Baustoffe, die Transportweiten sind diesfalls gering.

Klinker

Nutzung

Umwelt- und Gesundheitsrisiken Neuzustand

Schadstoffabgabe / Emissionen in den Innenraum

Siehe Umwelt- und Gesundheitsrisiken bei bestimmungsgemäßer Nutzung

Schadstoffabgabe / Emissionen in den Außenraum

Es ist mit keiner Schadstoffabgabe bzw. mit keinen Emissionen in den Außenraum zu rechnen.

Umwelt- und Gesundheitsrisiken bei bestimmungsgemäßer Nutzung

Schadstoffabgabe / Emissionen in den Innenraum

Aufgrund der Abwesenheit flüchtiger Stoffe verhält sich Klinker sowohl im Neuzustand als auch während der Nutzungsphase unproblematisch hinsichtlich Emissionen von Schadstoffen in den Innenraum.

Bei den derzeit handelsüblichen Bauproduktgruppen sind aus Sicht des Strahlenschutzes keine Einschränkungen erforderlich. Mögliche Dosisbeiträge durch Gammastrahlung und Radonexhalationaus Baumaterialien siehe Ziegel, Radioaktivität.

Schadstoffabgabe / Emissionen in den Außenraum

Es ist mit keiner Schadstoffabgabe bzw. mit keinen Emissionen in den Außenraum zu rechnen.

Umwelt- und Gesundheitsrisiken im Schadensfall

Brandfall

Klinker ist als „nicht brennbar“ in Baustoffklasse A1 eingeordnet. Im Brand entstehen keine umwelt- und gesundheitsschädigenden Gase aus dem Klinker.

Wassereinwirkung

Es werden keine Stoffe ausgewaschen, die wassergefährdend sein können.

Beständigkeit Nutzungszustand

Unter der Rubrik Baustoff- und Gebäudedaten / Nutzungsdauern von Bauteilen findet sich auf dem Informationsportal Nachhaltiges Bauen eine Datenbank mit Nutzungsdauerangaben von ausgewählten Bauteilen des Hochbaus für den Leitfaden „Nachhaltiges Bauen“.
Datenbank als PDF

Klinker fallen unter die Bauproduktgruppen 335.141 (Abdichtungen erdberührt), 335.411 (Bekleidungen: Klinker, Kalksandstein, Sichtbeton) und 352.931 (Sockelleisten), für die eine Nutzungsdauer von über 50 Jahren angegeben wird.

Instandhaltung

Starke Wasserbeanspruchungen des Mauerwerks in der Bauphase können Ausblühungen der Klinkerfassade verursachen. Diese Ausblühungen stören die Fassadenoptik aber nur vorüber­gehend. Sie werden in der Regel durch den Selbstreinigungseffekt der Bewitterung im Laufe der Zeit von selbst beseitigt bzw. können einfach (z. B. durch Bürsten) entfernt werden. Bei hartnäckigen Ausblühungen mit geringer Wasserlöslichkeit hat sich die Verwendung vom warmem Wasser (ca. 80 °C) als besonders effektiv erwiesen. Zur Beseitigung der Ausblühungen dürfen grundsätzlich keine chemischen Reinigungsmittel oder Salzsäure eingesetzt werden, weil sie zusätzliche Verunreinigun­gen oder irreversible Verfärbungen an der Mauerwerksoberfläche verursachen können. Problematischer sind daher Kalkhydratausschwemmungen aus dem Mörtel auf Grund von Verarbeitungsfehlern. Da Kalkablagerungen mit zunehmender Dauer durch die Carbonatisierung (chemische Reaktion mit der Kohlensäure der Luft) nicht mehr wasserlöslich sind, können sie nur mit Hilfe von speziellen salzsäurehaltigen Reinigungsmitteln entfernt werden. Bei der Reinigung müssen die Verarbeitungshinweise des Herstellers exakt eingehalten werden (Altaha, 2013).

Klinker

Nachnutzung

Wiederverwendung / Wiederverwertung / Beseitigung

Ziegel

Umwelt- und Gesundheitsrisiko Rückbau

Beim Rückbau kann die Staubentwicklung ein Risiko für Mensch und Umwelt darstellen.

Wiederverwendung

Ziegel

Stoffliche Verwertung

Ziegel

Beseitigung / Verhalten auf der Deponie

Porosierte Ziegel können auf Inertstoffdeponien abgelagert werden.

EAK-Abfallschlüssel

17 Bau- und Abbruchabfälle
17 07 01 gemischte Bau- und Abbruchabfälle
17 07 02 Ziegel (Bau- und Abbruchabfälle)

→ Ziegel

Quellen

Abfallverzeichnis-Verordnung vom 10. Dezember 2001 (BGBl. I S. 3379), die zuletzt durch Artikel 5 Absatz 22 des Gesetzes vom 24. Februar 2012 (BGBl. I S. 212) geändert worden ist. Online-Quelle [abgerufen am 28.5.2013]
