Quellen

Herstellungsprozess

Die Herstellung und Formulierung der Einbrennlacke erfolgt in großen chemischen Produktionsanlagen während die Beschichtung von verschiedenen Werkstücken meist in kleineren, gewerblichen Betrieben geschieht. Die Bindemittel der Lacke werden durch eine Reihe von chemischen Syntheseprozessen in Reaktoren hergestellt, bei denen u. a. auch verschiedene Gefahrenstoffe Verwendung finden. Die Herstellung der Pigmente, Füllstoffe, Lösemittel und Hilfsstoffe ist nicht produktspezifisch.

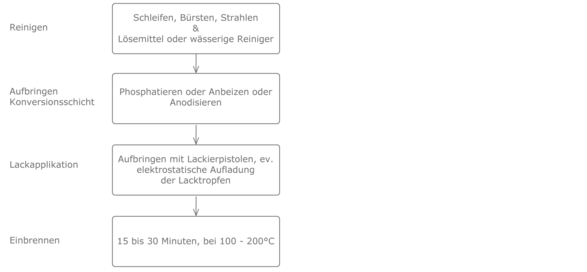

Vor der Beschichtung müssen die Werkstücke vorbehandelt werden. Die Werkstücke werden durch Schleifen, Bürsten oder Strahlen mechanisch gereinigt und dann mit Lösemitteln oder wässerigen Reinigern entfettet. Danach wird auf die zu beschichtenden Metallteile eine Konversionsschicht aufgebracht deren Funktion es ist durch ihre Rauhigkeit die Lackanbindung zu verbessern. Gängige Verfahren hierfür sind die Phosphatierung auf Stahl, das Anbeizen auf verzinktem Stahl sowie die Anodisierung auf Aluminium. In Funktion des Untergrunds und des verwendeten Einbrennlacks kann es notwendig sein, die Oberfläche vor der Lackierung mit einem Haftprimer zu versehen. Die Lackapplikation geschieht entweder automatisch oder manuell. Ein großes Problem des Spritzlackierens stellt die so genannte Overspraybildung dar. Bei Luftzerstäubern kann der Anteil der Lacktropfen, die nicht auf dem Werkstück ankommen und verloren gehen bis zu 60% betragen. Zur Steigerung des Auftragwirkungsgrades wird in automatisierten Lackieranlagen vielfach die elektrostatische Aufladung der Lacktropfen eingesetzt. Bei Luftzerstäubern können dadurch die Verluste bis auf 20% gesenkt werden. Andere Applikationsverfahren wie z. B. Tauchlackieren, Giessen oder Fluten erzielen zwar nicht die optische Qualität des Spritzlackierens, sind jedoch aufgrund der minimalen Lackverluste interessant. Nach Applikation geschieht die Aushärtung des Lackfilms im Ofen bei ca. 100 – 200°C und Einbrennzeiten die in der Regel zwischen 15 – 30 Minuten liegen.

Charakteristische Emissionen

Bei der Beschichtung werden je nach System kleinere bis größere Mengen Lösemittel in die Umgebungsluft emittiert, es besteht jedoch die Möglichkeit die VOC in der betrieblichen Abluft zu zerstören (Nachverbrennung) oder auszufiltrieren.

Transport

Der Transport jener Ausgangsstoffe welche auf fossilen Rohstoffe basieren (Bindemittel, Lösemittel, Hilfsstoffe) ist generell mit längeren Transportwegen und größeren Umweltrisiken behaftet als der Transport der Ausgangsstoffe welche auf mineralischen Rohstoffe basieren (Füllstoffe, Pigmente). In der Produktionskette werden auch Güter mit Gefahrstoffkennzeichnung transportiert. Da jedoch Bindemittel, Lösemittel, Pigmente sowie Hilfsstoffe in einer Vielzahl von verschiedenen Produkten verwendet werden (nicht nur in Farben) ist die Umweltrelevanz des Transports nicht spezifisch für die Herstellung von Farben.

Quellen

Beständigkeit Nutzungszustand

Thermisch härtende Flüssiglacke weisen in der Regel eine sehr gute mechanische Be­ständigkeit in Bezug auf Abriebfestigkeit, Abwaschbar- und Scheuerbeständigkeit sowie Härte und Kratzfestigkeit auf. Ebenso weisen sie in den meisten Fällen eine gute Vergil­bungs- und Witterungsbeständigkeit auf. Die Lacksysteme lassen sich auf alle Anwen­dungs­bereiche so modifizieren, dass sie die Anforderungen an die Beständigkeit erfüllen. Eine gute UV-Beständigkeit an Fassaden weisen jedoch nur Fluorpolymersysteme auf. Alle anderen können v. a. an Fassaden nach 10 bis 20 Jahren auskreiden. Die oberste Schicht an Bindemitteln wird durch UV-Strahlen zerstört. Die Kreide tritt hervor (Füllstoff), wodurch die Oberfläche rau wird. Die Wasseraufnahme und die Staubablagerung wird begünstigt.

Weiterführende Informationen zu Nutzungsdauern von Bauteilen:

Unter der Rubrik Baustoff- und Gebäudedaten / Nutzungsdauern von Bauteilen findet sich auf dem Informationsportal Nachhaltiges Bauen eine Datenbank mit Nutzungsdauerangaben von ausgewählten Bauteilen des Hochbaus für den Leitfaden „Nachhaltiges Bauen“.

→ Datenbank als PDF

Quellen

Wiederverwendung / Wiederverwertung / Beseitigung

Grundsätzlich können und sollen alle einbrennlackierten Metallbauteile stofflich verwertet werden, vgl. Metalle

Umwelt- und Gesundheitsrisiko Rückbau

Mit dem Rückbau sind keine besonderen Risiken für Umwelt und Gesundheit verbunden.

Wiederverwendung

Eine Wiederverwendung von thermisch härtenden Flüssiglacken ist nicht möglich.

Stoffliche Verwertung

Die Recyclierbarkeit von einbrennlackierten Metallbauteilen wird gegenüber unbehandelten Metallen kaum beeinträchtigt. Die nicht brennbaren Lackanteile gehen in die Schlacke oder bleiben je nach Art als Fremdstoffe im Sekundärmetall. Die Fluorpolymere sind jedoch bei der Wiederverwertung von Metallbauteilen als kritisch zu betrachten. Sie werden in der Metallschmelze in Fluorwasserstoff (Flusssäure) umgewandelt, die bei ungenügender Rauch­gasreinigung ein erhebliches lufthygienisches Problem darstellen kann.

Energetische Verwertung

Thermisch härtende Flüssiglacke können in Verbrennungsanlagen energetisch verwertet werden und ergeben bei vorschriftsmäßiger Rauchgasreinigung in der Regel keine relevanten Emissionen. Bei Lacksystemen mit Fluorpolymeren hingegen entstehen bei der Verbrennung halogenhaltige Rückstände.

Beseitigung / Verhalten auf der Deponie

Reine thermisch härtende Flüssiglacke dürfen nicht deponiert werden. Da die ausgehärteten Lacke auf Metallen anhaften und diese nicht deponiert werden, können sie auch nicht die Deponieabwässer belasten.

EAK-Abfallschlüssel

Quellen

Verordnung über das Europäische Abfallverzeichnis (Abfallverzeichnis-Verordnung – AVV, zuletzt geändert am 24. Februar 2012, Online-Quelle abgerufen am 22.01.2014
