Fachinformationen
Produktgruppeninformation
Begriffsdefinition
Unter dem Oberbegriff Bitumen-Dachbahnen werden die Bahnen für Unterdächer, Unterdeckungen und Unterspannungen verstanden. Die Typen von Bitumenbahnen, die je nach Zusatzmaßnahme (Unterdach, Unterdeckung oder Unterspannung) eingesetzt werden, sind in der folgenden Tabelle zusammengefasst:
| Zusatzmaßnahme | Bitumenbahnen |
| Unterdach | - Polymerbitumen-Steildachbahnen mit kaltselbstklebender Naht - Polymerbitumen-Schweißbahnen (DIN V 20000-201) - Polymerbitumen-Dachdichtungsbahnen (DIN V 20000-201) |
| Unterdeckung | - Diffusionsoffene Bitumen-Unterdeckbahnen - Elastomerbitumen-Schalungsbahnen - Bitumen-Dichtungsbahnen (DIN V 20000-201) - Bitumen-Dachbahnen (DIN V 20000-201) |
| Unterspannung | - Elastomerbitumen-Unterspannbahnen - Spezialbitumen-Unterspannbahnen |
- Ein Unterdach ist in Anlehnung an die Definition des Zentralverbandes des Deutschen Dachdeckerhandwerks eine Abdichtung aus wasserdichten Dach- oder Dichtungsbahnen auf einer tragfähigen Unterlage unter der Konterlattung. In wasserdichter Ausführung wird die Konterlattung mit Kappstreifen ebenfalls gegen Nässe abgedichtet. In regensicherer Ausführung liegt die Konterlattung über der Abdichtung. Zum Schutz der Durchdringung der Dachbahn werden Nadeldichtstreifen zwischen Konterlattung und Dachbahn eingesetzt.
- Eine Unterdeckung ist nach derselben Quelle eine Abdichtung aus wasserundurchlässigen Bahnen auf einer tragfähigen Unterlage oder eine Zusatzmaßnahme aus Unterdeckplatten. Eine Unterdeckung wird unterhalb der Konterlattung ausgeführt.
- Eine Unterspannung besteht aus wasserundurchlässigen Bahnen ohne flächige Unterlage, die unterhalb der Konterlattung angebracht werden.

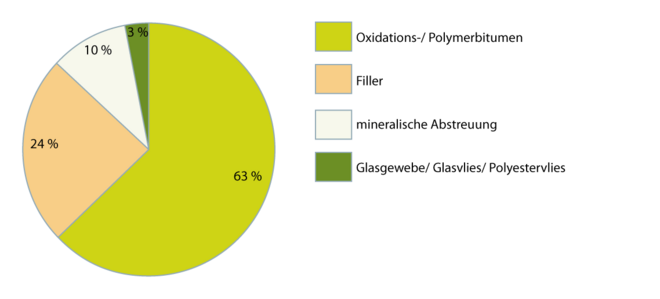

Wesentliche Bestandteile
Die Bitumen-Dachbahnen bestehen aus einer Trägereinlage (Glasgewebe, Polyester- oder Glasfaservlies) die beidseitig mit Polymer- oder Oxidationsbitumen beschichtet ist. Die Oberflächen der Bahnen sind mit einer mineralischen Abstreuung (Sand, Talk) oder einem Kunststofffaservlies versehen. Kaltselbstklebende Bahnen sind auf der Unterseite mit einer Klebemasse versehen. Die Trägereinlagen aus Glasgewebe, Polyester- oder Glasvlies bestimmen weitgehend das mechanische Verhalten wie Festigkeit, Dehnfähigkeit und Reißfestigkeit.
Charakteristik
Polymerbitumen unterscheidet sich von Oxidationsbitumen durch den Gehalt an 5 – 12% SBS Kautschuk (Elastomere) oder ataktischem Propylen. Die Beständigkeit vor allem gegenüber Erwärmung und Kälteflexibilität werden dadurch verbessert. Der Erweichungspunkt wird durch Polymerzusatz auf 100 °C erhöht.
Grundsätzlich können Bitumen-Dachbahnen entweder mit Polymer- oder Oxidationsbitumen beschichtet sein. Der Trend geht jedoch eindeutig Richtung mehr Polymerbitumen- und weniger Oxidationsbitumen-Bahnen
Lieferzustand
In Rollen von 1 – 1,5 m Breite
Anwendungsbereiche (Besonderheiten)
Dachbahnen werden im Steildach zur zusätzlichen Abdichtung unter der eigentlichen Dachdeckung zum Beispiel aus Ziegeln eingesetzt. Nachstehende Tabelle zeigt einige der verwendeten Typen von Bitumen-Dachbahnen, welche für Unterdächer und Unterdeckungen eingesetzt werden, sowie ihr Kurzzeichen und ihr Aufbau. Am gebräuchlichsten ist die Verlegung der Bahnen auf einer festen Unterlage (Schalung). Der Einsatz von Bitumenbahnen für Unterspannungen, wo die Bahnen zwischen den Sparren gespannt werden, ist wenig üblich.
| Bitumenbahnen | Anwendung | Kurzzeichen | Aufbau |
| Polymerbitumen-Schweißbahnen | Unterdächer | PYE-G 200 S4 | Deckschichten: Polymerbitumen Trägereinlage: Glasgewebe oder Polyestervlies 200 g/m2 Dicke: 4 – 5 mm |
| PYE-G 200 S5 | |||
| PYP-G 200 S4 | |||
| PYP-G 200 S5 | |||
| PYE-PV 200 S5 | |||
| Polymerbitumen-Dachdichtungsbahnen | Unterdächer | PYE-G 200 DD | Deckschichten: Polymerbitumen Trägereinlage: Glasgewebe oder Polyestervlies 200 g/m2 |
| PYE-PV 200 DD | |||
| Bitumen-Dichtungsbahnen | Unterdeckungen | G 200 DD | Deckschichten: Oxidationsbitumen Trägereinlage: Glasgewebe oder Polyestervlies 200 g/m2 |
| PV 200 DD | |||
| Bitumen-Dachbahnen | Unterdeckungen | V 13 | Deckschichten: Oxidationsbitumen Trägereinlage: Glasvlies |
Quellen
Zentralverband des Deutschen Dachdeckerhandwerks (2010): Merkblatt für Unterdächer, Unterdeckungen und Unterspannungen
Planungs- und Ausschreibungshilfen
WECOBIS informiert produktneutral. An verschiedenen Stellen bietet WECOBIS jedoch auch Unterstützung dazu, wie sich Produkte innerhalb einer Produktgruppe hinsichtlich ihrer ökologischen Eigenschaften unterscheiden lassen.
Informationen hier im Reiter Planungsgrundlagen:
- Links zu materialökologischen Anforderungen und Textbausteinen für Planung und Ausschreibung im WECOBIS-Modul Planungs- & Ausschreibungshilfen,
- Hinweise auf mögliche Quellen und Nachweisdokumente zu Planungs- und Ausschreibungskriterien,
- ggf. weitere planungs- und ausschreibungsrelevante Informationen, z.B. Hinweise zu Verwendungseinschränkungen hinsichtlich Gefahrstoffverordnung (bei Stoffen / Gemischen), zu Alternativen oder zu besonderen Eigenschaften hinsichtlich Umwelt- und Gesundheitsrelevanz.
Übersicht Planungsgrundlagen: Abdichtungsbahnen
Stand 07/2024
| Oxidationsbitumen-Dichtungsbahnen und Bitumen-Dachbahnen | Polymerbitumen-Dichtungsbahnen und -Dachbahnen | Kunststoff-Dichtungsbahnen und Kunststoff-Dachbahnen | ||
|---|---|---|---|---|
| Material- ökologische Anforderungen | Im Modul "Planung & Ausschreibung" bietet WECOBIS eine Übersicht zu möglichen materialökologischen Anforderungen und Textbausteine für Planung und Ausschreibung. Inhalt aufklappen | |||
| Anforderungen und Textbausteine in WECOBIS | - | Bauprodukte aus PVC | ||
| Quellen für material- ökologische Anforderungen | Die hier genannten Quellen, insbesondere BNB, bilden die Grundlage für Planungs- und Ausschreibungshilfen bzw. materialökologische Anforderungen und Textbausteine in WECOBIS. Inhalt aufklappen | |||
| Bewertungssystem Nachhaltiges Bauen (BNB) / Kriterium 1.1.6 (Risiken für die lokale Umwelt) | Mit dem Bewertungssystem Nachhaltiges Bauen für Bundesgebäude (BNB) steht ein zum Leitfaden Nachhaltiges Bauen ergänzendes, ganzheitliches, quantitatives Bewertungsverfahren zur Verfügung. Auch wenn ein Gebäude nicht zertifiziert werden soll, bilden die einzelnen Kriteriensteckbriefe eine gute Grundlage, Orientierung und Hilfestellung für die Umsetzung ökologischer Aspekte in der Gebäudeplanung. Einordung der jeweiligen Abdichtungsbahnen hinsichtlich verschiedener Kriteriensteckbriefe siehe Reiter BNB-Kriterien in WECOBIS. | |||
| baubook BNB/QNG Produktinformationen | baubook bietet u.a. eine Plattform mit Produktinformationen zu BNB und QNG. Man findet dort Produkte, die den Anforderungen von BNB 1.1.6 und QNG 313 entsprechen. Hersteller können ihre Produkte in der Plattform deklarieren und die Nachweisdokumente hinterlegen. Durch baubook erfolgt eine Prüfung der Einhaltung der Anforderungen vor Freischaltung. → baubook Produktinformationen zu BNB und QNG | |||
| Umweltbundesamt (UBA) | Auf den Internet-Seiten des Umweltbundesamtes (UBA) befindet sich der „Informationsdienst für umweltfreundliche Beschaffung“. Man findet dort auch Empfehlungen für die Ausschreibung u.a. für die Gebäudeinnenausstattung(z.B. div. Bodenbeläge, Bodenbelagsklebstoffe, Innenputze + -wandfarben, Tapeten). | |||
| baubook ÖkoBauKriterien | Mit der Plattform ÖkoBauKriterien bietet baubook eine Sammlung von Kriterien, die derzeit vor allem in Österreich, insbesondere in der Stadt Wien, für die ökologische Ausschreibung verwendet werden. Für Abdichtungsbahnen finden sich Produktdeklarationen in der Gruppe der Dichtungsbahnen, Dampfsperren, Folien & Vliese. | |||
| Mögliche Nachweis- dokumente | Mithilfe von Nachweisdokumenten müssen die gestellten materialökologischen Anforderungen geprüft und dokumentiert werden. Zum Teil sind diese auch gesetzlich vorgeschrieben. Neben den folgend genannten gehören auch Produktdatenblätter, Technische Merkblätter, sowie Herstellererklärungen zu möglichen Dokumentationsunterlagen. Inhalt aufklappen | |||
| gesetzlich vorgeschrieben: | ||||
| REACH / CLP: Sicherheitsdatenblatt (SDB) | Abdichtungsbahnen werden als Erzeugnis eingestuft. Für Erzeugnisse ist kein SDB vorgeschrieben. Die pflichtgemäße Leistungserklärung zur CE-Kennzeichnung für Bauprodukte, die unter den Geltungsbereich der BauPVO fallen, muss Angaben über SVHC enthalten. Für alle Bauprodukte (Erzeugnisse), also auch solche, die nicht im Geltungsbereich der BauPVO liegen, besteht ein Auskunftsrecht für SVHC. Für die Anfrage an den Hersteller steht auf dem Informationsportal des Umweltbundesamtes zu REACH ein Musterbrief zum Download zur Verfügung. | |||
| Leistungserklärung gemäß BauPVO mit Angaben zu SVHC | + | + | + | |
| freiwillige Produktkenn-zeichnungen / -deklarationen; Emissionsprüfberichte | Für einige Bauproduktgruppen existieren freiwillige Produktkennzeichnungen oder -deklarationen wie z.B. Umweltzeichen oder Umweltproduktdeklarationen, die als Nachweis für materialökologische Anforderungen dienen können. Eine Übersichtstabelle dazu mit detaillierten Informationen zu Abdichtungsbahnen findet sich im Reiter Zeichen & Deklarationen. Emissionsprüfberichte (ohne Umweltzeichenzertifizierung) können zwar hilfreich sein, sind aber oft nicht leicht zu interpretieren. Insbesondere ist auf die Rahmenbedingungen zu achten, die der Prüfung zugrunde lagen und ob diese mit denen der Anforderung übereinstimmen. | |||
Weitere planungs- und ausschreibungsrelevante Informationen in WECOBIS
- Reiter Übersicht / Anwendungsbereiche
- Reiter Zeichen & Deklarationen / Erläuterung + Links der wichtigsten Deklarationen zur jeweiligen Produktgruppe
- Reiter BNB-Kriterien / Einordnung der jeweiligen Produktgruppe gemäß Bewertungssystem Nachhaltiges Bauen (BNB)
Allgemeine Unterstützung zum Umgang mit Nachhaltigkeitsaspekten in Planung und Ausschreibung sowie Hinweise auf Leitfäden, Arbeitshilfen und Veröffentlichungen zum Nachhaltigen Bauen bietet das neue WECOBIS-Modul Planungs- & Ausschreibungshilfen unter Allgemeine Infos.
Umweltdeklarationen
Die folgende Tabelle liefert eine Übersicht zu Zeichen & Deklarationen, die für die Produktgruppe relevant sind. Neben Herstellererklärungen, Informationen in Sicherheitsdatenblättern (SDB) oder allgemeinen bauaufsichtlichen Zulassungen (abZ) können diese den Nachweis für umwelt- und gesundheitsrelevante Kriterien in Planung und Ausschreibung (s. Reiter Planungsgrundlagen) ermöglichen. Detaillierte Informationen finden sich außerdem in den einzelnen Produktgruppen.
Übersicht Umweltdeklarationen: Abdichtungsbahnen
Stand 08/2024
| Oxidationsbitumen-Dichtungsbahnen | Polymerbitumen-Dichtungsbahnen | Bitumen-Dachbahnen | Kunststoff-Dichtungsbahnen | Kunststoff-Dachbahnen | ||
|---|---|---|---|---|---|---|
| Umweltzeichen | Umweltzeichen gehören zu den freiwilligen Produktkennzeichnungen. Sie bieten die Möglichkeit, Unterschiede von Produkten innerhalb einer Produktgruppe hinsichtlich ihrer Umwelt- und Gesundheitsrelevanz festzustellen, auch wenn sie keine allgemeinverbindlichen Gebote oder Verbote aufstellen können. Inhalt aufklappen | |||||
| Blauer EngelDE-UZ 224 / Dach- und Dichtungsbahnen (Ausgabe 2022) | (+) | (+) | (+) | (+) | (+) | |
| Österreichisches Umweltzeichen | - | - | - | - | - | |
| EU Ecolabel (Blume) | - | - | - | - | - | |
| Nordic Swan Ecolabel | - | - | - | - | - | |
| natureplus Umweltzeichen (nur für Produkte aus nachwachsenden und/oder umweltverträglich gewonnenen mineral. Rohstoffen / mind. 85 Masse%) | x | x | x | x | x | |
| Cradle to Cradle2 / Built Environment and Furnishings | - | - | - | - | - | |
| GISBAU Klassifizierungs-system | Das GISBAU Klassifizierungssystem ermöglicht es durch den GISCODE oder GISBAU Produktcode, Produkte von denen die gleichen Gesundheitsgefahren ausgehen, in einer Gruppe zusammenzufassen. Die Klassifizierung ist auf den Arbeitsschutz ausgerichtet. Gemäß Minimierungs- und Substitutionsgebot der Gefahrstoffverordnung (GefStoffV) ist grundsätzlich das Produkt mit den geringstmöglichen Belastungen zu verwenden. (siehe unten: Ersatzproduktgruppe prüfen?) Inhalt aufklappen | |||||
Abdichtungsbahnen sind nicht im GISBAU-System klassifiziert. Informationen zu arbeitshygienischen Risiken siehe Reiter Verarbeitung. | ||||||
| Umweltprodukt-deklaration (EPD) | Die Umweltproduktdeklaration (EPD = Environmental Product Declaration) eines Produktes macht Aussagen zum Energie- und Ressourceneinsatz und in welchem Ausmaß ein Produkt zu Treibhauseffekt, Versauerung, Überdüngung, Zerstörung der Ozonschicht und Smogbildung beiträgt. Außerdem werden Angaben zu technischen Eigenschaften gemacht, die für die Einschätzung der Performance des Bauproduktes im Gebäude benötigt werden, wie Lebensdauer, Wärme- und Schallisolierung oder den Einfluss auf die Qualität der Innenraumluft.1 Inhalt aufklappen | |||||
| EPD1 | - | - | - | + | + | |
| Branchen-EPD1 | - | - | - | - | - | |
| Umweltindikatoren | Einheitliche Werte zu Umweltindikatoren wie z.B Primärenergieaufwand, Abfall, Abiotischer Ressourcenverbrauch, Ozonabbaupotential, Treibhauspotential usw. liefert die Datenbank ÖKOBAUDAT des Informationsportals Nachhaltiges Bauen. Inhalt aufklappen | |||||
| ÖKOBAUDAT-Datensätze | 6.3.1 Bitumen-Dachbahnen (Hinweis: Bitumen ist kein Kunststoff) Dichtungsbahnen in WECOBIS = Flachdachabdichtungen Eine Zuordnung zu den Datensätzen der ÖKOBAUDAT ist nicht eindeutig möglich. Es muss im Einzelfall geprüft werden, welcher Datensatz der ÖKOBAUDAT jeweils verwendet werden kann. | |||||
Hinweis: | ||||||
| Sonstige freiwillige Produkt-Deklarationen | Die Plattform baubook beispielsweise bietet für Händler und Hersteller von Bauprodukten die Möglichkeit einer online-Deklaration z.B. anhand der deutschen BNB/QNG-Kriterien oder der österreichischen ÖkoBauKriterien. Inhalt aufklappen | |||||
| baubook BNB/QNG Produktinformationen | Unter "BNB und QNG Produktinfos" findet man Produkte, die den Anforderungen von BNB 1.1.6 und QNG 313 entsprechen. Hersteller können ihre Produkte in der Plattform deklarieren und die Nachweisdokumente hinterlegen. Durch baubook erfolgt eine Prüfung der Einhaltung der Anforderungen vor Freischaltung. siehe baubook Produktinformationen zu BNB und QNG | |||||
| baubook ÖkoBauKriterien | Unter "ÖkoBauKriterien" findet man eine Sammlung von Kriterien und Produkten, die derzeit vor allem in Österreich, insbesondere in der Stadt Wien, für die ökologische Ausschreibung verwendet werden. siehe baubook ÖkoBauKriterien / Produkte / Dichtungsbahnen, Dampfsperren, Folien | |||||
| + | Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe vorhanden |
| (+) | derzeit kein Produkt aus dieser Produktgruppe zertifiziert |
| - | Zeichen / Label bzw. Produktkennzeichnungen für diese Produktgruppe nicht vorhanden |
| ./. | Zeichen / Label für diese Produktgruppe nicht relevant |
| x | Produkte aus dieser Produktgruppe können die Kriterien des Zeichens/Labels definitionsgemäß nicht erfüllen |
Bewertungssystem
Bewertungssystem Nachhaltiges Bauen (BNB)
| Wofür steht das Bewertungssystem Nachhaltiges Bauen (BNB)? Inhalt aufklappen | |
Mit dem Bewertungssystem Nachhaltiges Bauen für Bundesgebäude (BNB) steht ein zum Leitfaden Nachhaltiges Bauen ergänzendes, ganzheitliches, quantitatives Bewertungsverfahren zur Verfügung. | |
| Welche Informationen liefert WECOBIS für BNB im Reiter BNB-Kriterien? Inhalt aufklappen | |
WECOBIS führt in den Datenblättern der Bauproduktgruppen umfangreiche Informationen zur Beantwortung der verschiedenen Fragestellungen im Hinblick auf Umwelt- und Gesundheitsaspekte. Im Reiter BNB-Kriterien bietet WECOBIS gezielt Antworten auf Fragestellungen baustoffrelevanter BNB-Kriteriensteckbriefe. Durch die Bündelung von Aspekten z.B. bzgl. der Risiken für die lokale Umwelt, Fragen zur Innenraumlufthygiene und der Thematik Rückbau, Trennung, Verwertung gibt WECOBIS gezielte Hilfestellung bei der Einordnung einzelner Baustoffe. Tiefergehende Informationen finden sich über die Verknüpfungen in den jeweiligen Datenblättern. |
BNB-Kriterium BN_1.1.6 Risiken für die lokale Umwelt (Neubau)
| Welche Ziele werden mit BNB-Kriterium BN_1.1.6 verfolgt? Inhalt aufklappen | |
BNB-Kriterium BN_1.1.6 zielt auf die Reduzierung bzw. Vermeidung von Stoffen und Produkten beim Neubau, die aufgrund ihrer stofflichen Eigenschaften oder Rezepturbestandteile ein Risikopotenzial für Grundwasser, Oberflächenwasser, Boden und Luft (auch Innenraumluft) enthalten. Das Kriterium teilt die Anforderungen in 5 Qualitätsniveaus ein. Die Einordnung orientiert sich an Aufwand und Schwierigkeitsgrad der praktischen Umsetzung sowie an der ökologischen Bedeutung der Substitution eines Stoffes. Für den Umgang mit Materialien im Bestand und deren Einordnung ist Kriteriensteckbrief BK_1.1.6. heranzuziehen. |
Einordnung Dach- und Dichtungsbahnen aus Bitumen
Stand 05/2022 (Steckbriefversion V 2015)
Für Oxidationsbitumen-Dichtungsbahnen, Bitumen-Dachbahnen oder Bitumen-Dampfsperren gelten zur Zeit keine spezifischen Anforderungen hinsichtlich BNB-Kriterium 1.1.6. Es empfiehlt sich aber auch hier mindestens die gemäß Qualitätsniveau 1 geforderte Dokumentation der eingesetzten Produkte (s.u. Link zu Textbausteinen).
Die vollständige Dokumentation der verbauten Materialien ist ein wichtiger Baustein des kreislauffähigen Bauens. In BNB_5.2.2 "Qualitätssicherung der Bauausführung" wird damit das höchste Anforderungsniveau erfüllt.
Für Polymerbitumen-Dichtungsbahnen gelten hingegen Anforderungen gemäß Pos. 37 "Polymerbitumenbahnen".
| Übersicht 1.1.6-Positionen + WECOBIS-Produktgruppen | Qualitätsniveau erreichbar?1 | |||||
| 37 | Polymerbitumenbahnen → Erläuterungen s.u. | QN1 | QN2 | QN3 | QN4 | QN5 |
| Polymerbitumen-Dichtungsbahnen | ja | ja | ja | ja | ja | |
| Mögliche Einschränkungen bei der Produktauswahl / Erläuterungen zu erreichbaren QNs | ||||||
| Polymerbitumenbahnen Inhalt aufklappen | ||||||
Damit Polymerbitumenbahnen wurzelfest sind, enthalten diese i.d.R. durchwurzelungshemmende Wirkstoffe wie z.B. Mecoprop. Für die Abdichtung nicht begrünter Dächer, bei denen durchwurzelungshemmende Eigenschaften nicht gefordert sind, sind diese Wirkstoffe ab QN3 ausgeschlossen. Entsprechende Produkte für nicht begrünte Dächer sind am Markt verfügbar. Es gibt zudem inzwischen neue Entwicklungen von Polymerbitumenbahnen, die auch ohne durchwurzelungshemmende Wirkstoffe wurzelfest sind. | ||||||
→ Planungs- und Ausschreibungshilfen mit Textbausteinen
Tabellarische Übersichten mit allen Einzelanforderungen sind im WECOBIS Modul Planung & Ausschreibung (P&A) zu finden. Man findet dort auch detaillierte Informationen zu den Nachweismöglichkeiten (z.B. über andere Produktkennzeichnungen) und damit zur Prüfung der angebotenen Produkte, außerdem ausführliche Erläuterungen zu den Anforderungen und die zugehörigen Textbausteine (auch als PDF-Download):
→ QN1 Produktdokumentation als übergeordnete Anforderung
→ Polymerbitumenbahnen
BNB-Kriterium BK_1.1.6 Risiken für die lokale Umwelt (Komplettmodernisierung)
| Welche Ziele werden mit BNB-Kriterium BK_1.1.6 verfolgt? Inhalt aufklappen | |
Im Falle einer Sanierungsmaßnahme wird BN_1.1.6 ergänzt durch das BNB-Kriterium BK_1.1.6. Dieses zielt auf die Adressierung und Ausschleusung von Materialien in der bestehenden Bausubstanz, die ein Risikopotenzial für Mensch und Umwelt darstellen. Die Bewertung erfolgt anhand einer Einstufung der Baumaterialien in ein vorgegebenes Schadstoffkataster mit 14 Schadstoffgruppen aufgrund ihres Schädigungspotentials und der jeweiligen Sanierungsmaßnahmen. Das Kriterium teilt die Anforderungen in 4 Qualitätsniveaus ein. Die Einordnung orientiert sich an Aufwand und Schwierigkeitsgrad der praktischen Umsetzung sowie an der ökologischen Bedeutung er Substitution eines Stoffes. Weitere Informationen zu den Einzelkriterien im Bestand siehe BK_1.1.6 Risiken für die lokale Umwelt (Komplettmodernisierung). Für den Einbau von neuen Materialien gilt BN_1.1.6 Risiken für die lokale Umwelt (Neubau). |
Die in den WECOBIS-Baustoffinformationen beschriebenen Produktgruppen behandeln nur aktuell am Markt befindliche Baustoffe. Dabei handelt es sich in aller Regel nicht mehr um dieselben Produkte, die z.B. einem Schadstoffkataster gemäß BNB-Kriteriensteckbrief BK_1.1.6 zugeordnet werden müssen.
Eine Einordnung hinsichtlich BK_1.1.6 erfolgt daher in WECOBIS in eigenen Datenblättern zum Bestand. Dort findet man Informationen zu Materialien, die in der Regel nicht mehr auf dem Markt sind, jedoch bei Umbau- oder Renovierungsmaßnahmen als Rückbaumaterial anfallen können.
Einordnung Dichtungen, Abdichtungen im Bestand
Für Abdichtungsbahnen, Abdichtungsanstriche und Dampfsperren findet man die entsprechenden Informationen gesammelt für die ganze Obergruppe unter Dichtungen, Abdichtungen im Bestand.
Neue Oxidationsbitumen-Dichtungsbahnen enthalten kein Teer (PAK) mehr, bis 1980 war dies teilweise der Fall. Auch alte Polymerbitumen-Dichtungsbahnen enthalten nach derzeitigem Kenntnisstand keine Schadstoffe, welche in der bestehenden Bausubstanz relevant sein könnten.
Kunststoff-Dichtungsbahnen können Weichmacher auf Phtalatbasis (DEHP) enthalten. Gemäß EU Verordnung Nr. 143/2011 vom 17. Februar 2011 wird DEHP als reproduktionstoxisch klassifiziert. Seit dem 21. Januar 2015 ist das Inverkehrbringen und der Gebrauch der Substanz ohne Zulassung verboten.
Bei Flüssigfolien als Bauprodukte handelt es sich um eine relativ neue Entwicklung. Sie enthalten keine der für BNB_BK_1.1.6 relevanten Schadstoffe.
BNB-Kriterium BN_3.1.3 - Innenraumhygiene
| Welche Ziele werden mit BNB-Kriterium BN_3.1.3 verfolgt? Inhalt aufklappen | |
Ziel des BNB-Kriteriums 3.1.3 ist die Sicherstellung der Luftqualität im Innenraum unter hygienischen Gesichtspunkten, die zu keinen negativen Effekten hinsichtlich der Befindlichkeit der Raumnutzer führt, die hygienische Sicherheit garantiert und somit möglichst auch eine empfundene hohe olfaktorische Luftqualität gewährleistet. |
An dieser Stelle findet man eine grobe Übersicht zu den in BNB_BN_3.1.3 adressierten Emissionen. Sofern relevant, finden sich ausführlichere Informationen in anderen WECOBIS-Reitern:
→ Reiter Planungsgrundlagen / ggf. Infos zu Alternativen hinsichtlich Umwelt- und Gesundheitsrelevanz
→ Reiter Verarbeitung, Nutzung, Nachnutzung / lebenszyklusspezifische Informationen
Hinweis:
Neben der inhaltlichen Zusammensetzung kann für die Wirkung eines Baustoffes immer auch die Einbausituation vor Ort (eingebaute Menge, Raumgröße, Klima, Temperaturen etc.), sowie die Verarbeitung und Wechselwirkung mit anderen Materialien entscheidend sein.
Einordnung Dichtungen, Abdichtungen
| Produktgruppe | Zu erwartende VOC-Emissionen | Zu erwartende Formaldehyd-Emissionen |
| bituminöse Voranstriche1 | möglich | keine |
| Flüssigfolien2 | möglich | keine |
| Gussasphalt und Asphaltmastix3 | möglich | keine |
| Oxidationsbitumen-Dichtungsbahnen4 | keine | keine |
| Polymerbitumen-Dichtungsbahnen4 | keine | keine |
| Kunststoff-Dichtungsbahnen5 | möglich | keine |
| Bitumen-Dachbahnen | keine | keine |
| Kunststoff-Dachbahnen | keine | keine |
| Bitumen-Dampfsperren6 | keine | keine |
| Kunststoff-Dampfsperren6 | keine | keine |
| |||
| keine | Die Produktgruppe enthält kein Formaldehyd oder keine VOC. | ||
| möglich | Die Produkte der Produktgruppe unterscheiden sich bezüglich der zu erwartenden VOC- oder Formaldehyd-Emissionen. | ||
| hoch | Die Produktgruppe verursacht grundsätzlich hohe VOC-Emissionen oder Formaldehyd-Emissionen. Alternativen sind vorzugsweise in der Wahl funktional gleichwertiger Baustoffe anderer Produktgruppen oder anderer Konstruktionen zu suchen. | ||
2 Sofern Flüssigfolien als Alternative zu konventionellen Abdichtungen im Außenraum eingesetzt werden, sind sie für die Beurteilung von BNB 3.1.3 nicht relevant. Bei Flüssigfolien, die im Innenraum eingesetzt werden, sind VOC-Emissionen möglich. Insbesondere in Folge von unsachgemäßer Verarbeitung sind Emissionen zu erwarten. Eine möglichst geringe Belastung kann z. B. durch die Verwendung von Produkten mit dem EMICODE EC1plus "sehr emissionsarm" erreicht werden.
3 Sofern Gussasphalt und Asphaltmastix als Abdichtung im Außenraum eingesetzt werden, spielen sie für die Bewertung nach BNB 3.1.3 keine Rolle.Bei Gussasphaltestrichen im Innenraum können VOC-Emissionen nicht ausgeschlossen werden.
4 Sofern Bitumendichtungsbahnen gemäß ihrer vorgesehenen Anwendung im Außenraum eingesetzt werden, spielen sie für die Bewertung nach BNB 3.1.3 keine Rolle.
5 Polyolefin-/EPDM-Dichtungsbahnen: Aufgrund der Zusammensetzung sind keine relevanten Emissionen zu erwarten.
PVC-/ EVA-Dichtungsbahnen: Der in PVC- und EVA-Bahnen möglicherweise eingesetzte Weichmacher DEHP (Di(ethylhexyl)phthalat) kann über längere Zeit abgebaut werden. Das Reaktionsprodukt 2-Ethylhexanol ist ein VOC und kann in die Raumluft gelangen. Messungen für PVC-Beläge älteren Datums [Zellweger et al., 1997] zeigen, dass diese erhebliche VOC-Emissionen aufweisen können. Für neu eingebaute PVC-Dichtungsbahnen sind messbare VOC-Emissionen zu erwarten.
6 Bitumen- und Kunststoff-Dampfsperren werden bei Ständerkonstuktionen in der Regel zwischen der Wärmedämmung und der Innenverkleidung der Aussenwände eingesetzt. Bei massiven Wänden oder Decken liegen sie zwischen der Wand, bzw. Decke und der Wärmedämmung. Sie bilden die dampfundurchlässige Trennschicht zwischen Innen- und Aussenraum. Sie können je nach Konstruktion mit der Innenraumluft in Kontakt stehen. Als Quelle relevanter Innenraumbelastungen sind Dampfsperren jedoch wenig wahrscheinlich. Bei unsachgemässer Verarbeitung könnten höchstens die Verklebungen zu Emissionen führen.
BNB-Kriterium BN_4.1.4 - Rückbau, Trennung, Verwertung
| Welche Ziele werden mit BNB-Kriterium BN_4.1.4 verfolgt? Inhalt aufklappen | |
Im BNB Kriteriensteckbrief 4.1.4 werden Konstruktionen nach ihrer Rückbaubarkeit, Trennbarkeit und Verwertbarkeit eingestuft. |
Für die Bewertung der Rückbaubarkeit wirkt sich der Einsatz abfallarmer Konstruktionen, die die Möglichkeit eines sortenreines Rückbaus erlauben, günstig aus. Die Rückbaubarkeit beschreibt den Aufwand, der für Demontage oder Abbruch eines Bauteils aus dem Gebäudeverband nötig ist. Die Sortenreinheit beschreibt den Aufwand, der für die sortenreine Trennung mehrschichtiger und / oder inhomogener Bauteile anfällt.
Für die Bewertung der Verwertbarkeit der Baustofffraktionen gelten die zur Zeit der Bewertung am Markt aktuell verfügbaren technischen Verfahren. Eine bessere Verwertbarkeit / höherwertige Verwertung führt tendenziell zu einer Aufwertung. Eine theoretische aber nicht realisierte Verwertbarkeit führt tendenziell zu einer Abwertung. Alternativ können bei Bauteilen mit langer zu erwartender Nutzungsdauer Forschungsvorhaben, die praktikable Lösungsmöglichkeiten in absehbarer Zeit zur Verfügung stellen können, positiv bewertet werden.
Weitere Informationen z.B. zu den Verwertungsmöglichkeiten, Deponieverhalten, Abfallschlüssel → Reiter Nachnutzung
Einordnung Dichtungen, Abdichtungen
| Rückbaubarkeit | Geringer Rückbauaufwand => hoher Rückbauaufwand | ||
| Konstruktionsweise | lose Verlegung | mechanische Fixierung | (vollflächige) Verklebung |
| Bituminöse Voranstriche1, Flüssigfolien2, Gussasphalt, Asphaltmastix | X | ||
| Oxidationsbitumen-Dichtungsbahnen | X | ||
| Polymerbitumen-Dichtungsbahnen | X | X | X |
| Bitumen-Dachbahnen, Kunststoff-Dachbahnen | X | X | |
| Bitumen-Dampfsperren3, Kunststoff-Dampfsperren | X | X | |
1Bituminöse Voranstriche haften bedingt durch ihre Funktion auf dem Untergrund. Die Rückbaubarkeit ist grundsätzlich nicht gegeben.
Bituminöse Voranstriche können nicht sortenrein zurückgebaut werden. Sie treten im Rückbau als Anhaftungen an anderen Baustoffen in Erscheinung und können die Recyclingfähigkeit dieser Baustoffe vermindern.
2 Flüssigfolien haften auf dem Untergrund, weshalb ihr Rückbau grundsätzlich mit einem besonders hohen Aufwand verbunden ist.
3 Bitumen-Dampfsperren werden nur an den Nähten verklebt und punktuell mechanisch fixiert oder vollflächig verklebt. In Falle der mechanischen Fixierung ist der Rückbau mit einem mittleren Aufwand verbunden. Falls die Dampfsperren vollflächig verklebt werden, so ist die Trennung aufwändig bis unmöglich. Bitumen-Dampfsperren bestehen zudem aus einem Trägermaterial (Vlies, Gewebe) mit Deckschichten aus Polymerbitumen und einer mineralischen Bestreuung oder Abdeckung mit einem Kunststofffaservlies. Sie sind somit ein Stoffgemisch und lassen sich nur mit erheblichen Aufwand in sortenreine Fraktionen auftrennen.
| Verwertungs-/ Beseitigungswege | Hochwertige Verwertung | Minderwertige Verwertung | Energetische Verwertung | Deponierung |
| Flüssigfolien | nicht möglich | nicht möglich | momentan der übliche Beseitigungsweg | nicht zulässig |
| Gussasphalt, Asphaltmastix | möglich 1 | möglich 1 | nicht möglich | möglich |
| Oxidationsbitumen-Dichtungsbahnen | nicht möglich | nicht möglich | momentan der übliche Beseitigungsweg | nicht zulässig |
| Polymerbitumen-Dichtungsbahnen | nicht möglich | in Ausnahmefällen 2 | momentan der übliche Beseitigungsweg | nicht zulässig |
| Kunststoff-Dichtungsbahnen | nicht möglich | möglich sofern Rücknahmesystem vorhanden 3 | momentan der übliche Beseitigungsweg | nicht zulässig |
| Bitumen-Dachbahnen | nicht möglich | nicht möglich | momentan der übliche Beseitigungsweg | nicht zulässig |
| Kunststoff-Dampfsperren | nicht möglich | in Ausnahmefällen 4 | momentan der übliche Beseitigungsweg | nicht zulässig |
| |||
| Hochwertige Verwertung | Die Produktgruppe wird zur Herstellung gleichwertiger Produkte als wesentlicher Bestandteil des Endprodukts eingesetzt. | ||
| Minderwertige Verwertung | Die Produktgruppe wird zur Herstellung untergeordneter Produkte als wesentlicher Bestandteil des Endprodukts eingesetzt. | ||
| Energetische Verwertung | Die Produktgruppe wird in einer Verbrennungsanlage energetisch verwertet. | ||
| Deponierung | Die Porduktgruppe wird ggf. nach thermischer Vorbehandlung deponiert | ||
2 Für Polymerbitumenbahnen sind derzeit nur kleinere Anlagen in Betrieb. Ein Rücknahmesystem welches von Herstellern angeboten wird, ist derzeit noch nicht vorhanden.
3 Für Kunststoff-Dichtungsbahnen existiert ein europäisches Rücknahmesystem, das derzeit jedoch nur für PVC- und EVA-Bahnen ein kostenlose Rücknahme anbietet. Angesichts der hohen Anteile Weichmacher und Stabilisatoren ist das PVC-Recycling jedoch aus ökologischer Sicht mit Vorbehalt zu betrachten. Es gibt gute Gründe dafür, die umweltgefährdenden Bestandteile zu vernichten resp. kontrolliert abzulagern (Filterstaub) als sie einer weiteren Nutzung zuzuführen. Bei homogenen Kunststoff-Dichtungsbahnen ist im besten Fall eine minderwertige Verwertung möglich. Sofern dies nicht möglich ist, können sie einer energetischen Verwertung zugeführt werden.
4 Nur für homogene Dachbahnen möglich (z.B. PE-Spinnvlies) und sofern eine Rücknahmesystem vorhanden ist.
Quellen
Bewertungssystem Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Kriterium 1.1.6 Risiken für die lokale Umwelt, abrufbar unter BNB_BN_1.1.6 Version V 2015 (Online-Quelle)
Bewertungssystems Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Version 2011_1, Kriterium 3.1.3 Innenraumhygiene, abrufbar unter BNB_BN2011-1_313 (Online-Quelle)
Bewertungssystems Nachhaltiges Bauen (BNB), Büro- und Verwaltungsgebäude – Neubau, Version 2011_1, Kriterium 4.1.4 Rückbau, Trennung und Verwertung, abrufbar unter BNB_BN2011-1_414 (Online-Quelle)
Technisches
Technische Daten
In der nachfolgenden Tabelle sind einige der Eigenschaften von Produkten aufgeführt, die für Unterdächer, Unterdeckungen und Unterspannungen eingesetzt werden. Die Angaben stehen stellvertretend für mehrere Produkte, die auf dem Markt verfügbar sind. Besonders für Unterspannungen werden auch diffusionsoffene Bahnen verwendet. Sie zeichnen sich durch eine geringere Wasserdampfdurchlässigkeit und ein geringeres Flächengewicht aus.
| Eigenschaft | Unterdachbahnen | Unterdeckbahnen | Unterspannbahnen |
| Flächengewicht [g/m2] | 1500 – 5000 diffusionsoffen: 300 | 200 – 3000 diffusionsoffen: 140 –300 | diffusionsoffen: 140 - 150 |
| Brandverhalten | E | E | E |
| Widerstand gegen Wasserdurchgang | W1 | W1 | W1 |
| Wasserdampfdurchlässigkeit [m] | 100 – 300 diffusionsoffen: ≤0,1 | 25 – 300 diffusionsoffen: ≤0,1 | ≤0,1 |
| Kaltbiegeverhalten [°C] | -25 bis -20 | -25 | -25 |
| Wärmestandfestigkeit [°C] | ca. 100 | ≤100 | ≤100 |
| Max. Zugkraft | längs 600 - 900 N/5 cm quer 450 - 480 N/5 cm diffusionsoffen: längs 400 N/5 cm quer 300 N/5 cm | längs 300 - 450 N/5 cm quer 200 - 600 N/5 cm diffusionsoffen: längs 180 - 400 N/5 cm quer 160 - 300 N/5 cm | längs 320 N/5 cm quer 200 N/5 cm |
Technische Baubestimmung
Die allgemeinen Anforderungen an bauliche Anlagen und die Verwendung von Bauprodukten werden in den Landesbauordnungen geregelt. Bei Bedarf können diese allgemeinen Vorgaben durch Technische Baubestimmungen konkretisiert werden. Das Deutsche Institut für Bautechnik (DIBt) macht im Auftrag der Länder die Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB) bekannt, die als Grundlage für die Umsetzung in Landesrecht dient.
Weitere Informationen dazu bzw. produkt- und bauartspezifische Informationen siehe
→ DIBt / Informationsportal Bauprodukte und Bauarten
→ DIBt / Zulassungs- und Genehmigungsverzeichnisse
Technische Regeln (DIN, EN)
DIN EN 13707 | Abdichtungsbahnen – Bitumenbahnen mit Trägereinlage für Dachabdichtungen |
DIN EN 13859 | Abdichtungsbahnen – Definition und Eigenschaften von Unterdeck- und Unterspannbahnen |
DIN V 20000-201 | Anwendung von Bauprodukten in Bauwerken - Teil 201: Anwendungsnorm für Abdichtungsbahnen nach Europäischen Produktnormen zur Verwendung in Dachabdichtungen |
DIN V 20000-202 | Anwendung von Bauprodukten in Bauwerken - Teil 202: Anwendungsnorm für Abdichtungsbahnen nach Europäischen Produktnormen zur Verwendung in Bauwerksabdichtungen |
CE-Zeichen
Seit 2005
Literaturtipps
Birkner, Ch., et al. (2012): Technische Regeln für die Planung und Ausführung von Abdichtungen mit Polymerbitumen- und Bitumenbahnen, In: abc der Bitumenbahnen, Hrsg: vdd Industrieverband Bitumen-Dach- und Dichtungsbahnen e.V., Frankfurt/Main, 5. überarbeitete Auflage
Ecomed Verlag (o.A.): Expositionsbeschreibungen zur Überwachung von Arbeitsbereichen „Schweißen von Bitumenbahnen", In: Handbuch Bauchemikalien, Landsberg. Online-Quelle
Knecht, U., Stahl, S., Woitowitz, H.-J. (o.A.): „Handelsübliche Bitumensorten: PAH-Messgehalte und temperaturabhängiges Emissionsverhalten unter standardisierten Bedingungen", In: Gefahrstoffe – Reinhaltung der Luft, S. 429 – 434.
Schmidt, H. (1992 / 1993): Emissionen polycyclischer, aromatischer Kohlenwasserstoffe beim Verarbeiten von Bitumen und Polymerbitumen-Bahnen, In: Bitumen 2/1992 u. 2/1993. Untersuchungen des Instituts für Arbeits- und Sozialmedizin der Justus-Liebig-Universität, Gießen
Sonntag, H. (1989): Gutachterliche Stellungnahme zur Frage der gesundheitlichen Relevanz von Emissionen aus Bitumen-Dachbahnen bei Temperaturen von bis zu 80 °C, Hygiene-Institut der Universität Heidelberg, November 1989
Sonntag, H., Erdinger, L. (1992): Gutachterliche Stellungnahme zur Frage der gesundheitlichen Bedeutung von Emissionen mutagener Verbindungen aus Heißbitumen bei 190 °C. Hygiene-Institut der Universität Heidelberg, September 1992
Rohstoffe / Ausgangsstoffe
Hauptbestandteile
Abb. 1: Zusammensetzung nach Funktionen
Der Hauptbestandteil der Bitumen-Dachbahnen für Unterdächer, Unterdeckungen und Unterspannungen ist entweder Oxidationsbitumen ohne Kunststoffzusätze oder Destillationsbitumen, dem Kunststoffzusätze beigefügt werden. Beide Bitumenarten werden ohne weitere Verarbeitung aus der Erdölfraktionierung gewonnen. Destillationsbitumen mit Kunststoffzusätzen wird als Polymerbitumen bezeichnet. Der Bitumenanteil beträgt 61 – 68%. Die Kunststoffzusätze im Polymerbitumen betragen 5 – 12% und stammen aus der Kunststoffindustrie. Es handelt sich fast ausschließlich um Styrol-Butadien-Kautschuk oder ataktisches Polypropylen. Beide Kunststoffe finden auch in vielen anderen Bereichen Anwendung (Elastomere, Polypropylen).
Die Trägermaterialien machen in der Regel nur wenige Gewichtsprozente aus (2 – 4%) und können aus Kunststoff (Polyestervliese) oder aus mineralischen Stoffen (Glasgewebe, Glasvliese) bestehen.
Die gewichtsbezogen zweitwichtigste Komponente sind die mineralischen Füllstoffe (23 – 24%) und die Sand- und Talk-Abstreuungen (2 – 4%). Es handelt sich um fein gemahlene Gesteine (Filler) und Sande. Dies sind alles relativ gut verfügbare Rohstoffe, die lediglich eine einfache Aufbereitung und Verarbeitung erfordern.
Umwelt- und Gesundheitsrelevanz
Gewinnung der Primärrohstoffe
Bitumen werden ausschließlich aus fossilen Rohstoffen hergestellt. Die Gewinnung der fossilen Rohstoffe aus Erdöl, Erdgas und Kohle wie auch der mineralischen Rohstoffe ist mit Umweltrisiken verbunden. Die mineralischen Rohstoffe Gesteine, Sand, Talk (Speckstein) werden meist im Tagebau abgebaut. Dabei werden natürliche Flächen langerfristig umgewandelt.
Verfügbarkeit
Die Rohstoffverfügbarkeit aller Materialien außer der Glasvlies- oder Glasgewebe-Träger ist an die Erdölförderung gekoppelt. Ein Ende der Erdölförderung würde auch das Ende des in großen Mengen als Nebenprodukt verfügbaren Bitumens bedeuten. Allerdings werden die zusätzlich zu den heute genutzten Ölvorkommen vorhandenen Schweröl- und Bitumen-Lager auf rund 600 Milliarden Barrel geschätzt (Meyer et al. 2003). Diese werden im Falle einer zunehmenden Ölknappheit stärker ausgebeutet und auch zur Energiegewinnung genutzt werden.
Die mineralischen Rohstoffe sind alle auch längerfristig gut verfügbar und erfordern lediglich eine einfache Aufbereitung und Verarbeitung.
Verwendung von Recyclingmaterialien / Produktionsabfällen
Produktionsabfälle können prinzipiell wieder aufgeschmolzen und das Bitumen zurück gewonnen werden.
Radioaktivität
Bitumen weisen keine erhöhte Radioaktivität auf. Da Dachbahnen nicht zur Abdichtung gegen das Erdreich eingesetzt werden, spielen sie für die Abdichtung des Gebäudes gegen eindringendes Radon keine Rolle. Über die Entstehung von Radon im Untergrund und die damit einhergehende Radonproblematik informiert der Lexikonbegriff natürliche Strahlenexposition ausführlich.
Weitere Informationen zur Radioaktivität sind auf der Webseite des Bundesamts für Strahlenschutz abrufbar.
Landinanspruchnahme (Landuse)
Die Bitumen-Produktion ist mit geringem Flächenverbrauch für die Erdölgewinnung und die Raffineriestandorte verbunden. Durch Leckagen während der Erdöl-Förderung oder des Erdöl-Transports können allerdings die Ökosysteme beträchtlicher Flächen längerfristig geschädigt werden.
Quellen
Informationen zu Radon in Gebäuden: Online-Quelle
GISBAU (2013): GISBAU Information Bitumen, Unternehmer-Version 01/2013.24, Online-Quelle
Meyer, Richard F., Attanasi, Emil D. (2003): Heavy Oil and Natural Bitumen – Strategic Petroleum Resources, U.S. Geological Survey Fact Sheet 70-03, August 2003, Online Version 1.0. Online-Quelle
Herstellung

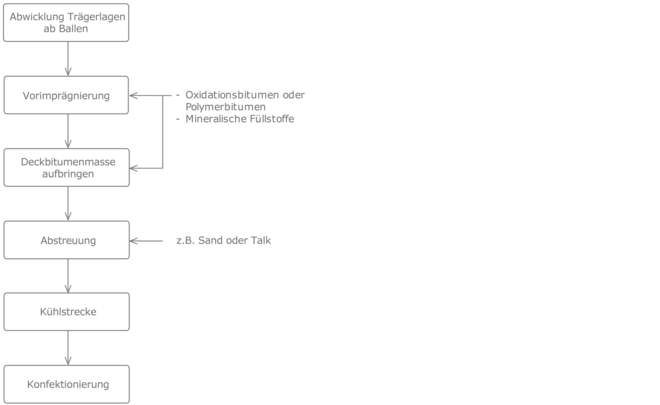

Prozesskette
Herstellungsprozess
Die Herstellung von Bitumen-Dachbahnen für Unterdächer, Unterdeckungen und Unterspannungen beinhaltet keine chemischen Prozesse. Das Trägermaterial wird als Bahn abgewickelt und mit erhitztem Oxidations- oder Polymerbitumen vorimprägniert, gewalzt und schließlich in einer Wanne mit den Deckmassen aus Oxidations- oder Polymerbitumen versehen. Vor dem Abkühlen und Aufwickeln der Bahnen zu Rollen wird die Abstreuung aufgebracht.
Umweltindikatoren / Herstellung
Einheitliche Werte zu Umweltindikatoren (z.B. Primärenergieaufwand, Treibhauspotential) liefert die Online-Datenbank ÖKOBAUDAT des Informationsportals Nachhaltiges Bauen. Die Plattform ÖKOBAUDAT stellt Umweltprofile für Bauprodukte bereit, die als erforderliche Datengrundlage für die Ökobilanzierung (Lebenszyklusanalyse) von Gebäuden eingesetzt werden. Für Bauprodukte gibt es dort Herstellungs- und End-of-Live-Datensätze. → Datenbank der ÖKOBAUDAT
In der Herstellung von Bauprodukten ist ein großer Anteil der verursachten Umweltbelastungen auf den Verbrauch von nicht erneuerbaren Energieträgern zurückzuführen. Der in den Datensätzen geführte "kumulierte Primärenergieaufwand nicht erneuerbar" (Graue Energie, PENRT) ist daher ein wichtiger Umweltindikator für den Ressourcenverbrauch und i.d.R. gleichgerichtet mit dem Treibhauspotential (GWP), einem wichtigen Indikator der Umwelt(aus)wirkungen.
Informationen zu ÖKOBAUDAT-Datensätzen im Zusammenhang mit dieser Produktgruppe finden sich in WECOBIS unter Fachinformationen / Reiter Zeichen & Deklarationen → Übersicht Umweltdeklarationen / Umweltindikatoren.
Charakteristische Emissionen
Das erhitzte Bitumen emittiert ein breites Spektrum flüchtiger organischer Stoffe (VOC). Besondere Risiken sind bei der Herstellung von Abdichtungsbahnen nicht vorhanden. Die Emissionen an VOC sind verhältnismäßig gering, obwohl dazu keine zuverlässigen Zahlen verfügbar sind. Pro kg heiß zu verarbeitendes Bitumen kann mit 1 - 2 g VOC-Emissionen gerechnet werden.
Maßnahmen Gesundheitsschutz
Für Bitumen sind keine Arbeitsplatzgrenzwerte (AGW) festgelegt. Die TRGS 900 legt jedoch Grenzwerte für Kohlenwasserstoffgemische fest. Zum Gesundheitsschutz ist auf ausreichende Belüftung der Arbeitsplätze zu achten.
Maßnahmen Umweltschutz
Die VOC-Emissionen in der Produktion betragen schätzungsweise wenige g/kg verarbeitetes Heißbitumen. Sie stellen eine Luftbelastung dar, die allerdings im Vergleich zu anderen industriellen Quellen kaum ins Gewicht fallen. Es sind somit keine Maßnahmen notwendig, die über die Sorgfaltspflichten jeder industriellen Fertigung hinaus gehen.
Transport
Die Transportwege in der Produktion werden durch die Transporte des Erdöls und der Erdölprodukte bestimmt. Diese werden global gehandelt und transportiert. Die mineralischen Füllstoffe stammen eher aus regionalen Quellen.
Quellen
GISBAU (2013): GISBAU Information Bitumen, Unternehmer-Version 01/2013.24, Online-Quelle
Verarbeitung
Technische Hinweise / Verarbeitungsempfehlungen
Nach den baulichen Anforderungen und den Vorgaben der Deckmaterialien können Bitumen-Dachbahnen freihängend, aufliegend, lose überlappend oder überdeckt genagelt oder verklebt werden.
Arbeitshygienische Risiken
Allgemeines
Von den Bitumenbahnen für Unterdächer, Unterdeckungen und Unterspannungen selbst gehen keine besonderen arbeitshygienischen Risiken aus. Bitumen-Dachbahnen werden mechanisch befestigt und die Nähte überlappend mit Klebebändern verklebt oder sind kaltselbstklebend. Es treten somit keine besonderen arbeitshygienischen Risiken auf.
REACH / CLP - Informationspflicht zu SVHC
Bauprodukte wie z.B. Bauplatten, Bodenbeläge, Dämmstoffe, Mauersteine, Betonfertigteile oder Verglasungen werden als Erzeugnis eingestuft.
Die europäische Chemikalienverordnung REACH unterscheidet Produkte in Stoffe, Gemische und Erzeugnisse. Zur Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen, dient die CLP-Verordnung (Verordnung über die Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen).
Wird ein Produkt nicht als Stoff oder Gemisch, sondern als Erzeugnis eingestuft, ist kein Sicherheitsdatenblatt (SDB) erforderlich und Gefahrstoffbezeichnungen entfallen. Lediglich besonders besorgniserregende Stoffe (SVHC) > 0,1 Gew.-% müssen ausgewiesen werden. Für diese Informationen besteht eine Auskunftspflicht, die allerdings für alle Bauprodukte (Gemische und Erzeugnisse) gilt, die unter den Geltungsbereich der Bauproduktenverordnung (BauPVO) fallen. Sie müssen für Erzeugnisse aber nicht in Form eines Sicherheitsdatenblattes nach den Kriterien des Anhangs II der REACH-Verordnung gegeben werden.
Für Verbraucher muss die Informationsweitergabe auch nur auf Anfrage beim Hersteller erfolgen. Informationen und Unterstützung zu den Auskunftsrechten findet man beim Umweltbundesamt / REACH / Auskunftspflichten.
Emissionen
Bei der Verarbeitung entstehen keine nennenswerten Emissionen.
Quellen
Verordnung über das Europäische Abfallverzeichnis (Abfallverzeichnis-Verordnung – AVV, zuletzt geändert am 24. Februar 2012). Online-Quelle abgerufen am 11.7.2012
LAGA (2003): Vollzugshinweise zur Gewerbeabfallverordnung (Download)
Nutzung
Umwelt- und Gesundheitsrisiken Neuzustand
Schadstoffabgabe / Emissionen in den Innenraum
Von den Dachbahnen gehen keine nennenswerten Emissionen in den Innenraum aus.
Schadstoffabgabe / Emissionen in den Außenraum
Da das Bindemittel in den Bitumenbahnen für Unterdächer, Unterdeckungen und Unterspannbahnen nicht wassergefährdend ist (WGK 0) und da die Produkte keine Hilfsstoffe enthalten, kann eine Wassergefährdung ausgeschlossen werden.
Umwelt- und Gesundheitsrisiken bei bestimmungsgemäßer Nutzung
Schadstoffabgabe / Emissionen in den Innenraum
Bitumen-Dachbahnen sind bisher nicht als Schadstoffquellen für die Innenraumluft aufgefallen.
Schadstoffabgabe / Emissionen in den Außenraum
Bitumenbahnen für Unterdächer, Unterdeckungen und Unterspannbahnen enthalten in der Regel keine Hilfsstoffe. Das Bitumen selbst enthält keine umweltrelevanten Bestandteile, bzw. ein Auswaschen eventueller toxischer Substanzen konnte bislang nicht beobachtet werden (WGK 0, nicht wassergefährdend).
Umwelt- und Gesundheitsrisiken im Schadensfall
Brandfall
Die Bitumenbahnen sind als normalentflammbar (EN Klasse E) eingestuft.
Wassereinwirkung
Dachbahnen sind gegen Wassereinwirkung unempfindlich, respektive schützen andere Bauteile davor.
Beständigkeit Nutzungszustand
Die Beständigkeit des Bitumens ist schon aufgrund seiner Entstehungsgeschichte relativ hoch. Dennoch sind die Bedingungen in den Erdöllagern nicht dieselben wie in den Anwendungsbereichen des Hochbaus. Insbesondere wirkt Sauerstoff auf die Bahnen ein, und auch die Temperaturschwankungen führen zu einer starken Beanspruchung des Materials, der verklebten Stöße und der Anschlussbefestigungen. Dachbahnen, die üblicherweise unter einer Eindeckung eingesetzt werden, sind vor UV-Strahlung geschützt. Spezifische Schadenbilder aufgrund des Materials sind nicht zu erwarten.
Gegenüber wässrigen Laugen, Säuren und Salzen sind Polymerbitumenbahnen beständig. Organische Lösemittel, Benzine und Mineralöle vermögen Bitumen im Gegensatz zum Steinkohleteer bis zu einem gewissen Maß anzugreifen.
Unter der Rubrik Baustoff- und Gebäudedaten / Nutzungsdauern von Bauteilen findet sich auf dem Informationsportal Nachhaltiges Bauen eine Datenbank mit Nutzungsdauerangaben von ausgewählten Bauteilen des Hochbaus für den Leitfaden „Nachhaltiges Bauen“.
Instandhaltung
Die Lebensdauer verlängernde Maßnahmen sind für Dachbahnen nicht möglich. Eine Instandhaltung besteht aus der Ausbesserung defekter Stellen durch überkleben oder dem Ersatz lecker Dachbahnen.
Nachnutzung
Umwelt- und Gesundheitsrisiko Rückbau
Beim Ausbau von Bitumen-Dachbahnen entstehen keine besonderen Gefahren.
Wiederverwendung
Eine Wiederverwendung wird nur in jenen Fällen möglich sein, in denen die Bahnen nicht mit dem Untergrund verklebt oder verschweißt sind. Allerdings sind abdichtende Bauteile bezüglich ihrer Wiederverwendung generell heikel. Es ist eher unwahrscheinlich, dass ein Handwerker bereit ist, die Garantie für eine Abdichtung aus wiederverwendetem Material zu übernehmen.
Stoffliche Verwertung
Die Trennbarkeit von Bitumenbahnen in Unterdächern, Unterdeckungen und Unterspannungen ist teilweise eingeschränkt, da Bitumen-Dachbahnen verklebt werden.
Eine stoffliche Verwertung von Bitumen-Dachbahnen ist grundsätzlich möglich. Sie können in geeigneten Anlagen zu neuem Bitumen verarbeitet werden. Voraussetzung dafür ist ein einfacher Ausbau, der nur bei lose verlegten Bitumen-Dachbahnen problemlos möglich ist. Teilweise werden Bitumen-Dachbahnen verklebt. Der neue Rohstoff Bitumen als Koppelprodukt der Erdölraffinerien gilt nicht als knapp. Deshalb bestehen aus der Sicht der Ökonomie keine Anreize, Bitumen–Dachbahnen, v.a. in kleinen Mengen, wie sie im Hochbau anfallen, zu recyclieren. Das kann sich aber bei geringerer Verfügbarkeit und höheren Preisen ändern.
Energetische Verwertung
Gemäß der Gewerbeabfallverordnung (GewAbfV) sollen Abfälle aus Bitumen-Dachbahnen mit den Kunststoffen gesammelt und einer thermischen Verwertung zugeführt werden. Falls die Abfälle gemischt erfasst werden, sind sie einer Vorbehandlungsanlage zuzuführen. Die Verwertung ist in beiden Fällen vorgeschrieben. Mit einem Bitumengehalt von durchschnittlich mehr als 60% sind Abfälle aus Bitumen- und Polymerbitumenbahnen für die thermische Verwertung geeignet. Da jedoch Bitumen einen Schwefelgehalt aufweist, der mit demjenigen von Schweröl vergleichbar ist, darf Bitumen nur in Anlagen mit weitergehender Rauchgasreinigung verbrannt werden. Die mineralischen Bestandteile, die zusammen in der Regel mehr als 20% ausmachen, bleiben in der Schlacke zurück und müssen deponiert werden. Besondere Schadstoffe in den Rückständen sind nicht zu erwarten. Trotz dieser beiden Einschränkungen wird das Verbrennen von Bitumen mit energetischer Nutzung heute als der optimaler Entsorgungsweg angesehen.
Beseitigung / Verhalten auf der Deponie
Bitumen-Dachbahnen sind keine besonders überwachungsbedürftigen Abfälle. Ein Abbau des Bitumens unter Deponiebedingungen dürfte in Anbetracht der Entstehungsgeschichte des Bitumens höchstens in außerordentlich großen Zeiträumen erfolgen. Relevante Emissionen in Folge von Ablagerungen der Bitumenbahnen auf Deponien können in zivilisatorischen Zeiträumen ausgeschlossen werden.
EAK-Abfallschlüssel
Die Zuordnung von Abfallschlüsseln kann in der Praxis je nach Bundesland unterschiedlich gehandhabt werden. Im konkreten Fall ist immer eine Abklärung der anzuwendenden EAK-Schlüssel notwendig.
Für Bitumen-Dachbahnen können folgende EAK-Abfallschlüssel in Frage kommen:
| 17 02 03 | Kunststoff |
| 17 03 02 | Bitumengemische |
| 17 09 04 | gemischte Bau- und Abbruchabfälle mit Ausnahme derjenigen, die unter 17 09 01, 17 09 02 und 17 09 03 fallen |
Quellen
Verordnung über das Europäische Abfallverzeichnis (Abfallverzeichnis-Verordnung – AVV, zuletzt geändert am 24. Februar 2012). Online-Quelle abgerufen am 11.7.2012
LAGA (2003): Vollzugshinweise zur Gewerbeabfallverordnung (Download)
